Installationsabstände
v
Stellen Sie sicher, dass die Installationsabstände auf den
folgenden Abbildungen nicht unterschritten werden, siehe auch
Abschnitt "Fundament". Alle Maße werden in mm angegeben
und bezeichnen den minimal zulässigen Abstand zu brennbaren
und nicht brennbaren Gebäudeteilen. Installation und
Schornsteinanschluss sind gemäß der Montageanleitung für das

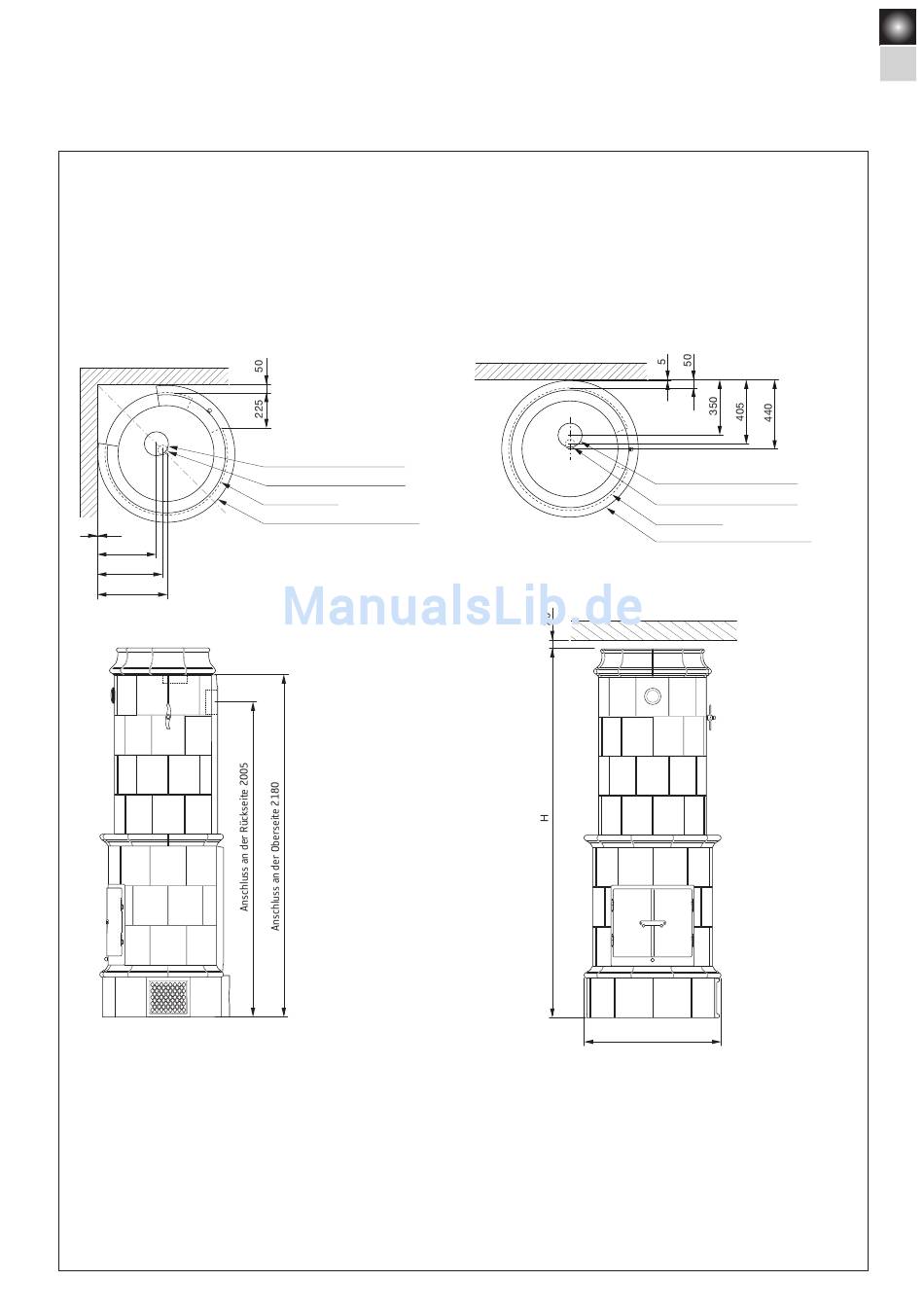

Abbildung 1
Brännbar vägg
Brennbare Wand
5
375
415
440
*
*
Als Zubehör ist eine Verlängerung erhältlich. Damit wird der Kachelofen 252 mm und der Korpus 304 mm erhöht. Der hintere und der obere
Anschluss werden dadurch 304 mm höher.
Modell
Allmoge 520
Allmoge 521
Carina 522
Allmoge 523
Allmoge 524
Sonya 503
Skorstensanslutning Ø154
Schornsteinanschluss Ø154
Tilluftsstos på insats Ø64
Zuluftanschluss am Einsatz Ø64
Sockel Ø780
Sockel Ø780
Största yttermått kakel Ø870
Max. Kachelaußenmaße Ø870
*
Minimale Deckenhöhe
Maß H
2370
2350
2370
2350
2370
2350
2305
2285
2305
2285
2305
2285
jeweilige Modell auszuführen.
Beachten Sie die geltenden Sicherheitsabstände zwischen dem
jeweiligen Schornstein und brennbarem Material.
Der Mindestabstand zwischen Kachelofenöffnung und einem
brennbaren Gebäudeteil oder Einrichtungsgegenständen beträgt
1 m.
Abbildung 2
Brännbar vägg
Brennbare Wand
Ø 870
INSTALLATIONSABSTÄNDE
Skorstensanslutning Ø154
Schornsteinanschluss Ø154
Tilluftsstos på insats Ø64
Zuluftanschluss am Einsatz Ø64
Sockel 780
Sockel Ø780
Största yttermått kakel Ø870
Max. Kachelaußenmaße Ø870
DE
61
