4 hypercharger Installation und Inbetriebnahme
Die Position des Sockels sowie der Kabeleinführungen muss vom Fundament kommend,
definiert werden.

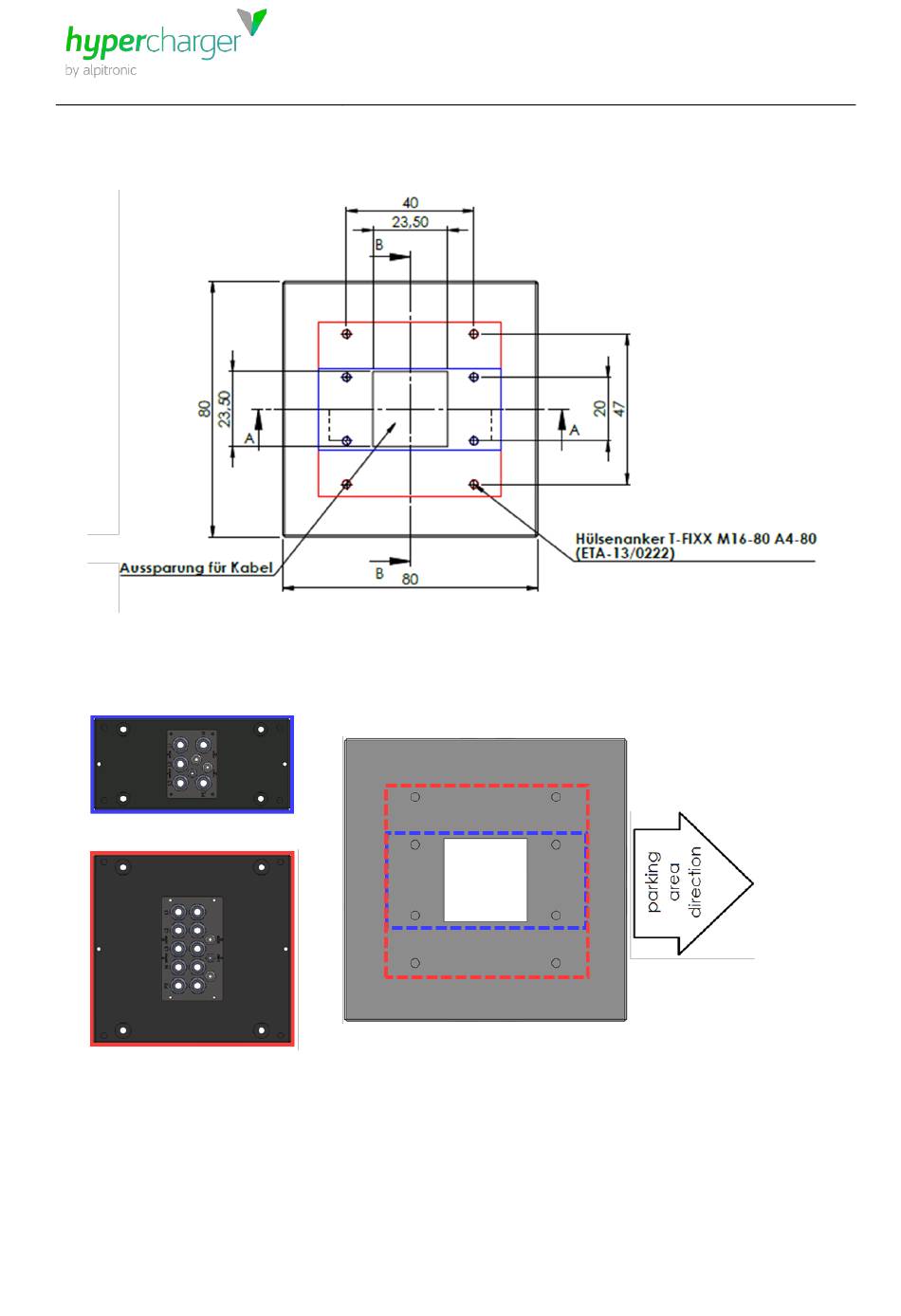

Abbildung 46: Position des HYC_150 (blau) und HYC_300 (rot) Sockels auf dem Fundament
Abbildung 47: Ausrichtung der Sockel und Kabeleinführungsplatten auf dem Fundament
