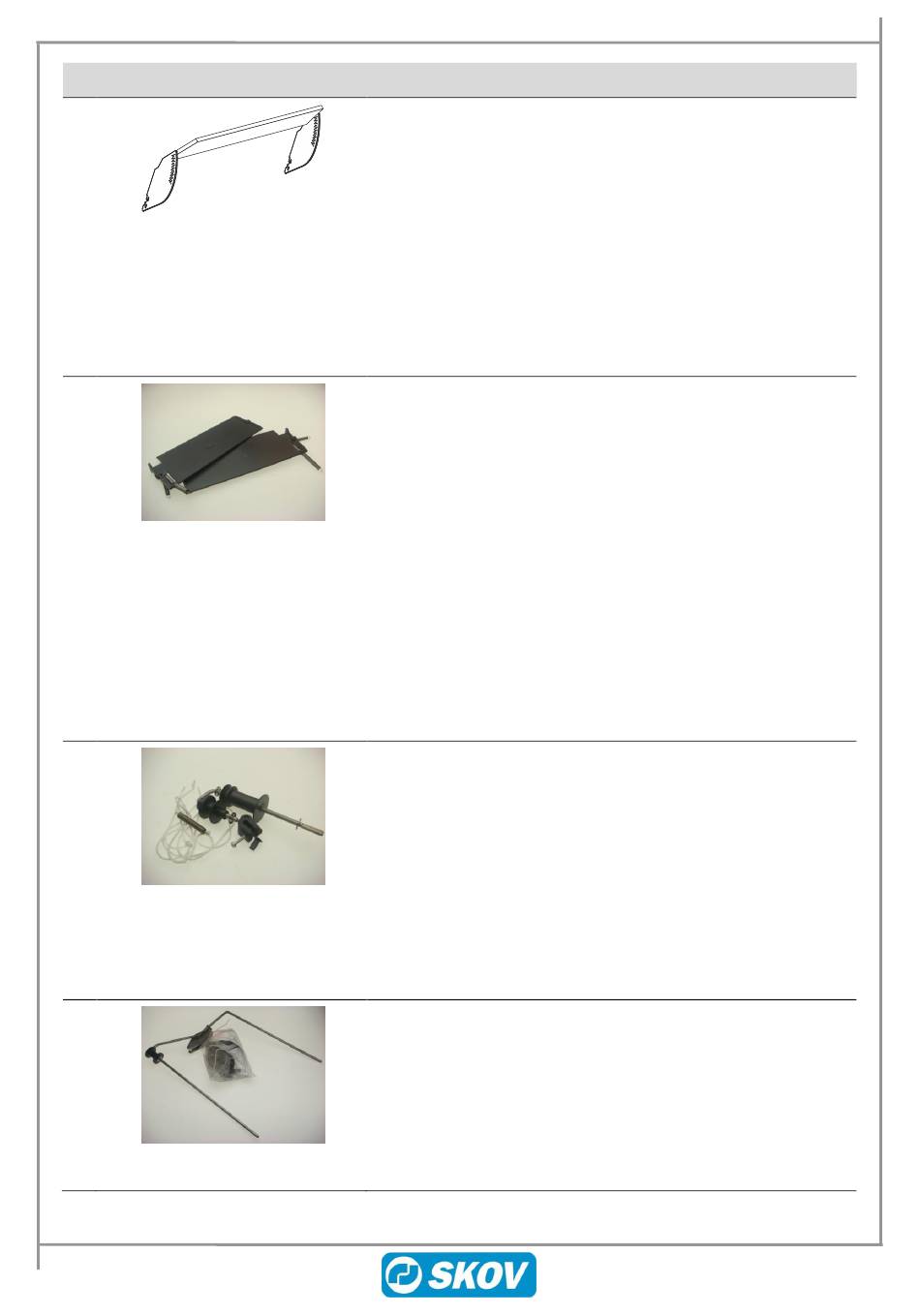

DA 1211 Flanschventil
433114 DA 1200 Luftricht.platte, lang m. Seitenplatten
Die Luftrichungsplatte ist 15 cm und hat Seitenplatten. Es wird
immer eine Luftrichtungsplatte (kurz/lang) eingesetzt, um den
Luftstrahl bei kaltem Wetter einstellen zu können und die
Klebewirkung an der Mauer zu vermeiden. Die Platte wird bei
allen Ventilen eingesetzt. Bei zwei Reihen Ventilen ist jedoch nur
eine Platte in der oberen Reihe erforderlich, wenn die Ventile
direkt übereinander angebracht sind.
Die lange Luftrichtungsplatte kommt dort zum Einsatz, wo
Wurfweite und Klebewirkung besonders wichtig sind – z. B. in
breiten Ställen.
1 Stück pro Ventil oder 1 Stück an jedem zweiten Ventil.
433014 DA 1200 Luftdämpfungsplatte
Zur Minderung von äußeren Einwirkungen auf das DA 1200 oder
DA1211 wird bei einer oder mehreren der folgenden Bedingungen
ein Luftdämpfer empfohlen:
• Der Stall hat ein geringes Volumen (kleine, niedrige
Ställe mit flachen Decken)
• Bei frei stehenden, dem Wind ausgesetzten Gebäuden
ohne Windschutzzaun o.ä.
Die Luftdämpfungsplatte soll auf allen Ventilen im gleichen Abteil
montiert werden. Wird aber nicht in Verbindung mit differenzierter
Öffnung eingesetzt.
Eine Luftdämpfungsplatte stellt erhöhte Anforderungen an die
Gebäudedichtheit und ersetzt nicht die Außen-Windabschirmung.
Die Luftdämpfungsplatte reduziert nicht die Ventilleistung.
1 Stück pro Ventil.
560195 DA 1200 Bedienungssatz m. langem U-Bogen
Wird dort eingesetzt, wo die Bewegungsfreiheit der Spannstange,
die bis zu 70 mm herausragt, durch schräge Wände, Stahlsparren
usw. eingeschränkt ist. Das derzeitige Differenzierungssystem
kann nicht zusammen mit dem Satz genutzt werden. Darum wird
ein zusätzliches Seil mit Feder zum Spannen mitgeliefert. Mit
dieser Konstruktion kann eine Differenzierung nach dem gleichen
Prinzip eingerichtet werden.
Die Ventilklappe darf maximal senkrecht geöffnet werden, weil
sonst der Stellmotor überlastet werden kann.
1 Stück pro Ventil.
433039 DA 1200 Distanzbügel 240 mm, 1 St.
S433037B DA 1200 Distanzbügel 400mm, 1 St.
Einsatz bei eingeschränkter Bewegungsfreiheit der Spannstange,
die mehr als 70 mm aus der Wand herausragt. Bei Verwendung
eines Auslegerarms ragt die Spannstange 240/400 mm aus der
Wand heraus und weicht so Sparren, Betonpfeilern und anderen
Hindernissen aus.
1 Stück pro Ventil.
DA 1211 Flanschventil, Anti-freeze
