Montageanleitung

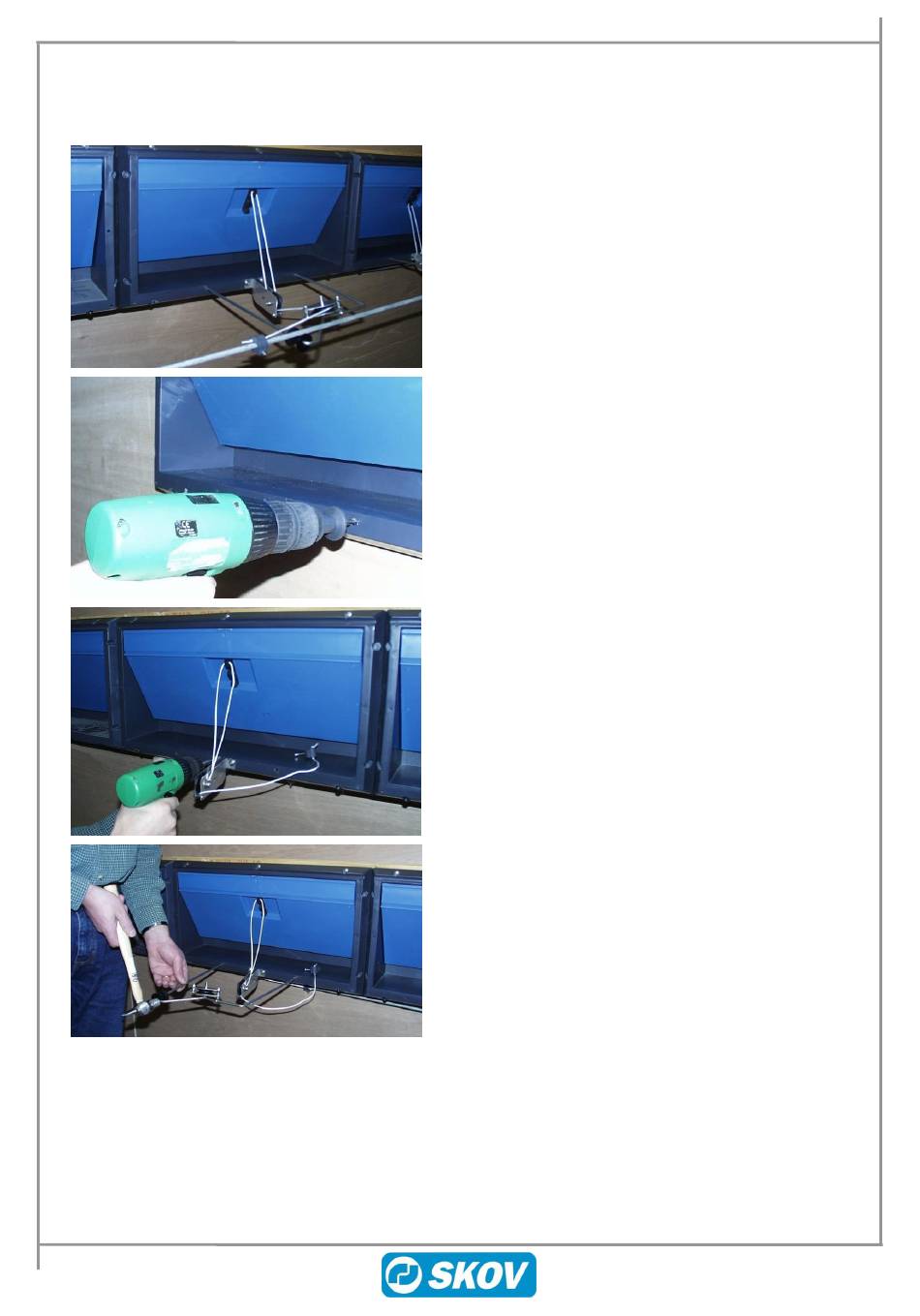

3.8 Montage des sonstigen Zubehörs
3.8.1

Auslegerarm

Der Auslegerarm wird dort eingesetzt, wo es
Hindernisse, wie z. B. dicke Betonpfeiler oder
ähnliches bis zu 240/400 mm gibt und wo es nicht
möglich ist, die Spannstange direkt hindurch zu
führen.
Es müssen Clips mit Schrauben aus dem Bediensatz
verwendet werden.
Siehe Abschnitt 3.7 zur Montage des Seils.
Zwei 6 mm Löcher in die Front des Ventilgehäuses
bohren, siehe Körnermarken. Die Löcher bis etwa 28
mm Tiefe bohren.
Ventilbeschläge montieren.
Den Bügel für den Auslegerarm wie auf dem Bild
gezeigt montieren.
Das Seil wie in Abschnitt 3.7 gezeigt justieren.
DA 1211 Flanschventil, Anti-freeze
23
