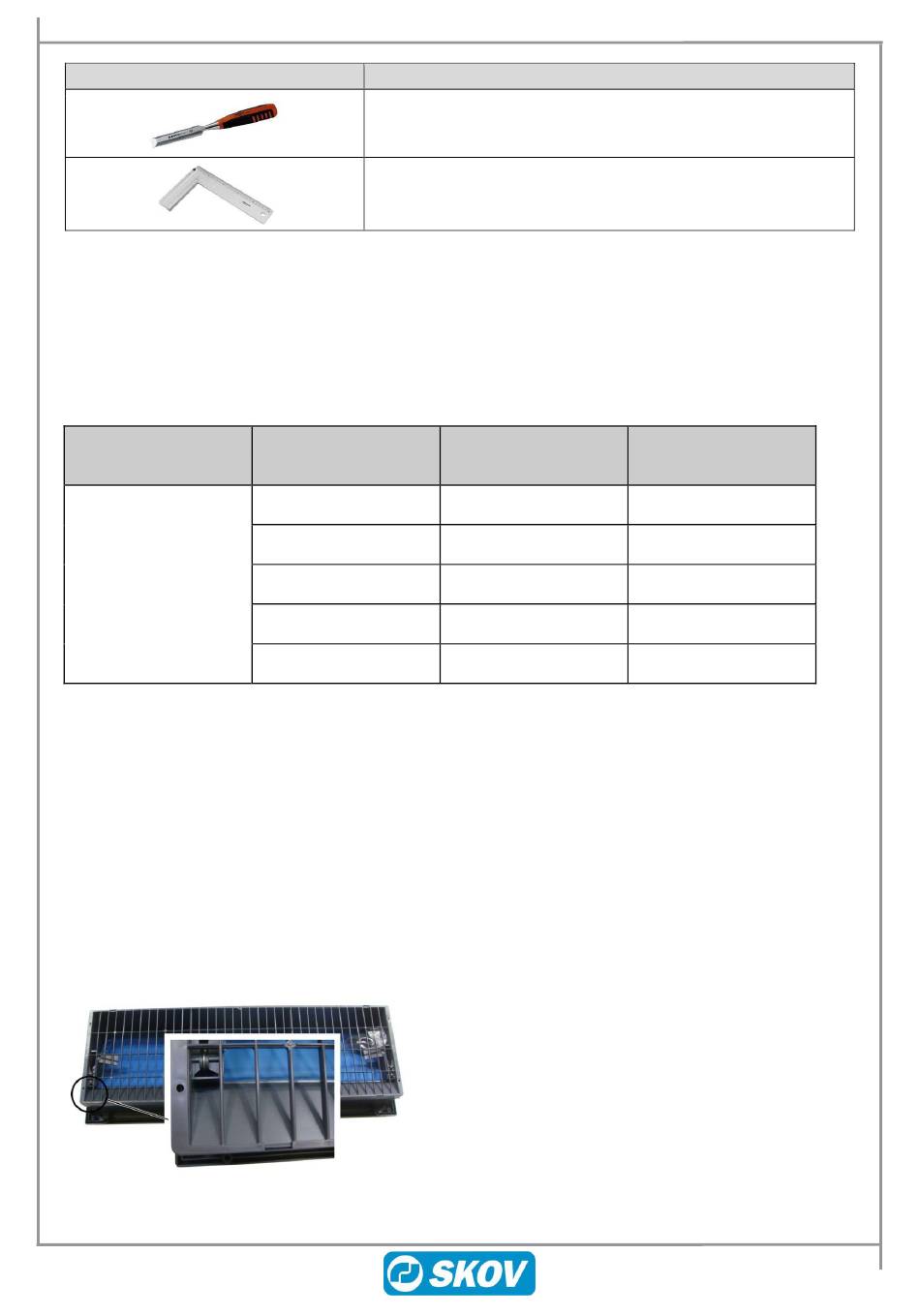

Montage Von Sandwichplattenschrauben; Position Des Ventils; Montage Des Netzes - Skov DA 1211 Montageanleitung

12
Werkzeug

3.2 Montage von Sandwichplattenschrauben

Um sicherzustellen, dass die Schraube die richtige Verdickung hat und auf der Rückseite den bestmöglichen
Anzug erreicht, ist es wichtig, zunächst einmal das richtige Loch zu bohren. Anschließend muss die Schraube
mit dem korrekten Drehmoment angezogen werden, der wiederum von der Dicke des Metallteils Ihrer
Sandwichwand abhängig ist.
Durchmesser der
Schraube [mm]
5
3.3

Position des Ventils

Die Platzierung des Ventils in der Mauer hängt vom Gebäude und der Stalleinrichtung ab. Deshalb darf die
Platzierung nur nach Anweisungen von SKOV A/S oder deren Vertreter ausgeführt werden.
DA 1211 müssen waagerecht in die Wand eingebaut werden. Die Klappe muss nach innen öffnen.
Das Isoliermaterial des Mauerwerks ringsherum bis dicht an den Rand des Ventils verlegen (wie bei anderen
Gebäudekonstruktionen). Damit werden Kältebrücken neben dem Ventil vermieden.
Das Ventil wird an der Innenmauer mit Schrauben direkt durch den Flansch befestigt. Siehe Abschnitt 3.6.2 Bei
Mauerstein- und Betonwänden wird das Ventil zunächst mit Montageschaum ohne Isocyanate eingeschäumt.
Siehe Abschnitt 3.6.3
3.4

Montage des Netzes

Beschreibung
Stemmeisen
Winkel
Blechdicke in der
Sandwichtäfelung [mm]
0,63 - 0,75
0,75 - 0,88
0,88 - 1,00
1,00 - 1,25
1,25 - 1,50
DA 1211 Flanschventil, Anti-freeze
Größe der Löcher in der
Sandwichtäfelung [mm]
Ø 3,8
Ø 4,1
Ø 4,2
Ø 4,3
Ø 4,4
Das Netz an das Ventil montieren, bis es einrastet.
Das Ventil mit dem Netz in das Loch in der Mauer
schieben.
Montageanleitung
Dichtigkeit Drehmoment
[Nm]
2,5
3,0
3,5
3,5
4,0
