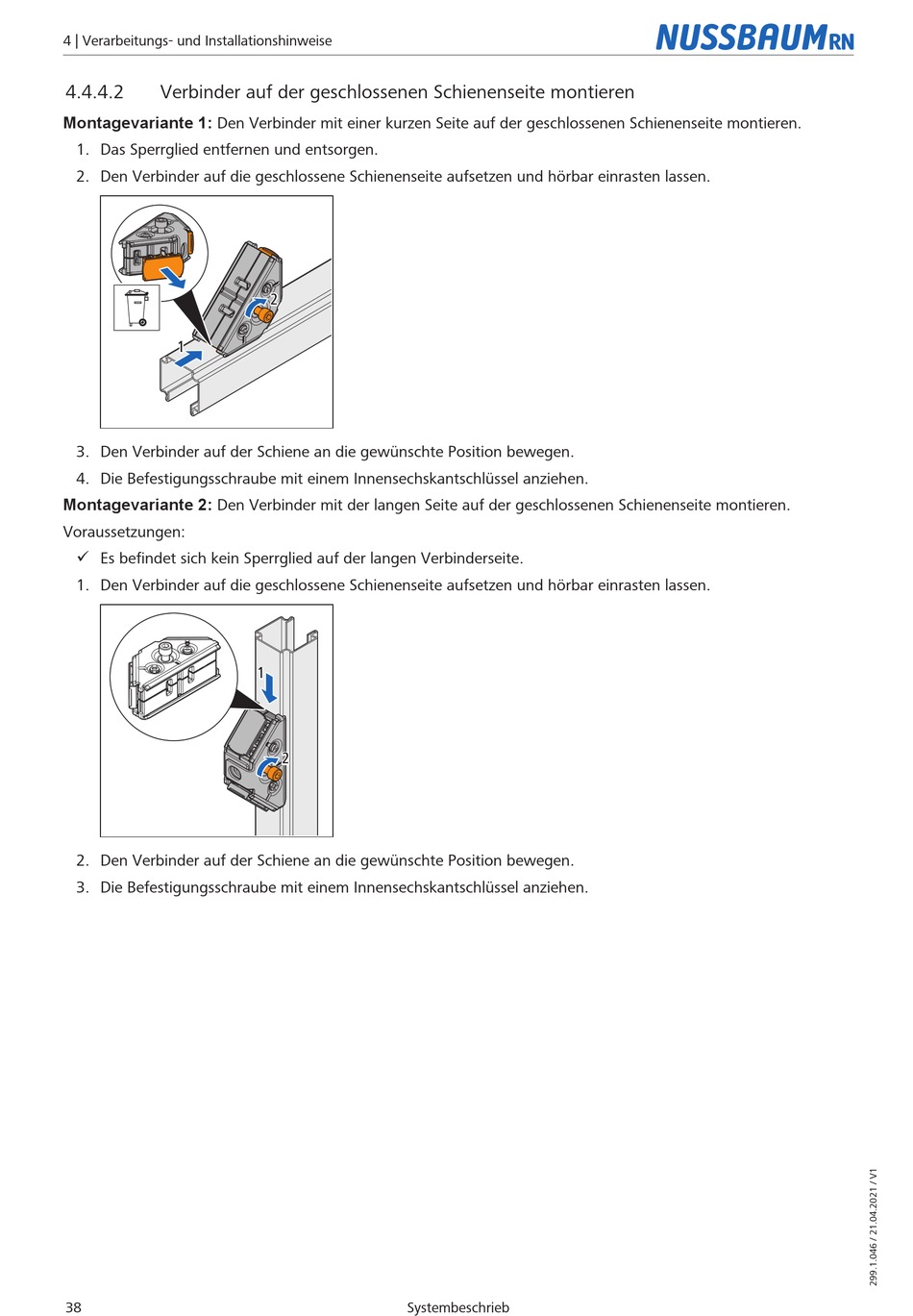

Verbinder auf der geschlossenen Schienenseite montieren

Montagevariante 1: Den Verbinder mit einer kurzen Seite auf der geschlossenen Schienenseite montieren.
1. Das Sperrglied entfernen und entsorgen.
2. Den Verbinder auf die geschlossene Schienenseite aufsetzen und hörbar einrasten lassen.
1 1
3. Den Verbinder auf der Schiene an die gewünschte Position bewegen.
4. Die Befestigungsschraube mit einem Innensechskantschlüssel anziehen.
Montagevariante 2: Den Verbinder mit der langen Seite auf der geschlossenen Schienenseite montieren.
Voraussetzungen:
ü Es befindet sich kein Sperrglied auf der langen Verbinderseite.
1. Den Verbinder auf die geschlossene Schienenseite aufsetzen und hörbar einrasten lassen.
2. Den Verbinder auf der Schiene an die gewünschte Position bewegen.
3. Die Befestigungsschraube mit einem Innensechskantschlüssel anziehen.
38
2 2
1 1
2 2
