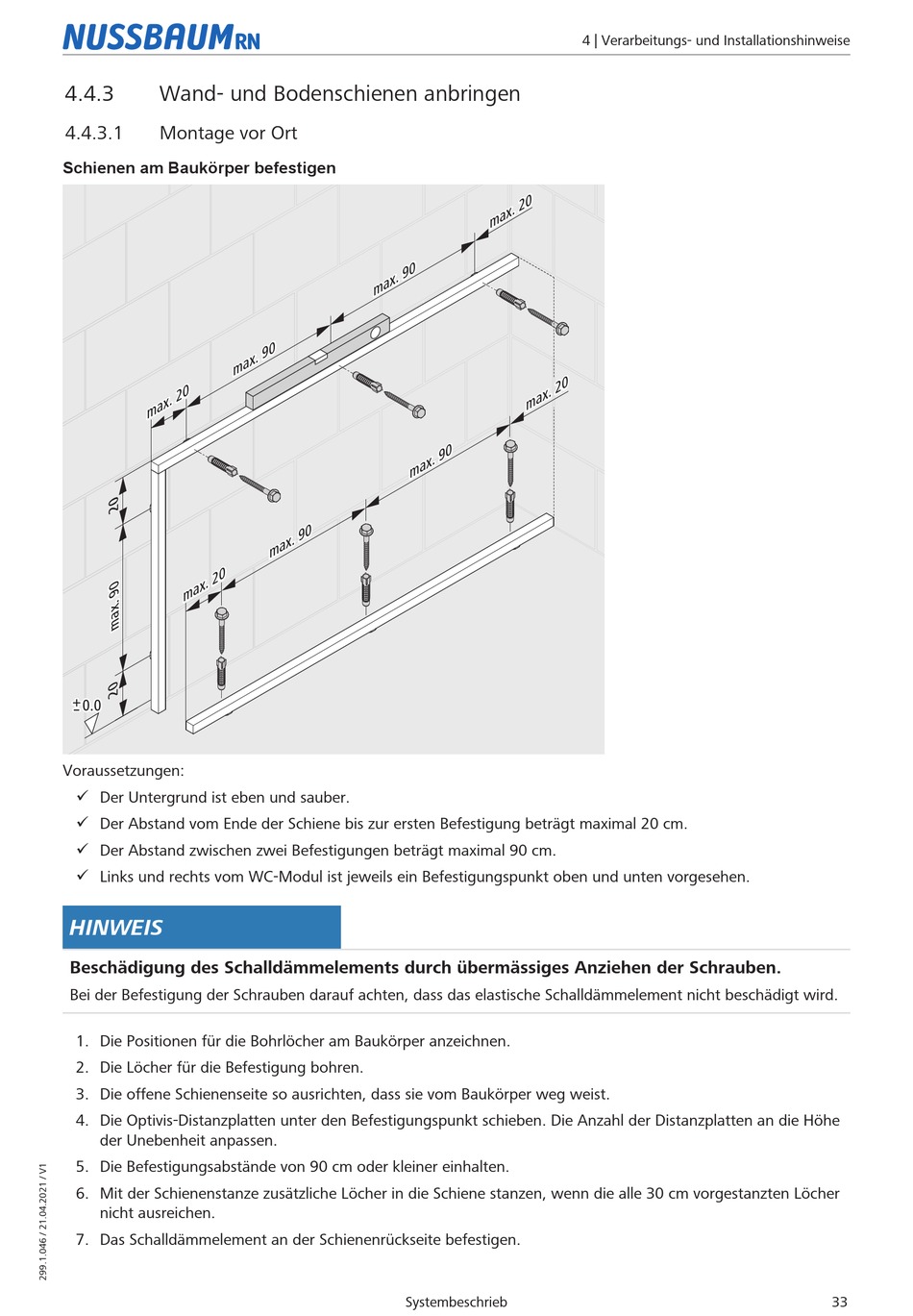

4.4.3
Wand- und Bodenschienen anbringen
4.4.3.1
Montage vor Ort
Schienen am Baukörper befestigen
m a
m a
0
0
x . 2
x . 2
m a
m a
0
0
x . 2
x . 2
m a
m a
+
+
0.0
0.0
Voraussetzungen:
ü Der Untergrund ist eben und sauber.
ü Der Abstand vom Ende der Schiene bis zur ersten Befestigung beträgt maximal 20 cm.
ü Der Abstand zwischen zwei Befestigungen beträgt maximal 90 cm.
ü Links und rechts vom WC-Modul ist jeweils ein Befestigungspunkt oben und unten vorgesehen.
HINWEIS
Beschädigung des Schalldämmelements durch übermässiges Anziehen der Schrauben.
Bei der Befestigung der Schrauben darauf achten, dass das elastische Schalldämmelement nicht beschädigt wird.
1. Die Positionen für die Bohrlöcher am Baukörper anzeichnen.
2. Die Löcher für die Befestigung bohren.
3. Die offene Schienenseite so ausrichten, dass sie vom Baukörper weg weist.
4. Die Optivis-Distanzplatten unter den Befestigungspunkt schieben. Die Anzahl der Distanzplatten an die Höhe
der Unebenheit anpassen.
5. Die Befestigungsabstände von 90 cm oder kleiner einhalten.
6. Mit der Schienenstanze zusätzliche Löcher in die Schiene stanzen, wenn die alle 30 cm vorgestanzten Löcher
nicht ausreichen.
7. Das Schalldämmelement an der Schienenrückseite befestigen.
0
0
x . 9
x . 9
m a
m a
0
0
x . 9
x . 9
m a
m a
0
0
x . 9
x . 9
m a
m a
Systembeschrieb
4 | Verarbeitungs- und Installationshinweise
0
0
x . 2
x . 2
m a
m a
0
0
x . 2
x . 2
m a
m a
0
0
x . 9
x . 9
33
