4 | Verarbeitungs- und Installationshinweise
4.4

Montage

4.4.1

Montagemasse

4.4.1.1 Abstände zwischen den Schienen
Der Abstand zwischen zwei Schienen wird von Mitte Schiene bis Mitte Schiene (MM) gemessen.
Die Höhe wird ab Oberkante Fertigfussboden bestimmt.
max. 47 max. 47
max. 120* max. 120*
+ +
0.0 0.0

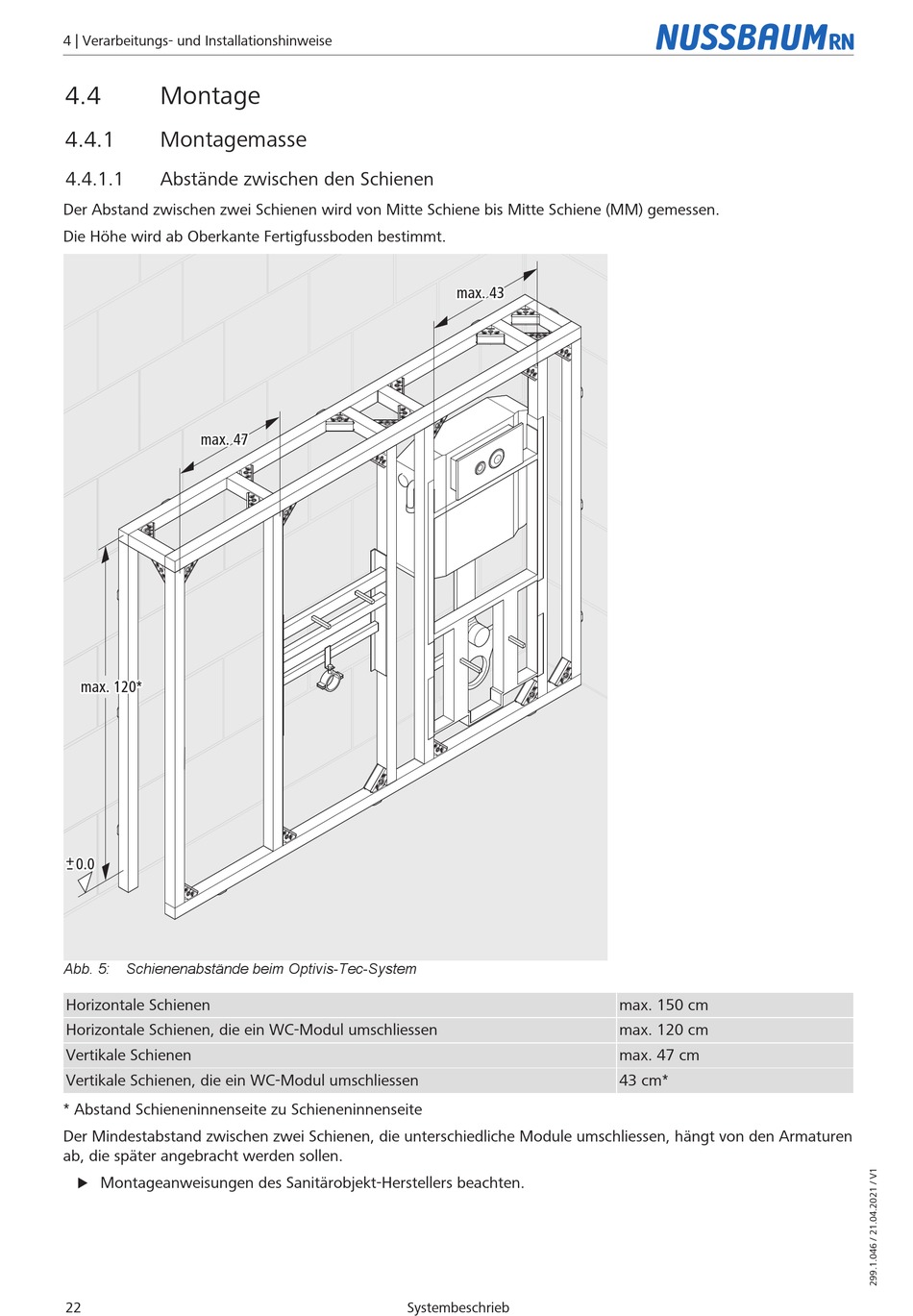

Abb. 5: Schienenabstände beim Optivis-Tec-System
Horizontale Schienen
Horizontale Schienen, die ein WC-Modul umschliessen
Vertikale Schienen
Vertikale Schienen, die ein WC-Modul umschliessen
* Abstand Schieneninnenseite zu Schieneninnenseite
Der Mindestabstand zwischen zwei Schienen, die unterschiedliche Module umschliessen, hängt von den Armaturen
ab, die später angebracht werden sollen.
Montageanweisungen des Sanitärobjekt-Herstellers beachten.
u
22
max. 43 max. 43
Systembeschrieb
max. 150 cm
max. 120 cm
max. 47 cm
43 cm*
