Schienen ablängen
Mit der Optivis-Tec-Schienenstanze können Schienen passgenau abgelängt und gelocht werden.
Beim Ablängen mit der Schienenstanze die zusätzliche Messhilfe beachten. Der Abstand von der Markierung bis
zum Schneidepunkt beträgt 10 cm.
Weitere Informationen zur Schienenstanze sind der Bedienungsanleitung 299.0.243 für die Optivis-Tec-Schienen-
stanze zu entnehmen.
3.5
max. 10
max. 10

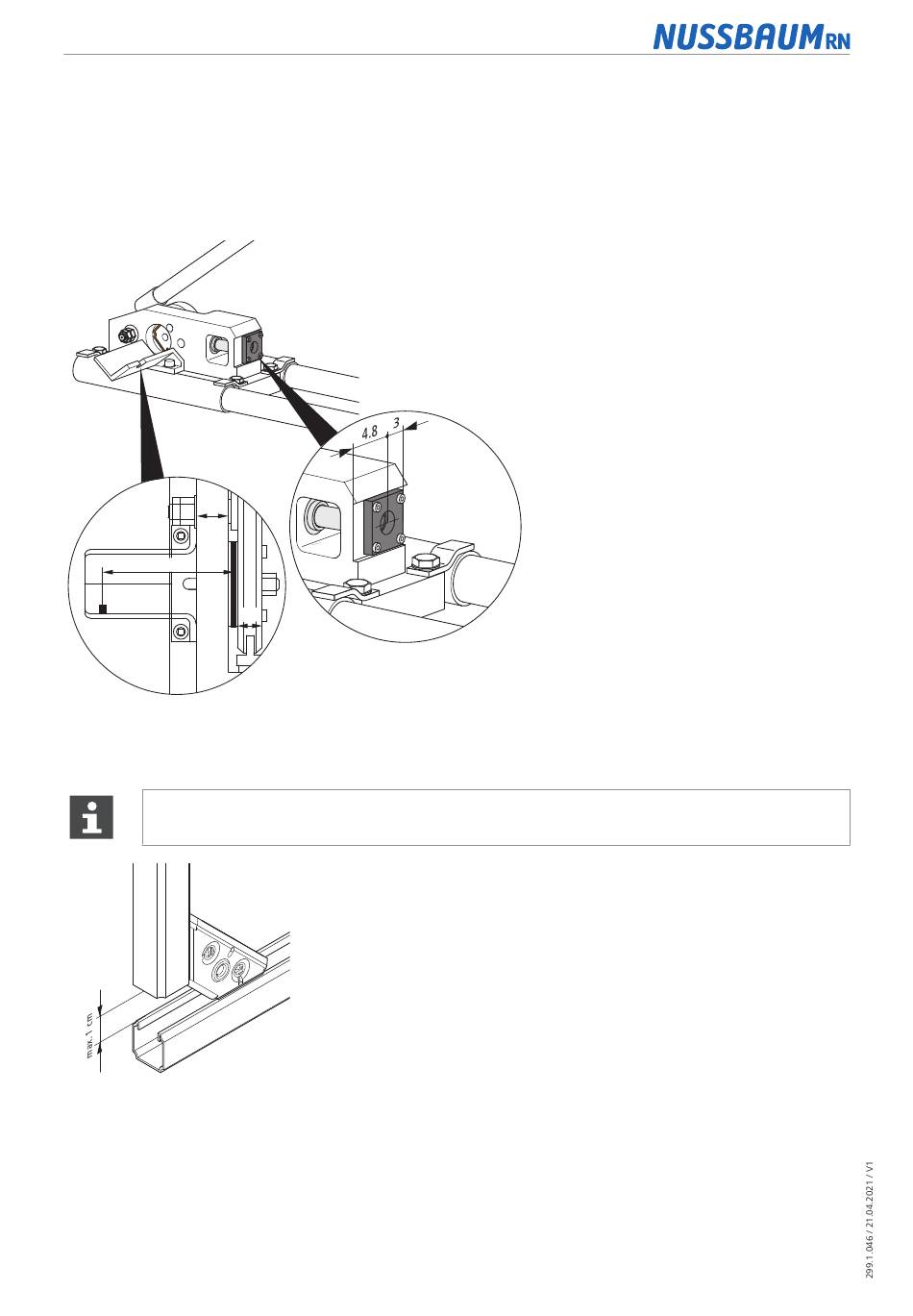

Abb. 15: Optivis-Tec-Schienenstanze mit Messhilfen
1. Die Masse für Boden- und Wandschienen ermitteln.
2. Die Montageschiene ablängen.
Bei der Schienenlänge besteht ein Toleranzbereich von 1 cm. Die Stabilität der Konstruktion wird da-
durch nicht beeinträchtigt.
Abb. 16: Toleranzbereich beim Ablängen der Montageschienen
32
2.5
2.5
