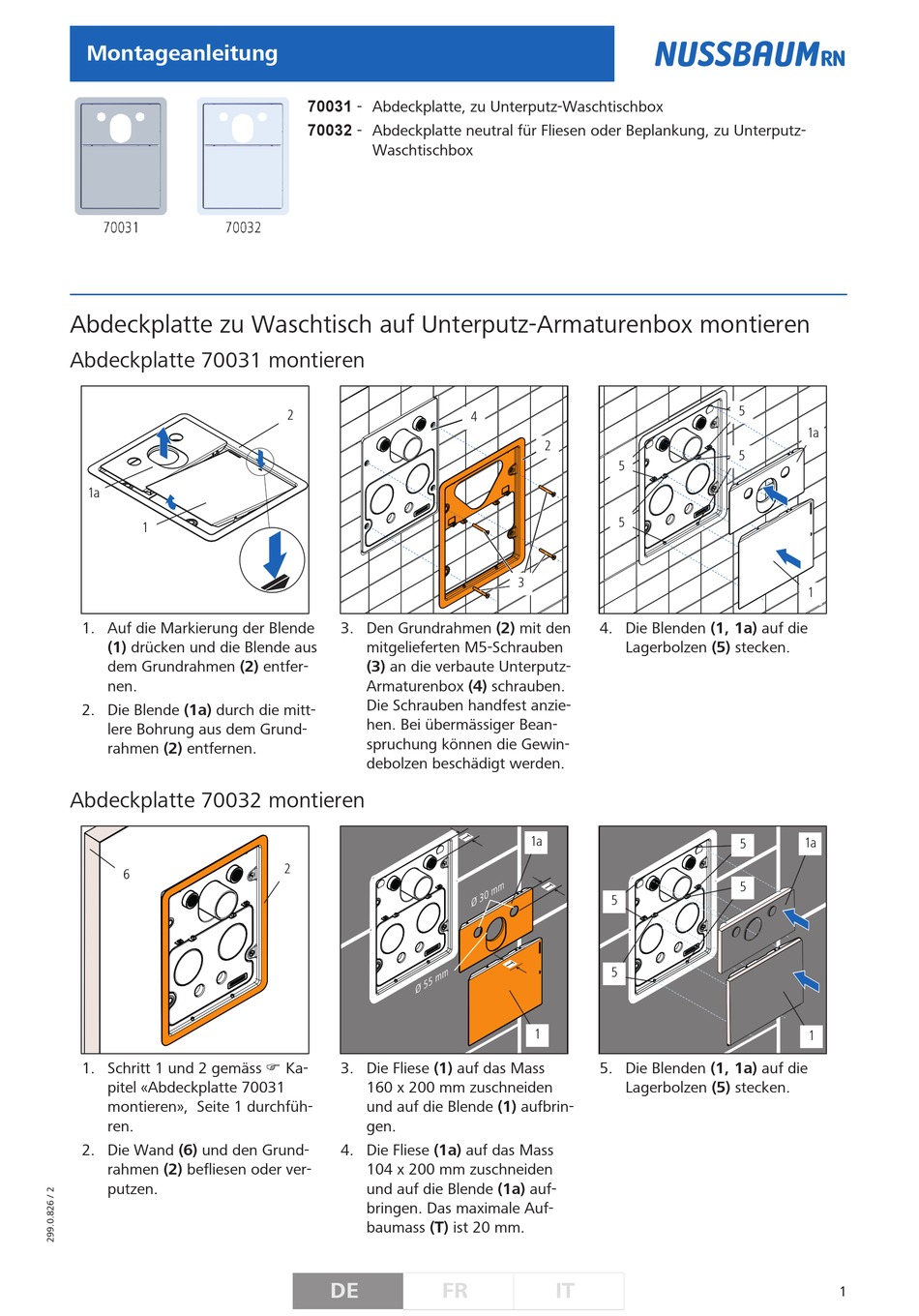

Nussbaum 70031 Montageanleitung

Montageanleitung
Abdeckplatte zu Waschtisch auf Unterputz-Armaturenbox montieren
Abdeckplatte 70031 montieren
1a
1a
1
1
1. Auf die Markierung der Blende
(1) drücken und die Blende aus
dem Grundrahmen (2) entfer-
nen.
2. Die Blende (1a) durch die mitt-
lere Bohrung aus dem Grund-
rahmen (2) entfernen.
Abdeckplatte 70032 montieren
6
1. Schritt 1 und 2 gemäss F Ka-
pitel «Abdeckplatte 70031
montieren», Seite 1 durchfüh-
ren.
2. Die Wand (6) und den Grund-
rahmen (2) befliesen oder ver-
putzen.
70031 - Abdeckplatte, zu Unterputz-Waschtischbox
70032 - Abdeckplatte neutral für Fliesen oder Beplankung, zu Unterputz-
Waschtischbox
2 2
3. Den Grundrahmen (2) mit den
mitgelieferten M5-Schrauben
(3) an die verbaute Unterputz-
Armaturenbox (4) schrauben.
Die Schrauben handfest anzie-
hen. Bei übermässiger Bean-
spruchung können die Gewin-
debolzen beschädigt werden.
2 2
3. Die Fliese (1) auf das Mass
160 x 200 mm zuschneiden
und auf die Blende (1) aufbrin-
gen.
4. Die Fliese (1a) auf das Mass
104 x 200 mm zuschneiden
und auf die Blende (1a) auf-
bringen. Das maximale Auf-
baumass (T) ist 20 mm.
DE FR
4
4
2 2
5
5
3
3
4. Die Blenden (1, 1a) auf die
Lagerbolzen (5) stecken.
1a
5
5
1
5. Die Blenden (1, 1a) auf die
Lagerbolzen (5) stecken.
IT
5
1a
5
1
1a
5
5
1
1
