Schraubenliste

ANMERKUNG: Beim Entfernen der Schrauben von einer Komponente wird empfohlen, sich den Schraubentyp und die Menge
der Schrauben zu notieren und die Schrauben anschließend in einer Box aufzubewahren. So wird sichergestellt, dass die richtige
Anzahl der Schrauben und der richtige Schraubentyp wieder angebracht werden, wenn die Komponente ausgetauscht wird.
ANMERKUNG: Manche Computer verfügen über magnetische Oberflächen. Stellen Sie sicher, dass die Schrauben nicht an
solchen Oberflächen befestigt bleiben, wenn Sie eine Komponente austauschen.
ANMERKUNG: Die Farbe der Schraube kann je nach bestellter Konfiguration variieren.

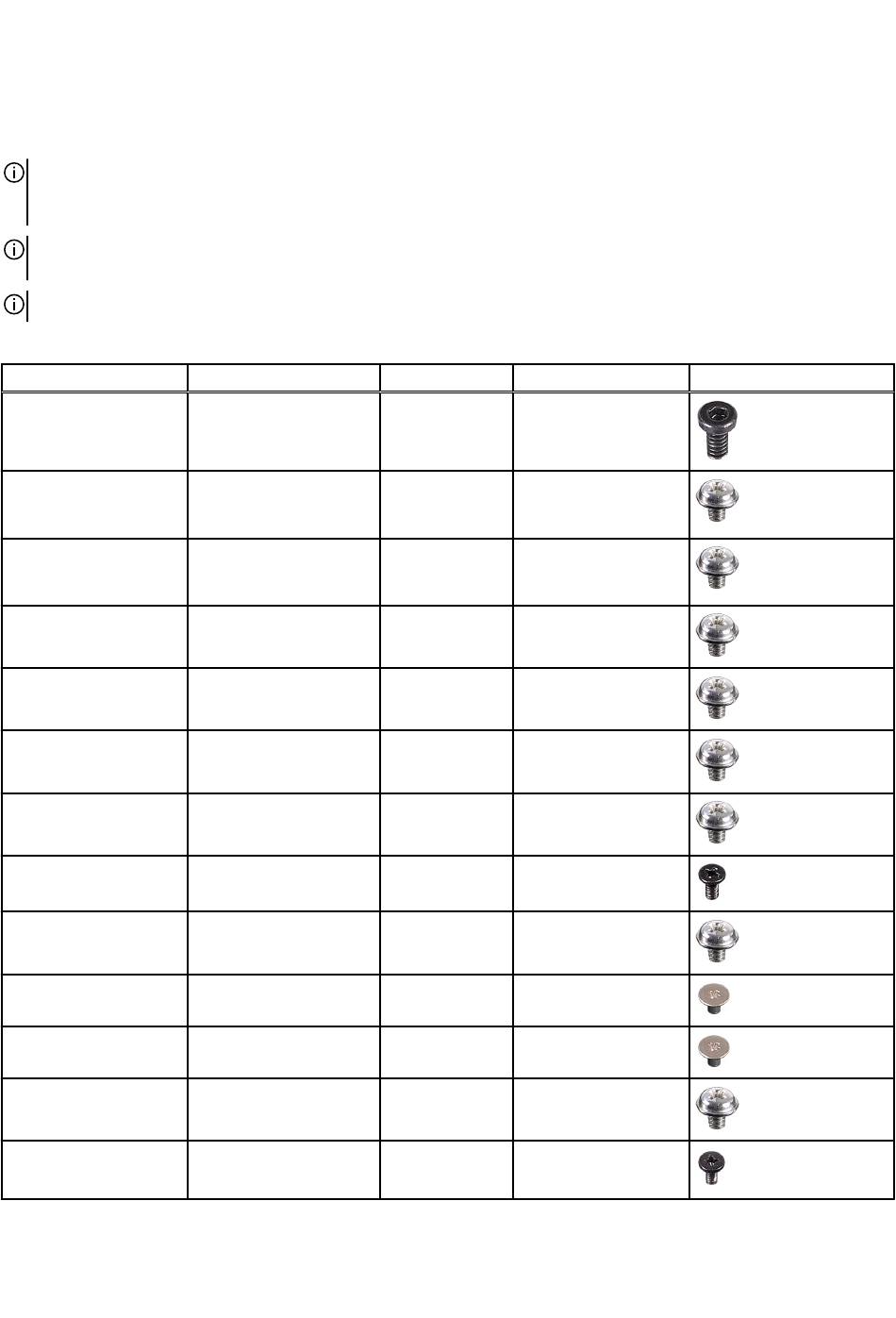

Tabelle 1. Schraubenliste
Komponente
Entriegelungsriegel für
Seitenabdeckung
2,5-Zoll-
Festplattenlaufwerkgehä
use
3,5-Zoll-
Festplattenlaufwerksgehä
use
Netzteilhalterung
Netzteil
Rechte Tron-
Beleuchtungsplatine
Kühler- und
Lüfterbaugruppe
Antennen
Obere Blende
SSD-Laufwerk
Wireless-Karte
Kabelverwaltungsleiste
Lichtplatine der
Frontblende
12
Zur Befestigung von
Gehäuse
Gehäuse
Gehäuse
Netzteilgehäuse
Gehäuse
Gehäuse
Kühler- und
Lüftergehäuse
Gehäuse
Gehäuse
Systemplatine
Systemplatine
Gehäuse
Frontblende
Schraubentyp Menge
6-32x12-7L 1
#6-32 2
#6-32 2
#6-32 2
#6-32 4
#6-32 4
#6-32 4
M3x4t 4
#6-32 4
M2x2,5 1
M2x2,5 1
#6-32 2
M2x4 4
Abbildung Schraube
