Vordere Alienfx Led-Platinen; Entfernen Der Vorderen Alienfx-Led-Platine; Einbauen Der Vorderen Alienfx-Led-Platine - Dell Alienware Aurora R12 Servicehandbuch

Vordere AlienFX LED-Platinen

Entfernen der vorderen AlienFX-LED-Platine

Voraussetzungen
1. Befolgen Sie die Anweisungen unter
2. Entfernen Sie die linke
3. Entfernen Sie die rechte
4. Entfernen Sie die obere
5. Entfernen Sie die Frontblende.
Info über diese Aufgabe

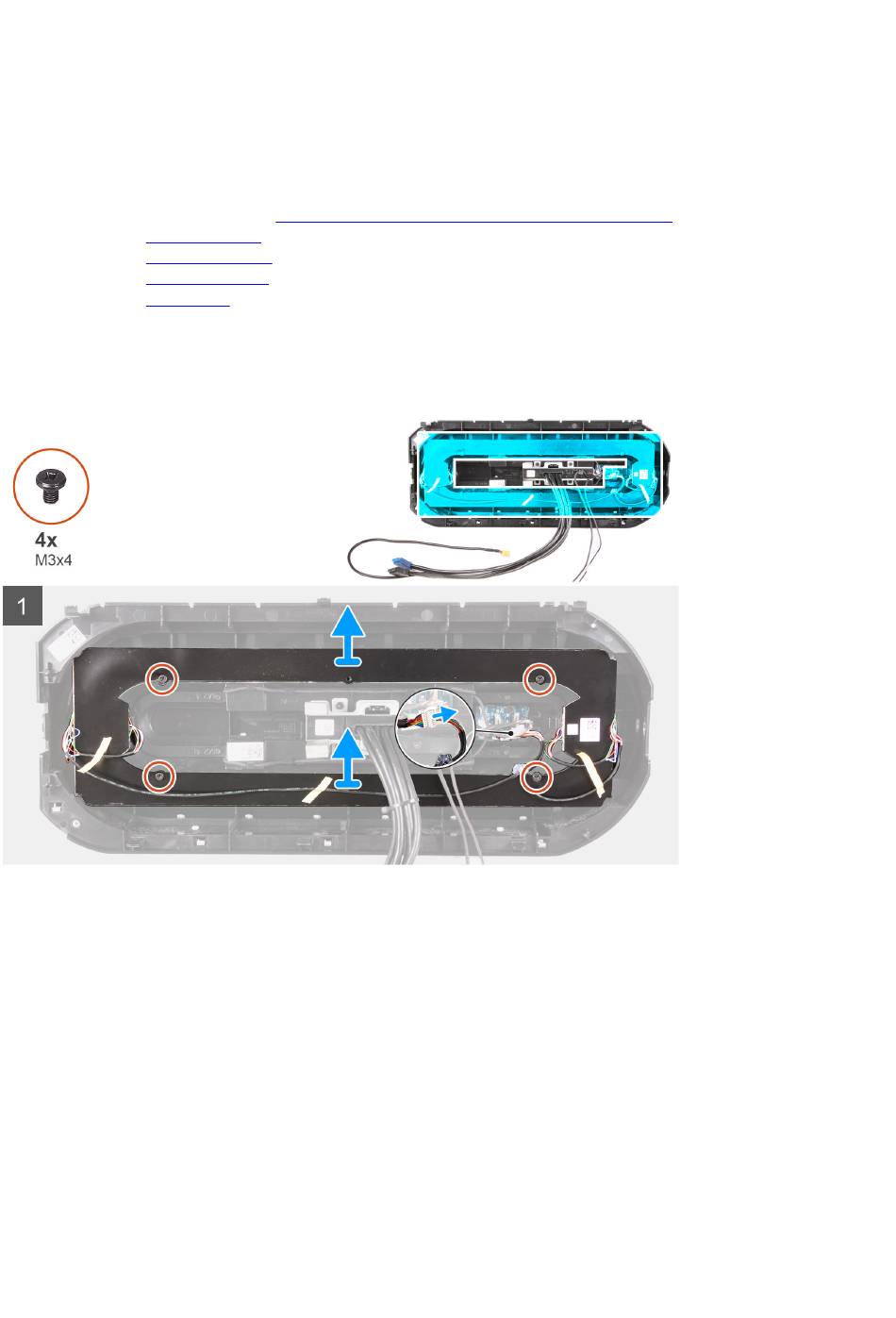

Die nachfolgenden Abbildungen zeigen die Position der vorderen AlienFX-LED-Platine und bieten eine visuelle Darstellung des
Verfahrens zum Entfernen.
Schritte
1. Trennen Sie das Kabel der AlienFX-LED-Platine vom Y-Kabel.
2. Lösen Sie die vier Schrauben (M3x4), mit denen die AlienFX-LED-Platine an der Frontblende befestigt ist.
3. Heben Sie die AlienFX-LED-Platine von der Frontblende ab.

Einbauen der vorderen AlienFX-LED-Platine

Voraussetzungen
Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren
durchführen.
Info über diese Aufgabe
Die nachfolgenden Abbildungen zeigen die Position der vorderen AlienFX-LED-Platine und stellen das Einbauverfahren bildlich
dar.
84
Vor der Arbeit an Komponenten im Inneren des
Abdeckung.
Abdeckung.
Abdeckung.
Computers.
