Tabelle 1. Schraubenliste (fortgesetzt)
Komponente
Betriebsschaltermodul
Front E/A-Platte:
Systemplatine

Linke Abdeckung

Entfernen der linken Abdeckung

Voraussetzungen
1. Befolgen Sie die Anweisungen unter
Info über diese Aufgabe

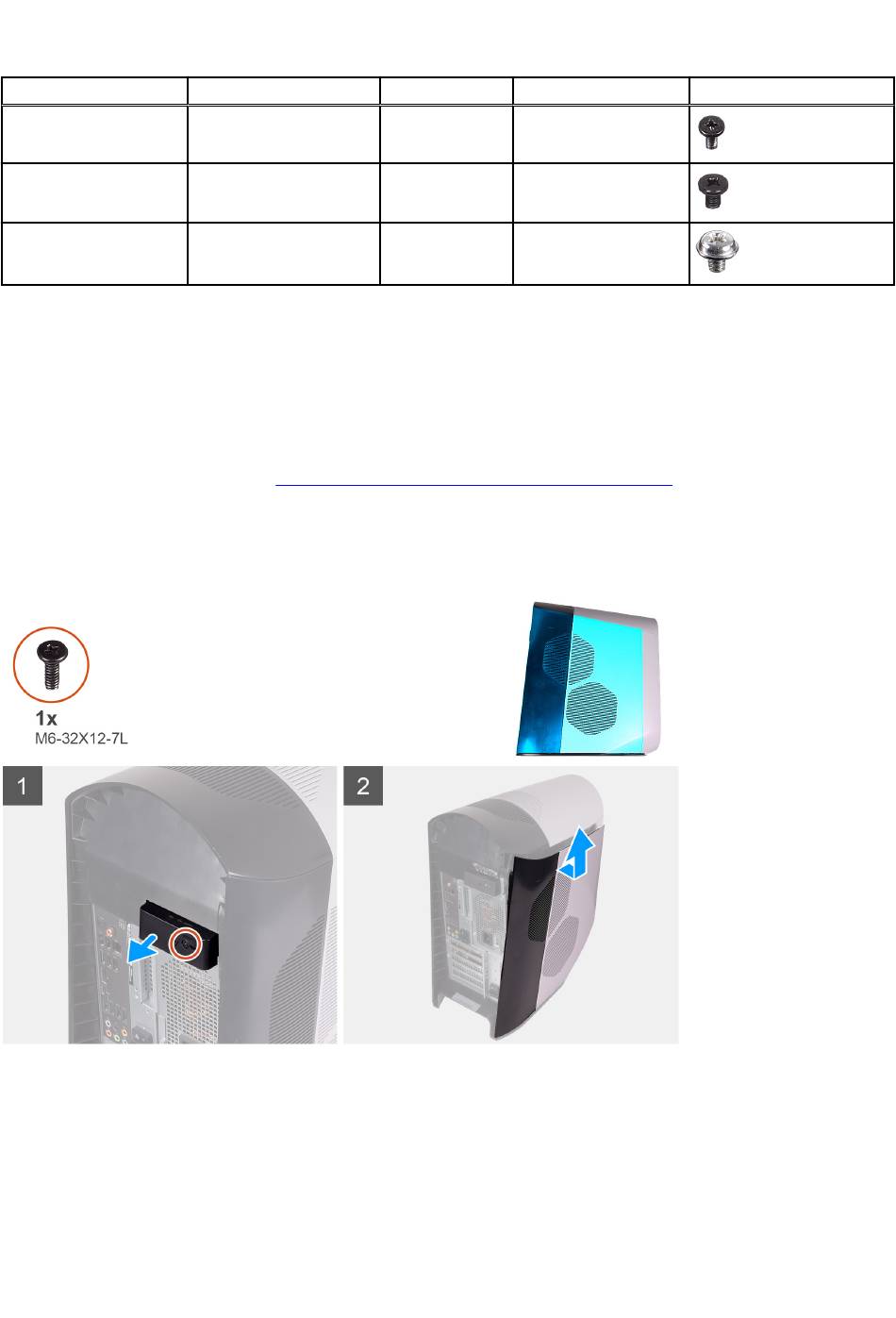

Die nachfolgenden Abbildungen zeigen die Position der linken Bodenabdeckung und stellen das Verfahren zum Entfernen bildlich
dar.
Schritte
1. Entfernen Sie die Schraube (6-32x12-7L) zur Befestigung des Entriegelungsriegels der Seitenabdeckung am Gehäuse.
2. Ziehen Sie am Entriegelungsriegel der Seitenabdeckung, um die linke Abdeckung vom Gehäuse zu lösen.
3. Heben Sie die linke Blende vom Gehäuse ab.
Zur Befestigung von
Frontblende
Frontblende
Gehäuse
Vor der Arbeit an Komponenten im Inneren des
Schraubentyp Menge
M2x4 2
M3x4 4
#6-32 8
Abbildung Schraube
Computers.
