Installieren Der Oberen Blende - Dell Alienware Aurora R12 Servicehandbuch

2. Nehmen Sie die obere Abdeckung vom Gehäuse.

Installieren der oberen Blende

Voraussetzungen
Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren
durchführen.
Info über diese Aufgabe

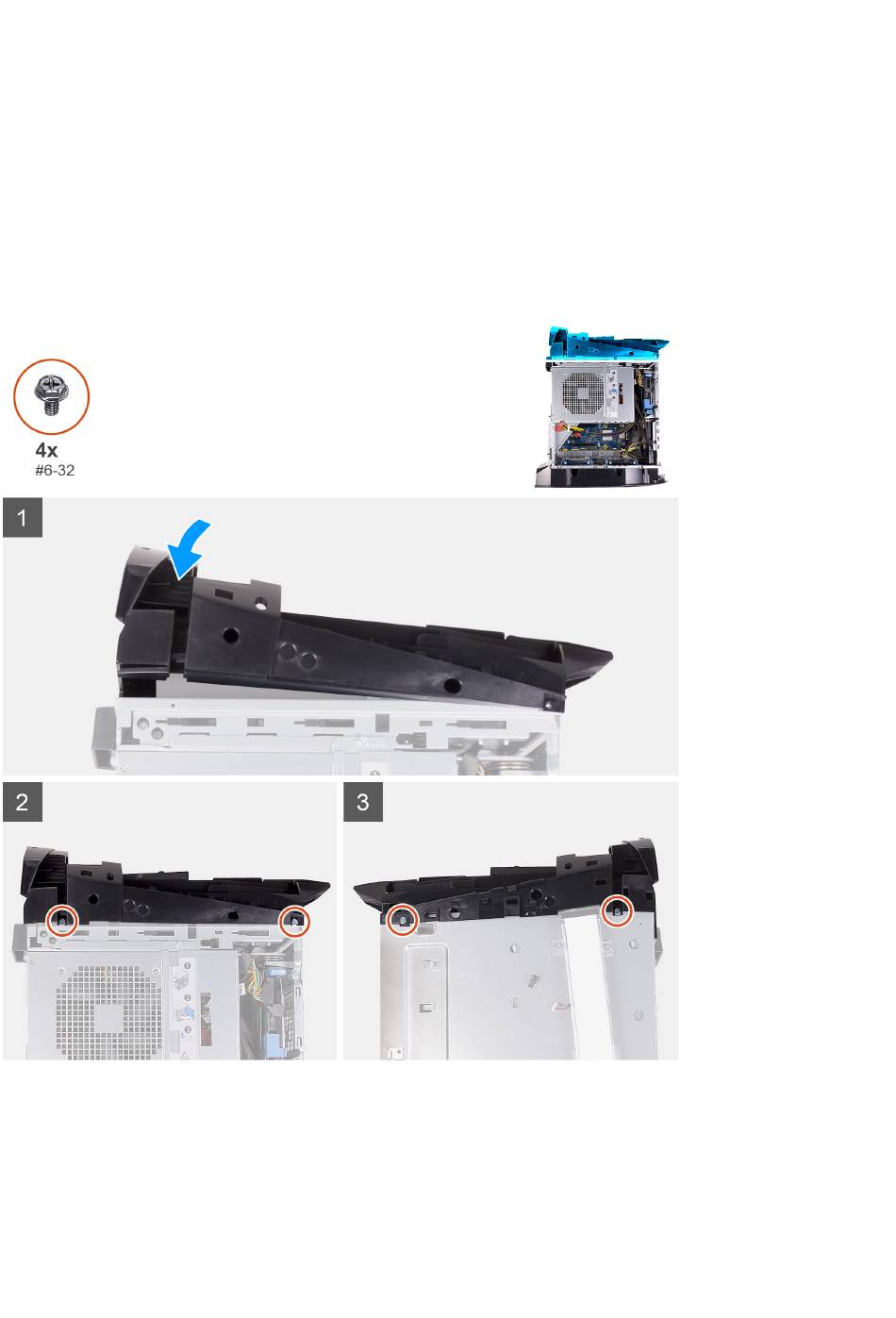

Die nachfolgenden Abbildungen zeigen die Position der oberen Blende und bieten eine visuelle Darstellung des
Installationsverfahrens.
Schritte
1. Führen Sie die Antennenkabel durch die Steckplätze auf dem Gehäuse.
2. Richten Sie die Laschen auf der oberen Abdeckung auf die Aussparungen am Gehäuse aus und lassen Sie die obere Abdeckung
einrasten.
3. Bringen Sie die vier Schrauben (#6-32) zur Befestigung der oberen Blende an der rechten und linken Seite des Gehäuses
wieder an.
