Funktionsweise des Gas-Wand heiz gerätes mit Brennwerttechnik
4 Funktionsweise des Gas-Wand heiz-
gerätes mit Brennwerttechnik
ecoTEC plus

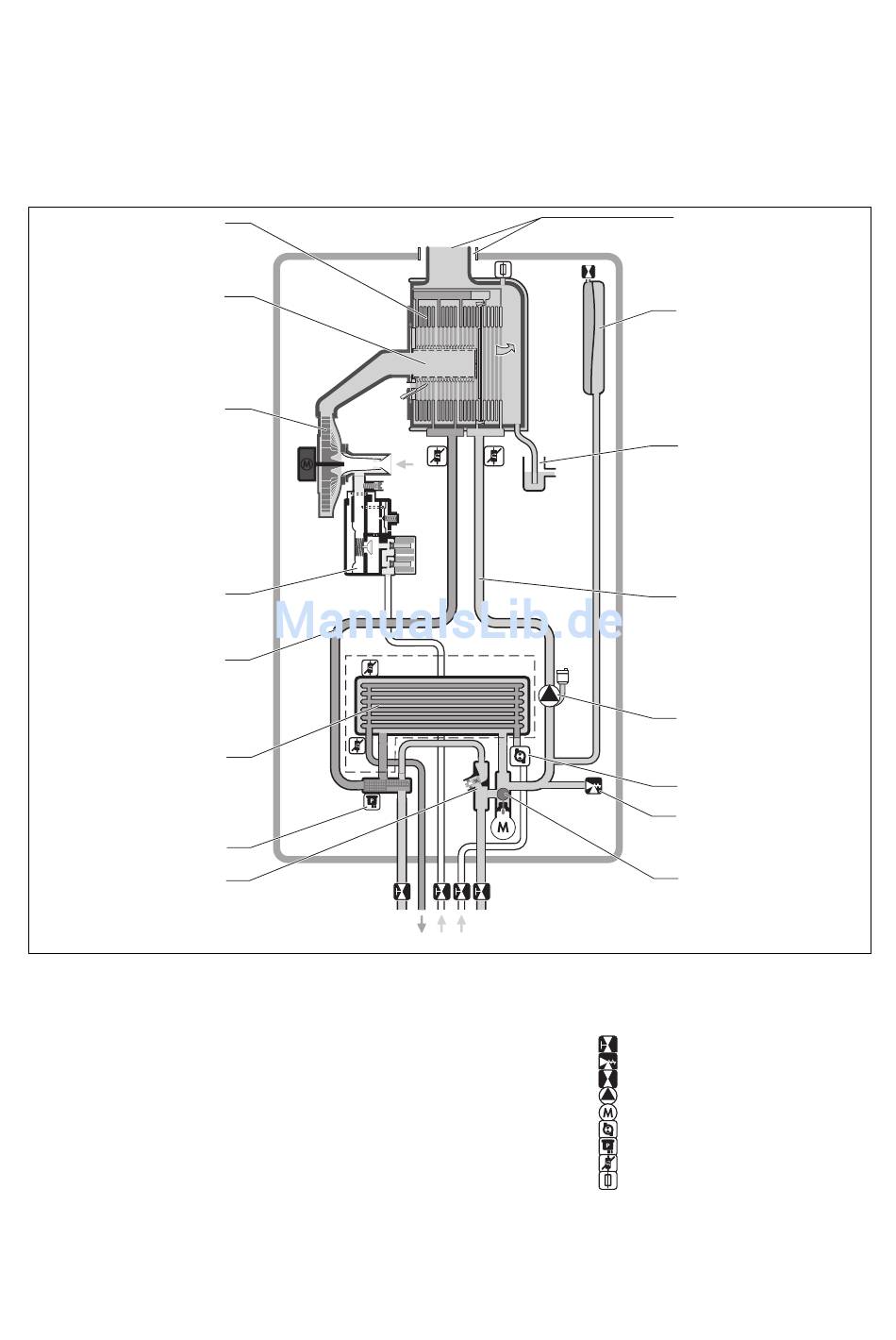

Abb. 4.1 Funktionsschema ecoTEC plus VCW-Gerät
Legende
1 Anschluss an das Luft-Abgas-System
2 Heizungs-Ausdehnungsgefäß
3 Kondenswasser-Siphon
4 Heizungs-Rücklauf
5 Pumpe mit automatischem Schnellent-
lüfterventil
6 Aqausensor (nur VCW)
7 Sicherheitsventil
8 Vorrangumschaltventil
9 Überströmventil
10 Wasserdrucksensor
Bedienungsanleitung ecoTEC plus 0020029092_02
16
15
14
13
12
11
10
9
11 Warmwasser wärmetauscher (nur VCW)
12 Heizungs-Vorlauf
13 Gasarmatur
14 Gebläse
15 Brenner
16 Wärmetauscher
A Heizungs-Vorlauf
B Warmwasser-Anschluss (nur VCW)
C Gasanschluss
D Kaltwasseranschluss
E Heizungs-Rücklauf
A B C D E
ecoTEC plus 4
1
2
3
4
5
6
7
8
Wartungshahn
Sicherheitsventil
Ventil
Pumpe
Motor
Aquasensor (nur VCW)
Wasserdrucksensor
NTC-Fühler
Schmelzlotsicherung
11
