FIX
Montage / Installation
Vorwandmontage
Front-wall installation
Zubehör:
Schnellverschlussschraube
Accessory:
Quick fastener screw
Art. Nr.: 102 604
VPE 50 Stk.
Montageschiene
Installation track
2 m Art. Nr.: 102 581
!
ACHTUNG! Vorspülung durchführen.
Vor dem Anschluss des Füllventils ist unbedingt eine Vorspülung
durchzuführen.
ATTENTION! Carry-out preflushing.
Before connecting charging valve a preflushing has to be made.
Alle einstellbaren Maße unbedingt beim Einbau auf die jeweilige
Keramiktype bzw. Einbausituation anpassen.
Montageelement im Bereich von keramischen Belägen mehrmalig
beplanken (lt. ÖNORM B 3415).
All manuals and user guides at all-guides.com
Stützelement
Backing element
Art. Nr.: 102 635

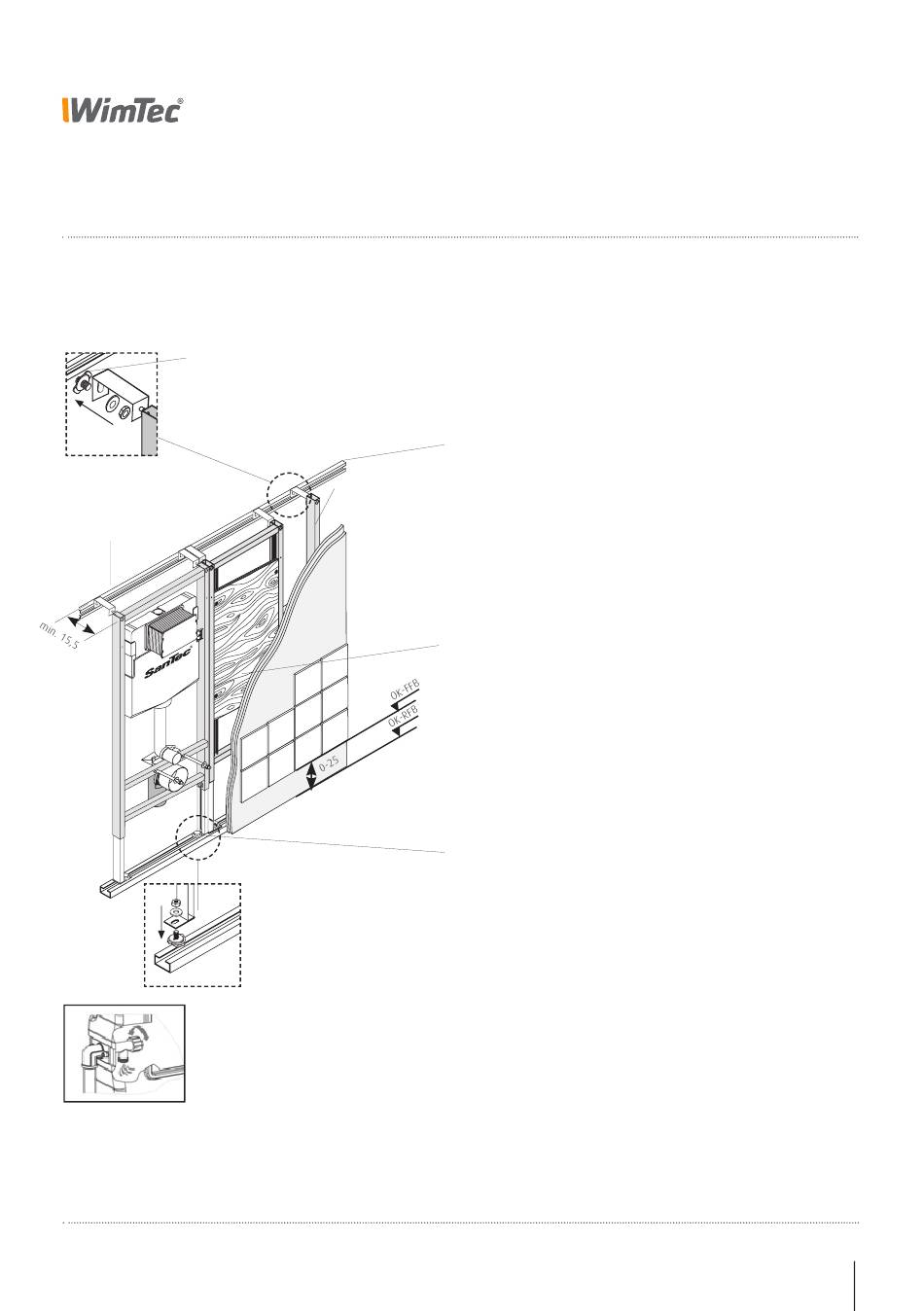

Befestigung an der Wand
Montageschiene an Wand befestigen.
Den Wandabstand an der Vorwand-befestigung auf
gleiche Abstände einstellen. Mit Schnellverschlussschraube das
Element in der Montageschiene befestigen.
Fixing to wall
Fix installation track to wall.
Adjust distance to wall (max.19 cm) at the front-wall-fixing-set
to the same distances. Fix element with quick fastener screw in
installation track.
Zubehör: Befestigungsplatte Art.Nr.: 101 881 für Stützgriffe.
Accessories: Installation board Art.No.101 881 for the installation
of prop handles.
Befestigung am Boden
Montageschiene am Boden (Rohdecke) befestigen und
Element mit Schnellverschlussschraube einsetzen.
Fixing to floor
Fix installation track to floor (raw floor) and
insert assembly element with quick fastener screw.
Make sure to adjust any adjustable measurement to the type of ceramic-
tiles used and provide for the individual situation and construction.
Use several layers of plaster board as per applicable codes and
regulations before applying ceramic tiles.
WimTec FIX
9
