FIX

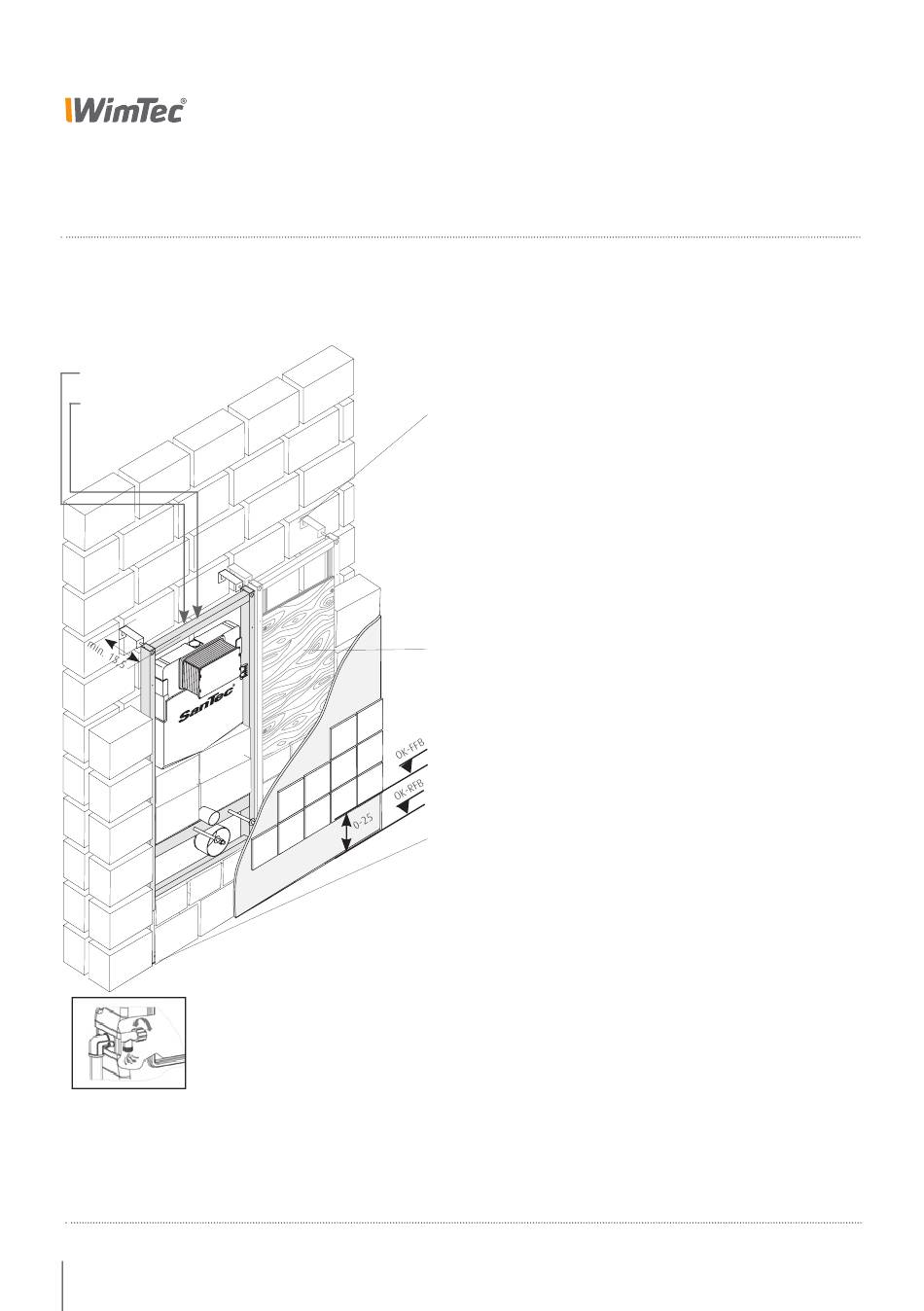

Montage / Installation
Ausmauerung
Brick-lining
Wasser DN 15
Water DIN 15
12 V Anschluss bei Verwendung von WimTec FLUSH
oder WimTec PROOF
12 V connection at use of WimTec PROOF
!
ACHTUNG! Vorspülung durchführen.
Vor dem Anschluss des Füllventils ist unbedingt eine Vorspülung
durchzuführen.
ATTENTION! Carry-out preflushing.
Before connecting charging valve a preflushing has to be made.
Alle einstellbaren Maße unbedingt beim Einbau auf die jeweilige
Keramiktype bzw. Einbausituation anpassen.
Die Ausmauerung des Elements muss vollflächig erfolgen.
Putzgitter verwenden.
8
WimTec FIX
All manuals and user guides at all-guides.com
Befestigung an der Wand
Den Wandabstand an der Einzelbefestigung auf gleiche
Abstände einstellen.
Löcher mit D=10 mm bohren und Dübel einsetzen.
Element mit Sechskantschrauben und U - Scheiben befestigen.
Fixing to brick wall
Adjust mounting frame with fixing bolts parallel to wall.
Drill 10 mm holes and insert plugs.
Fix mounting frame with hexagonal bolts and U-washers to
the wall.
Zubehör: Befestigungsplatte Art.Nr.: 101 881 für Stützgriffe.
Accessories: Installation board Art.No.101 881 for the
installation of prop handles.
Befestigung am Boden
Die Langlöcher der Stellfüße durchzeichnen Löcher mit D=10 mm
bohren und Dübel einsetzen. Element mit Sechskantschrauben
und U - Scheiben befestigen.
Fixing to floor (U-section)
Mark on the floor the shape of the elongated holes in the legs of the
assembly element. Drill 10 mm holes in the floor and insert plugs. Fix
mounting frame with hexagonal bolts and U-washers to the floor.
Make sure to adjust any adjustable measurement to the type of cera-
mic used and provide for the individual situation and construction.
After installation the assembly element shall be completely covered
with bricks in accordance with applicable codes and regulations.
