Inhaltszusammenfassung für Blaupunkt TravelPilot RGS 05

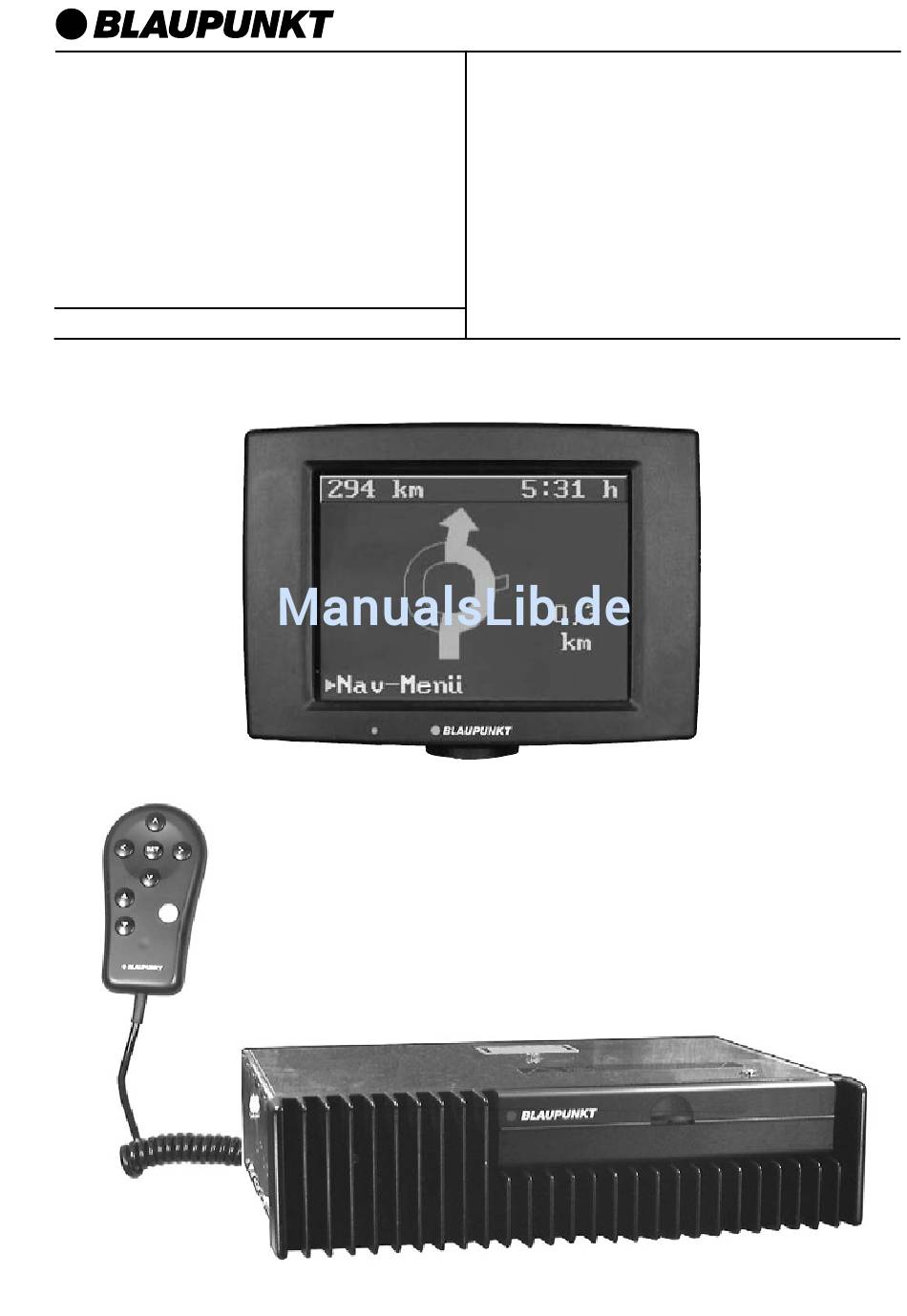

- Seite 1 Einbauanleitung Seite 2 - 20 TravelPilot RGS 05 5" TFT Display 8 622 401 120 7 612 001 219...
- Seite 2 Die Magnetfeldsonde muß in der Fahrgastzelle montiert werden. Die Fahrtrichtung wird durch die Messung der horizontalen Erdmagnetfeld Komponente bestimmt. Da das Erdmagnetfeld relativ klein ist, muß bei Sicherheitshinweise der Bestimmung des Montageortes darauf geachtet werden, das keine Einbau- und Anschlußvorschriften magnetischen oder elektromagnetischen Störfelder die Magnetfeld- sonde beeinflussen.
- Seite 3 Wegsensoren und Magnetstreifen Fig. 4 Es wird keine Gewährleistung für die einwandfreie Funktion der Antenne nach dem Lackieren übernommen. Die Antenne wird in Fahrtrichtung hinten rechts (Beifahrerseite) montiert. Sicherheitshinweise Bei Stufenheckfahrzeugen wird die Antenne mit den Haltewinkeln auf Es ist verboten den Wegsensorhalter an tragende Teile zu der Kofferraumklappe montiert, Fig.
- Seite 4 Displaydemontage Fig. 16 1. Vier Schrauben an der Rückseite des Displays lösen und Rückplatte abnehmen. 2. Stecker vorsichtig abziehen und durch den Montagefuß schieben. 3. Danach die gewünschte Halterung montieren. Änderungen vorbehalten! Komponenten Fig. 1 Navigationseinheit Bedienteil - 4 -...
- Seite 5 Komponenten Fig. 1 GPS-Empfänger GPS-Antenne Meßwiderstand Magnetfeldsonde - 5 -...
- Seite 6 Komponenten Fig. 1 Wegsensor 2x Wegsensorverlängerung 2x Display Lautsprecher - 6 -...
- Seite 7 Montagematerial Plus-Minus-Anschluß Fig. 2 Zündung UBatt Masse KL. 15 KL. 30 braun schwarz - 7 -...
- Seite 8 Anschluß Meßwiderstand Fig. 3 Anschlußblock der Navigationseinheit Heckscheibe Meßleitung 50 cm Chassis 75 cm Meßwiderstand Montage Radsensor und Magnetstreifen Fig. 4 max. 25 mm Schnittstelle Felgenkante Magnetstreifen - 8 -...
- Seite 9 Einbautoleranzen der Wegsensoren Fig. 5 Z = 6,5 ± 1,5 mm (Stahlfelge) Abstand Z: Z = 5 - 0/+ 1 mm (Alufelge) bezogen auf die Wegsensormitte Sensormitte Versatz Y: Die Wegsensormitte muß sich über dem gesamten Radumfang über dem Magnetband befinden. Anstellwinkel: Die Radsensorkanten müssen den Abstand Z einhalten.
- Seite 10 Fig. 6 Fig. 7 Fig. 8 Schlaufe Schlaufe Fig. 10 Fig. 9 - 10 -...
- Seite 12 Display Montage +12V Fig. 12 Fig. 13 Fig. 14 - 12 -...
- Seite 13 Fig. 15 Fig. 16 - 13 -...
- Seite 14 Fehlermeldeliste Service - Prüfliste Folgende Fehlermeldungen können in jedem Menü unabhängig von der Folgende Punkte sind im Servicefall zu prüfen! aktuellen Bedienung in der obersten Bildschirmzeile erscheinen. 1) Ist die Betriebsspannungsversorgung in Ordnung? „R. RADSENSOR PRÜFEN“, „L. RADSENSOR PRÜFEN“: Es kommen keine Signale von dem jeweiligen Radsensor, bzw. die 2) Ist das Navigationsgrundgerät „schwingungsfrei“...
- Seite 15 Fehler: Häufiger Ortungsverlust mit Info „linker“ oder „rechter Wegsensor“ defekt Installations-Disc laden „Wegsensortest“ wählen und geradeaus fahren. Sind die Impulse für Rad 1 und Rad 2 gleich? Ist die Zählerdifferenz annähernd „Null“? nein Navigationsgrundgerät Sind die Magnetstreifen beschädigt? „Sensor - Emulator Test“ Sind die Magnetstreifen im richtigen durchführen.
- Seite 16 Fehler: Ortungsverlust bei eingeschalteter Heckscheibenheizung und Montage der Magnetfeldsonde an der Heckscheibe Installations-Disc laden. Handwaretest „Verkabelungstest“ wählen. Heckscheibenheizung einschalten. Anzeige „Meßwiderstand“ muß sich um > 30 Punkte ändern. Z.B. von 435 auf 390 nein Navigationsgrundgerät „Sensor - Emulator Test“ durchführen. Test bestanden? nein Mechanische Verkabelung des Meßwider- Navigationsgrundgerät tauschen...
- Seite 17 Fehler: Regelmäßiger Ortungsverlust schon nach kurzer Fahrt Installations-Disc laden. „Kompaßort suchen“ wählen, danach „Kompaß-Ellipse“ wählen. Mit dem Fahrzeug einen Kreis fahren. Ist auf dem Display innerhalb der Quadrate eine Ellipse sichtbar? nein Navigationsgrundgerät Magnetfeldsonde tauschen. „Sensor - Emulator Test“ „Kompaß-Ellipse“ Test wiederholen. durchführen.
- Seite 18 Fehler: Regelmäßiger Ortungsverlust durch Radmagnetismus Fahrzeug aufbocken. Installations-Disc laden. „Kompaßort suchen“ wählen, danach „Kompaßstörer“ wählen. „Reset“ drücken. Jedes Rad drehen. Der angezeigte Wert „Loc. Fehler“ muß kleiner als „3,5“ sein. nein Rad entmagnetisieren und Test wiederholen. Fehler: Regelmäßiger Ortungsverlust durch permanente magnetische Veränderung des Fahrzeuges Installations-Disc laden.
- Seite 19 Fehler: Zeitweise Ortungsverlust durch elektrische Verbraucher im Fahrzeug Installations-Disc laden. „Kompaßort suchen“ wählen, danach „Kompaßstörer“ wählen. „Reset“ drücken. Jeden Verbraucher einzeln einschalten. Der angezeigte Wert „Loc. Fehler“ muß kleiner als „3,5“ sein. Auch logische Verbraucherkombination prüfen. Die Summe der Verbraucher muß auch kleiner als 3,5 sein. nein Neuen Montageort für die Magnet- Störquelle beseitigen (nur bedingt möglich)
- Seite 20 Fehler: Kein GPS - Satellitenempfang über mehrere Tage Installations-Disc laden. „GPS - Status Anzeige“ wählen. Auf dem Display steht „keine GPS - Kommunikation“. Prüf - GPS - Antenne anschließen. Freien Platz suchen und Navigations- system einschalten. Nach ca. 1 Minute sollte GPS - Komunikation vorhanden sein.
