ES
MANUAL DE INSTALADOR
¡ATENCIÓN! Durante el montaje, seguir los pasos indicados y usar herramientas incluidas en el
conjunto.
Preparar espacio libre suficiente para montaje del dispositivo. Teniendo en cuenta el peso de algunos
elementos, se recomienda que el montaje sea realizado por dos personas.

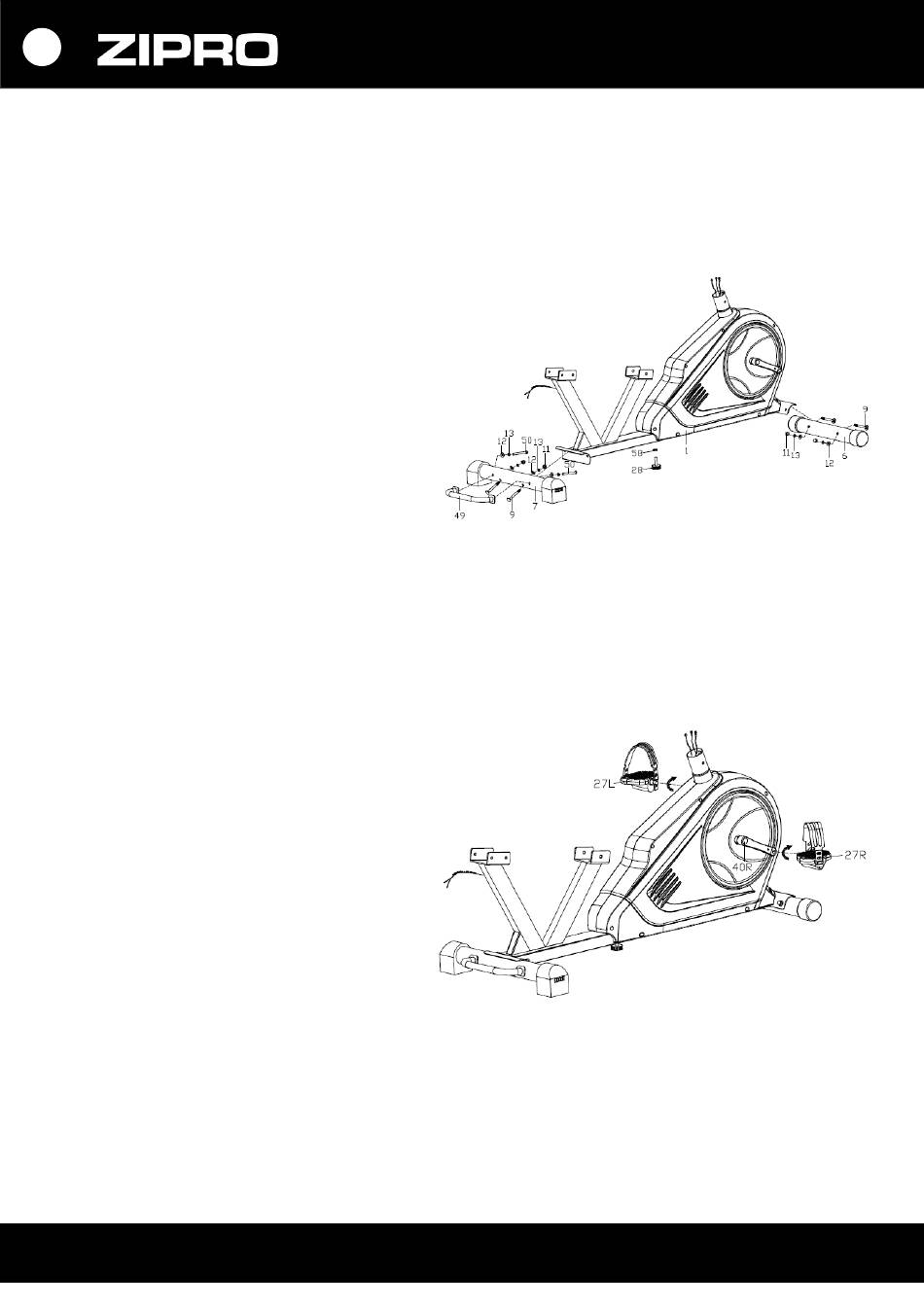

PASO 1.
Montar el agarre de transporte (49) en soporte
posterior (7), usando tornillos hexagonales (50),
arandelas de resorte (13) y arandelas de arco
(12).
Montar soporte posterior (7) y frontal (6) en
cuadro principal (1), usando tornillos (9),
arandelas de resorte (13), arandelas de arco
(12) y tuercas (58).
Enroscar la perilla de ajuste (28) con tuerca
(58) al cuadro principal (1).
¡ATENCIÓN! Antes de montar, quitar elementos
protectores de plástico y cartón, si hay.
PASO 2.
Montar pedal derecho e izquierdo. Atornille
los pedales derecho e izquierdo (27L / R) en
la manivela (40L / R). Apriete el tornillo
derecho (27R) con un movimiento. Izquierda
(27L) advierte sobre el mecanismo de
movimiento.
¡ATENCIÓN! El pedal derecho e izquierdo
están marcados con letra "R" - derecho y "L"
- izquierdo.
