05

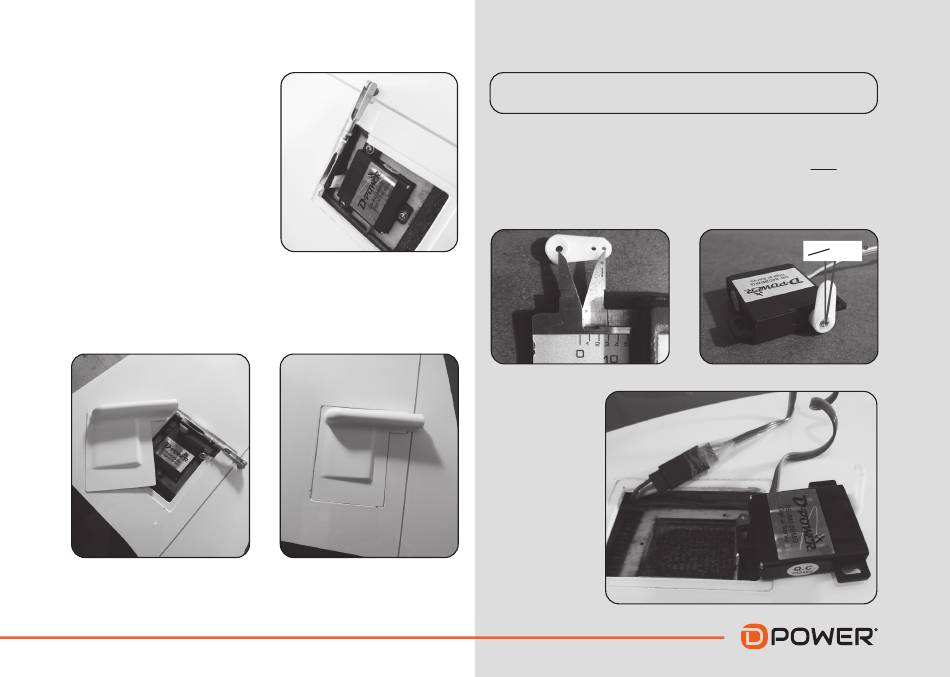

Das fertige Gestänge am Servo
und am Ruderhorn der Quer-
ruderklappe einklipsen. Das Gestänge
durch drehen justieren, sodass die
Querruderklappe genau mittig steht.
Gabelköpfe und Muttern mit Schrau-
bensicherungslack gegen verdrehen
sichern.
06
Die Servoschachtabdeckung in der Aussparung der Tragfläche
positionieren und z.B. mit Klebeband befestigen. HINWEIS: Die
Servoschachtabdeckung so positionieren, dass der Servohebel und das
Gestänge nicht die Abdeckung berühren.
07
Den Bauschritt 1 – 6 für die Montage und Anschluss des zweiten
Querrudersevos wiederholen.
MONTAGE DER WÖLBKLAPPENSERVOS
08
Den Servohebel für das Wölbklappenservo auf 13mm ablängen
(siehe Abb.) und das Loch zum Anschluss der Gestänge auf 1.5mm
aufbohren. Das Servo in Mittelstellung bringen und Servohebel nicht recht-
winklig, sondern einen Zahn versetzt nach vorne, in Richtung der Nasenleis-
te auf das Servo stecken und mit einer Schraube sichern. Der Winkel beträgt
dann ca. 100 - 105 Grad.
09
Das
Servoan-
schlusskabel mit
dem bereits in
der Tragfläche
eingezogenen
Verlängerungs-
kabel verbinden
und das Kabel im
Schacht verstau-
en. Hinweis: Die
Servosteckerver-
bindung gegen
lösen mit z.B. Kle-
beband sichern.
90° 105°
5
