05

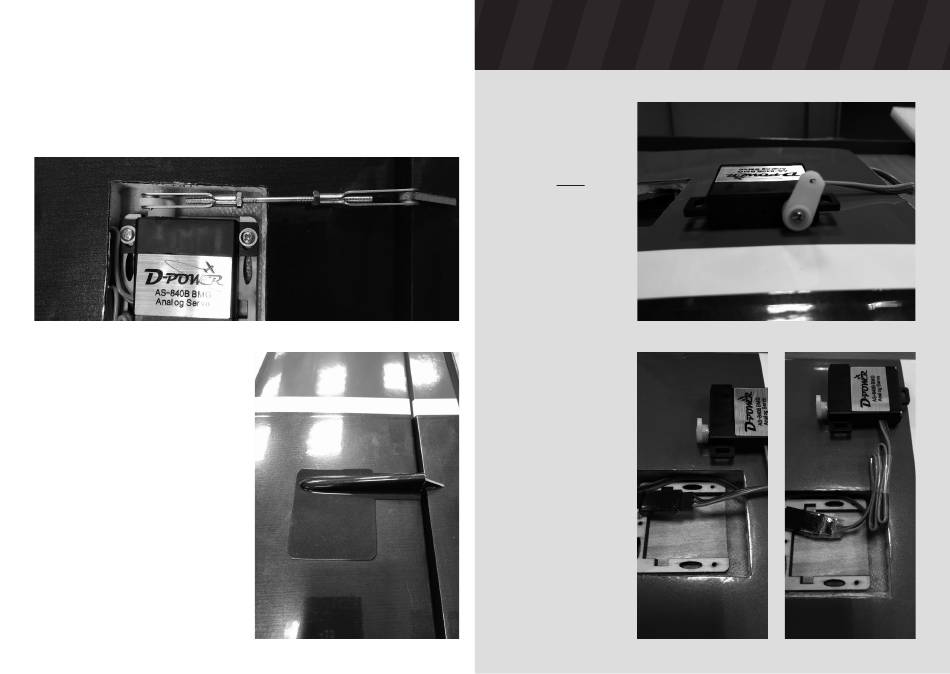

Das fertige Gestänge am Servo und am Ruderhorn der Querruderklappe ein-
klipsen. Das Gestänge durch drehen justieren, sodass die Querruderklappe
genau mittig steht. Die Gabelköpfe und Muttern mit Schraubensicherungs-
lack gegen verdrehen sichern.
06
Die Servoschachtabdeckung posi-
tionieren und z.B. mit Klebeband
befestigen.
HINWEIS: Die Servoschachtabde-
ckung so positionieren, dass der
Servohebel und das Gestänge nicht
die Abdeckung berühren.
Den Bauschritt 1 – 6 für die Montage
und Anschluss des zweiten Querru-
dersevos wiederholen.
MONTAGE DER WÖLBKLAPPENSERVOS
07
Das Servo in Mittel-
stellung bringen und
Servohebel nicht recht-
winklig, sondern einen
Zahn versetzt nach vor-
ne, in Richtung der Na-
senleiste auf das Servo
stecken und mit einer
Schraube sichern. Der
Winkel beträgt dann
ca. 100 - 105 Grad.
08
Das Servoanschluss-
kabel mit dem bereits
in der Tragfläche
eingezogenen Verlän-
gerungskabel verbin-
den und das Kabel im
Schacht verstauen.
Hinweis: Die Servoste-
ckerverbindung gegen
lösen mit z.B. Klebe-
band sichern.
