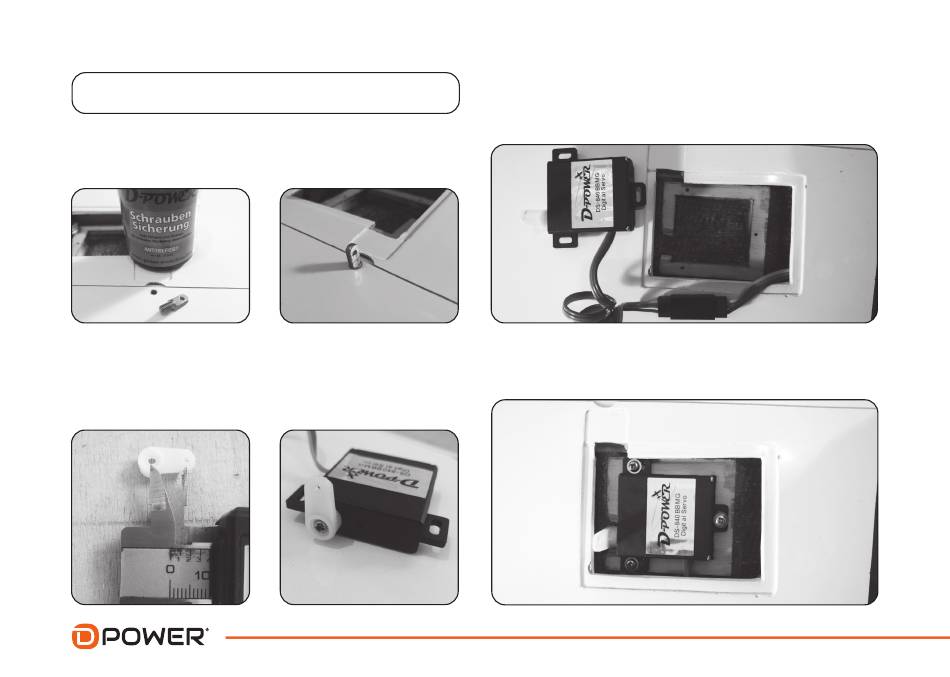

MONTAGE DER QUERRUDERSERVOS
01
Das Ruderhorn in die Gewindehülse in der Querruderklappe wie ab-
gebildet eindrehen und mit Schraubensicherungslack gegen verdre-
hen sichern.
02
Den Servohebel für das Querruderservo auf 10mm ablängen (siehe
Abb.) und das Loch zum Anschluss der Gestänge auf 1.5mm aufboh-
ren. Das Servo in Mittelstellung bringen und den Servohebel rechtwinklig auf
das Servo stecken und mit einer Schraube sichern.
4
03
Das Servoanschlusskabel mit dem bereits in der Tragfläche eingezoge-
nen Verlängerungskabel verbinden und das Kabel im Schacht verstau-
en. Hinweis: Die Servosteckerverbindung gegen lösen mit z.B. Klebeband
sichern.
04
Das Servo mit den Schrauben am Servorahmen im Servoschacht
befestigen.
