Montage Des Seitenruder-Servos - D-Power Infinity 300 Montageanleitung

18

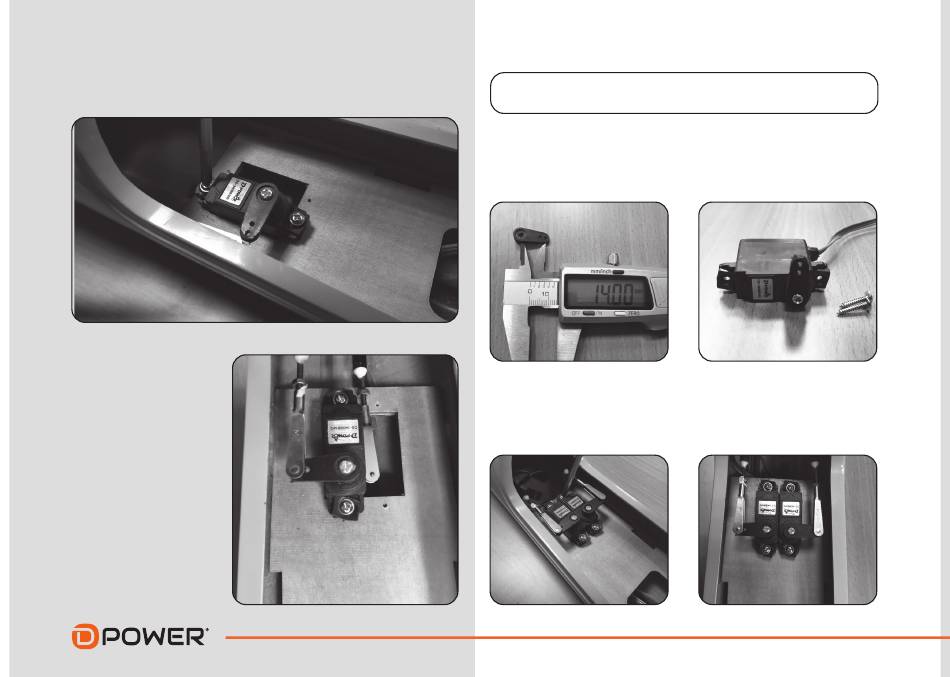

Das Servo wie abgebildet mit Schrauben im Servo / RC Brettchen
befestigen.
19
Das Anlenk-
gestänge vom
Pendelhöhenleitwerk mit
dem Servohebel ver-
binden. Den Gabelkopf
durch drehen justieren,
sodass das Pendelhö-
henleitwerk mittig steht
> weitere Informationen
zur genauen Position des
Pendelhöhenleitwerks
finden Sie in dem Ab-
schnitt „Schwerpunkt".
Gabelkopf und Mutter mit
Schraubensicherungslack
gegen verdrehen sichern.
8

MONTAGE DES SEITENRUDER-SERVOS

20
Die Servohebel auf 14 mm ablängen (siehe Abb.) und das Loch zum
Anschluss der Gestänge auf 1.5mm aufbohren. Das Servo in Mittel-
stellung bringen und den Servohebel wie abgebildet rechtwinklig auf das
Servo stecken und mit einer Schraube sichern.
21
Das Servo wie abgebildet mit Schrauben im Servo / RC Brettchen be-
festigen. Das Anlenkgestänge vom Seitenruder mit dem Servohebel
verbinden. Den Gabelkopf durch drehen justieren, sodass das Seitenruder
mittig steht.
