4. Inbetriebnahme - Quickstart
4.1 Bedienelemente - Anschlüsse - Anzeigen
Auf der Frontseite des ADI-8 QS befinden sich 16 LED Level Meter, neun Select-Taster, ein
Drehgeber, sowie 30 LEDs zur detaillierten Statusanzeige.
Im Bereich INPUT erfolgt über den Select-Taster eine Umschaltung der Eingangsempfindlich-
keit. Nach Anwahl von DIG erscheint das digitale Eingangssignal an den digitalen Ausgängen,
die AD-Wandlung ist dann deaktiviert.
Der 8-kanalige LIMITER ist sowohl analog (MODE ANA), digital (MODE DIG) als auch kombi-
niert (beide LEDs leuchten) verfügbar.

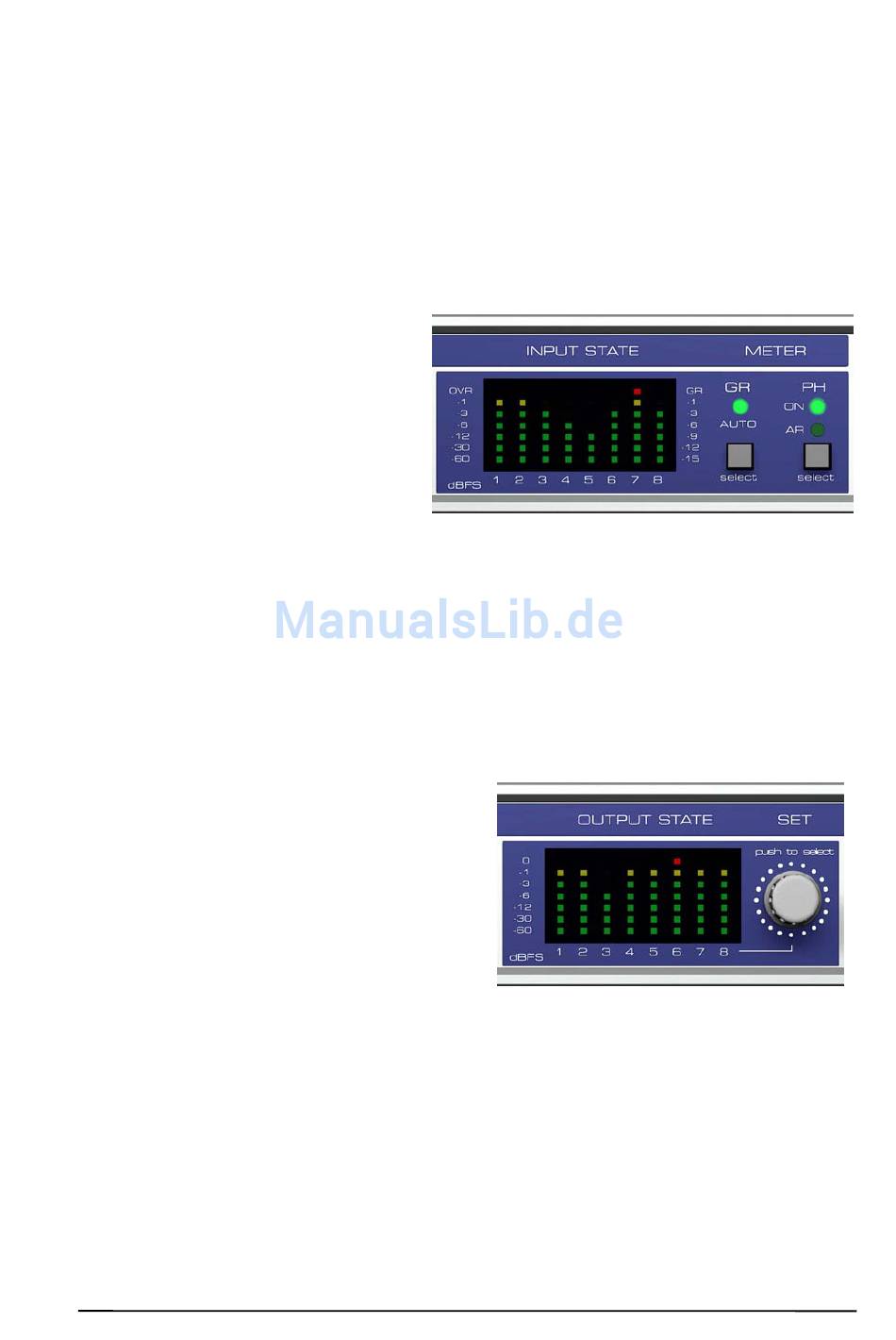

Die 8 Level Meter des INPUT STATE
zeigen den Eingangspegel pro Kanal als
digitalen Wert (dBFS). Bei aktiviertem
METER GR AUTO wird beim Einsetzen
des
Limiters
der
Wert
der
Gain
Reduction
in
dB
angezeigt.
Über
METER
PH
ist
ein
Peak
Hold
zuschaltbar, entweder dauerhaft (ON)
oder mit Auto Reset (AR) nach circa 3
Sekunden.
Ist das Setup Menü aktiv, werden die jeweils möglichen Parameterwerte in diesem Level Meter
Fenster dargestellt.
REMOTE legt die Quelle der MIDI Fernbedienung fest: MIDI Buchse, Option Slot (MADI) oder
AES/EBU.
In der CLOCK Sektion erfolgt die Auswahl der Referenzclock und des Frequenzmultiplikators.
Das digitale Eingangssignal der DA-Wandler bestimmt der Taster DIGITAL INPUT.
Die 8 Level Meter des OUTPUT STATE zeigen
den digitalen Eingangspegel pro Kanal als digi-
talen Wert (dBFS). Über den Taster METER PH
ist
ein
Peak
Hold
zuschaltbar,
entweder
dauerhaft (ON) oder mit Auto Reset (AR) nach
circa 3 Sekunden.
Ist das Setup Menü aktiv erscheint die Opti-
onsauswahl in diesem Level Meter Fenster.
Ein Drücken des Drehgebers SET (auch Encoder genannt) aktiviert das Setup Menü. Der
Drehgeber ist ein intuitiv zu bedienendes Multifunktionselement. Er dient zur Einstellung der
Trim-Werte, der Wiedergabelautstärke, und der Optionsauswahl im Setup Menü.
Der Taster OUTPUT bestimmt den analogen Referenzpegel am Ausgang, der einer Vollaus-
steuerung des DA-Wandlers entspricht, und damit auch mit den Level Metern übereinstimmt.
Bedienungsanleitung ADI-8 QS © RME
7
