Auf der Rückseite des ADI-8 QS befinden sich acht analoge Eingänge, acht analoge Ausgänge,
ein Netzteilanschluss, ein Anschluss für die mitgelieferte Fernbedienung, MIDI I/O, Wordclock
I/O, der I64 Option Slot, sowie sämtliche digitalen Eingänge und Ausgänge (AES/ADAT).
ANALOG INPUTS: Acht symmetrische Line Eingänge, Stereo-Klinke und D-Sub.
ANALOG OUTPUTS: Acht symmetrische Line Ausgänge, Stereo-Klinke und D-Sub.

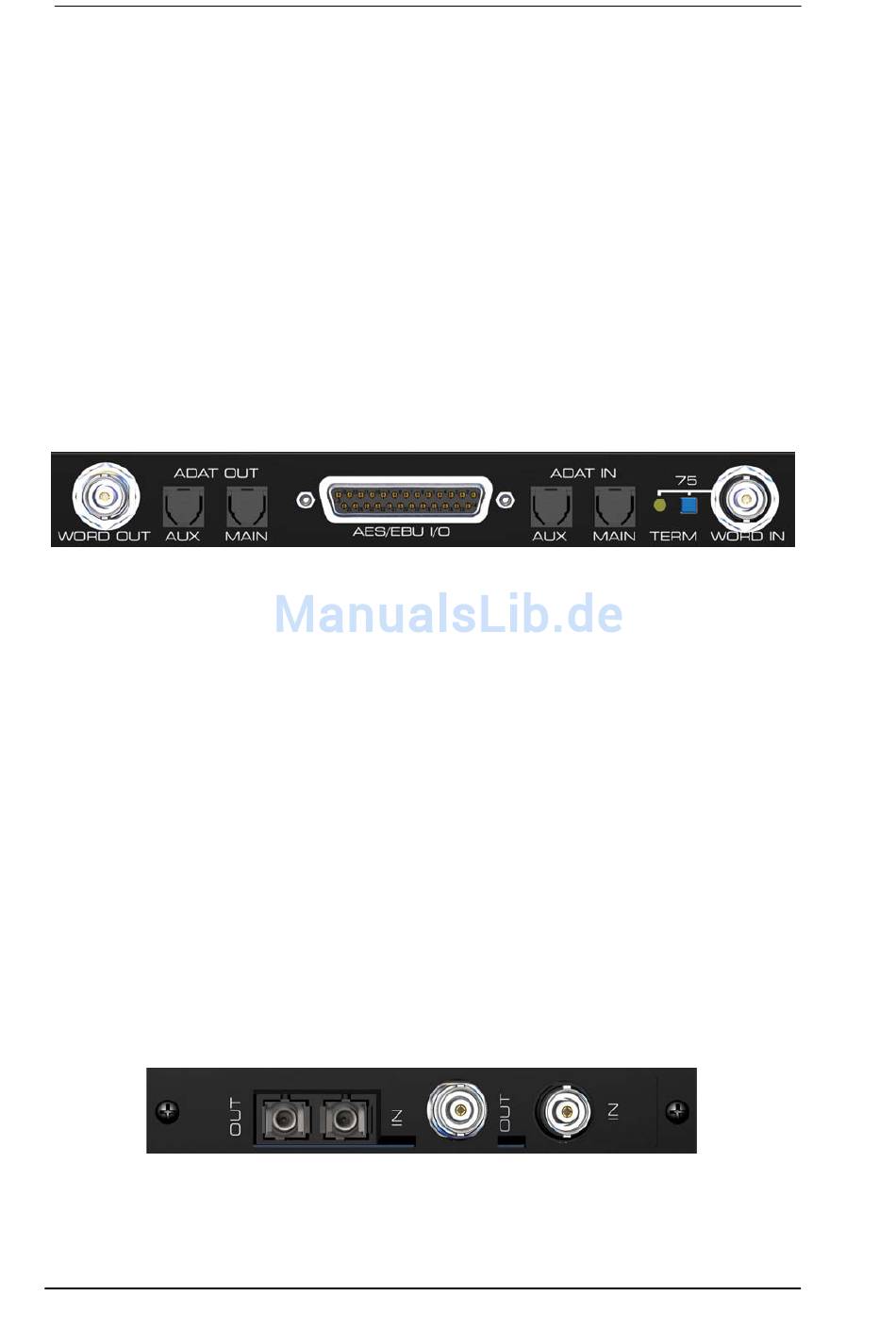

AES/EBU I/O (25-pol D-Sub): Die D-Sub Buchse enthält vier AES/EBU Ausgänge (AD-Signale)
und vier AES/EBU Eingänge (DA-Signale). Die 25-polige D-Sub Buchse ist nach dem weit ver-
breiteten Tascam Standard beschaltet (Pinbelegung siehe Kapitel 16.9). Die AES I/Os sind
trafosymmetriert. Der Eingang ist hoch empfindlich, und akzeptiert daher alle üblichen Digital-
quellen, auch SPDIF.
ADAT I/O MAIN (TOSLINK): Standard ADAT optical Port.
ADAT I/O AUX (TOSLINK): Überträgt weitere Kanäle bei aktiviertem Sample Multiplexing.
WORD IN (BNC): Über den versenkten Druckschalter kann der Eingang intern mit 75 Ohm
terminiert werden.
WORD OUT (BNC): Standard Wordclock Ausgang.
MIDI I/O (5-pol DIN): MIDI Eingang und Ausgang über 5-polige DIN Buchse. Zur Fernsteuerung
des ADI-8 QS und - bei installierter MADI Card - zur Übertragung von MIDI Daten über MADI.
REMOTE (Mini-DIN): Anschluss für die mitgelieferte Fernbedienung.
Kaltgerätestecker für Netzanschluss. Das speziell für den ADI-8 QS entwickelte, interne Hi-
Performance Schaltnetzteil arbeitet im Bereich 100 V bis 240 V AC. Es ist kurzschlusssicher,
besitzt ein integriertes Netzfilter, regelt Netz-Spannungsschwankungen vollständig aus, und
unterdrückt Netzstörungen.
Bei installierter I64 MADI Card:
MADI I/O optical: Standard MADI Ports.
MADI I/O koaxial (BNC): Standard MADI Ports.
Bedienungsanleitung ADI-8 QS © RME
