verso l'essiccatore
verso il relè Buchholz

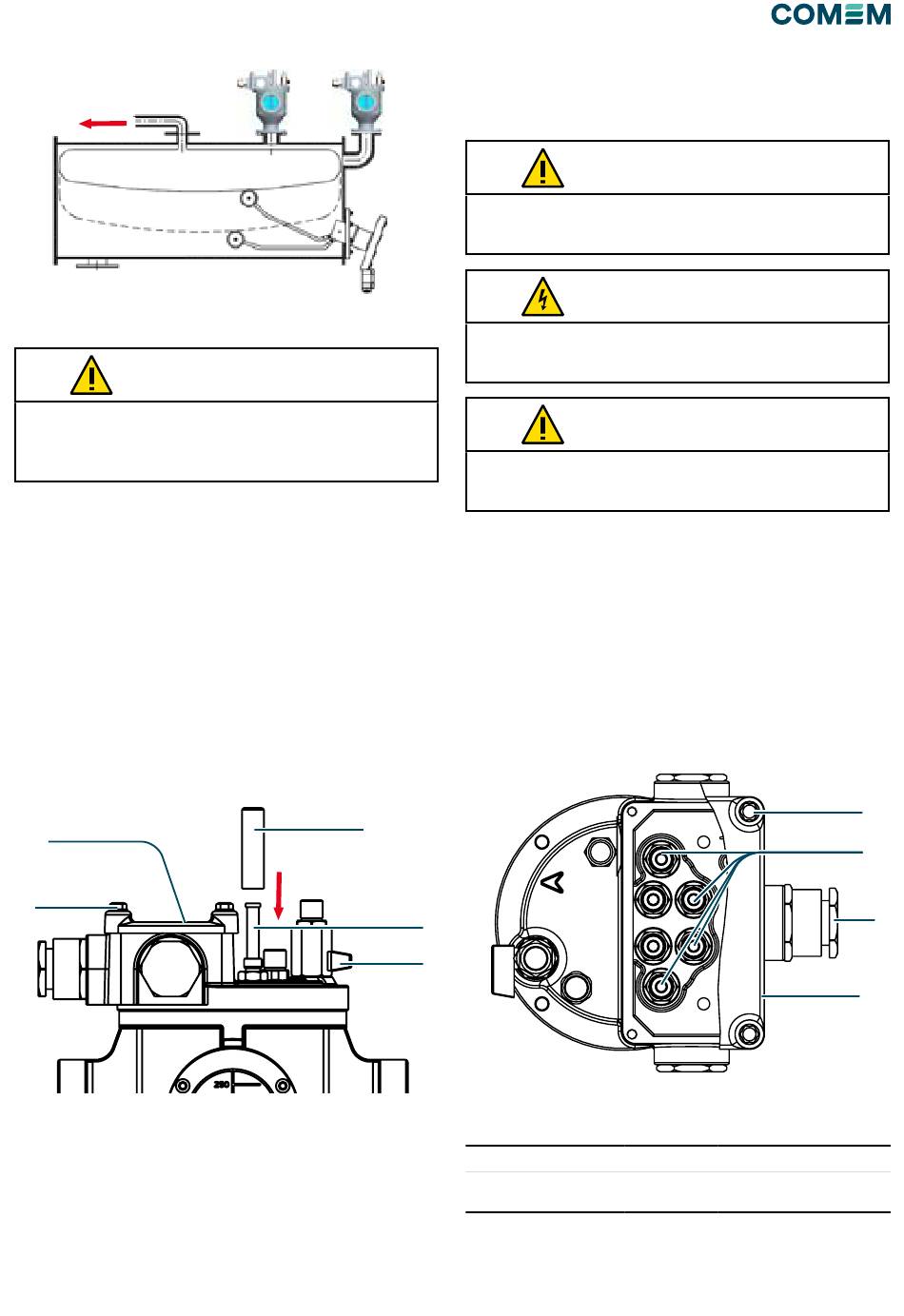

Figura A/2
ATTENZIONE
Accertarsi che durante l'installazione sporco, umidità ed altre
sostanze non entrino all'interno del relè.
L'olio del trasformatore/reattore non deve contenere materiali
conduttivi!
Dopo l'installazione, verificare le funzionalità del relè.
I contatti (allarme e sgancio) possono essere testati ma-
nualmente premendo il pulsante (prova meccanica).
Prova meccanica
Rimuovere il tappo (fig.B/1) quindi premere verso il basso
il pulsante (fig.B/2) seguendo la direzione indicata dalla
freccia rossa (figura B). Tramite questa azione meccanica
i galleggianti vengono sospinti verso il basso e i contatti
vengono attivati (la sequenza allarme/sgancio o viceversa
non è univoca). Il pulsante deve essere velocemente
rilasciato (non si deve accompagnare la sua risalita) per
ritornare alla posizione iniziale ed esser quindi riarmato. Al
termine della verifica richiudere il tappo. Questa prova non
fornisce la conformità dello schema elettrico .
3
4
Figura B
R1 (posizione 1) R1 (posizione 2)
Indicatore di livello
1

Connessioni elettriche

Le connessioni elettriche devono essere effettuate da personale
qualificato e formato in accordo alle legislazioni di sicurezza ed
ambiente in vigore nei paesi interessati.
AVVERTIMENTO
Tensioni elettriche pericolose!
É obbligatorio disconnettere l'alimentazione durante il cablaggio
del dispositivo.
Durante il montaggio della scatola elettrica fare attenzione a
non danneggiare la guarnizione; se tale imprevisto dovesse
verificarsi, la stessa va sostituita.
I cavi multipolari di segnale possono essere inseriti nel
relè R1 tramite i pressacavi (M25x1.5 – fig.C/3). La sezio-
ne trasversale consigliata per il conduttore (in rame) è di
1.5 mm . La massima sezione trasversale che può essere
2
utilizzata è di 2.5 mm
Per eseguire il cablaggio:
• Svitare le 5 viti imperdibili M5 (fig.C/1)
• Rimuovere il coperchio della morsettiera (fig.C/2)
• Inserire i cavi nel pressacavo (fig.C/3)
• Collegare i cavi ai terminali in morsettiera (fig.C/4) in
accordo allo schema elettrico del dispositivo (tab.1)
2
5
Figura C
Schema Contatto
(4)
d'allarme
A NO
(1)
L C.O.
(3)
(1) NO: contatto normalmente aperto;
(2) NC: contatto normalmente chiuso
(3) CO: contatto in scambio; per altre opzioni contattare COMEM
(indirizzo di posta elettronica: customerservice@it.comem.com)
Tabella 1
ATTENZIONE
ATTENZIONE
.
2
Terminale Contatto di
d'allarme sgancio
3-4 NO
NO : 4-C2 C.O.
NC : 3 - 4
(2)
1
4
3
2
Terminali di
sgancio
1-2
NO : 2-C1
NC : 1-2
