Plan Alarmkon- Alarmklem-
(4)
takt men
A NO 3-4
(1)
L C.O. NO: 4-C2
(3)
NC
(1) NO: Schließer (Arbeitskontakt)
(2) NC: Öffner (Ruhekontakt)
(3) C.O.: Umschaltkontakt
(4) Für weitere spezifische Schaltpläne kontaktieren Sie bitte Comem
(E-Mail: customerservice@it.comem.com)
Tabelle 1
Pneumatischer Test mit Druckluftventil
Dieser wird durch Einleiten von Luft mit Hilfe einer
Pumpe durchgeführt (wird auf Anfrage als Zubehör
geliefert), dadurch sinkt der Ölstand im Relais und der
Alarmschwimmer wird betätigt.
Bei Verwendung des Zubehörs wie folgt vorgehen:
• Den Stecker (Abb. D/2) entfernen, das Ventil (Abb. D/3)
und den entsprechenden Stutzen auf das Relaisventil
schrauben (Abb. D/1).
• Die Kappe (Abb. D/4) entfernen, die Pumpe (Abb. D/5)
mittels Gewindeanschluss einsetzen und den Hebel auf
OFF stellen, dann ausreichend Luft hineinpumpen, um
die Innenmechanismen zu aktivieren.
• Zur Wiederherstellung des Ölstands und zum
gleichzeitigen Entlüften der Luft im Inneren den Stecker
(Abb. D/7) entfernen und den Kugelhahn öffnen
(Abb. D/6).
• Nach diesen Vorgängen Hahn (Abb. D/6) und
Stecker (Abb. D/7) schließen, Pumpe (Abb. D/5) und
entsprechendes Zubehör (D/3) entfernen(Abb. D/4)
und das Ventil (Abb. D/1) mit dem Stecker verschließen
(Abb. D/2).
3
2
7
6

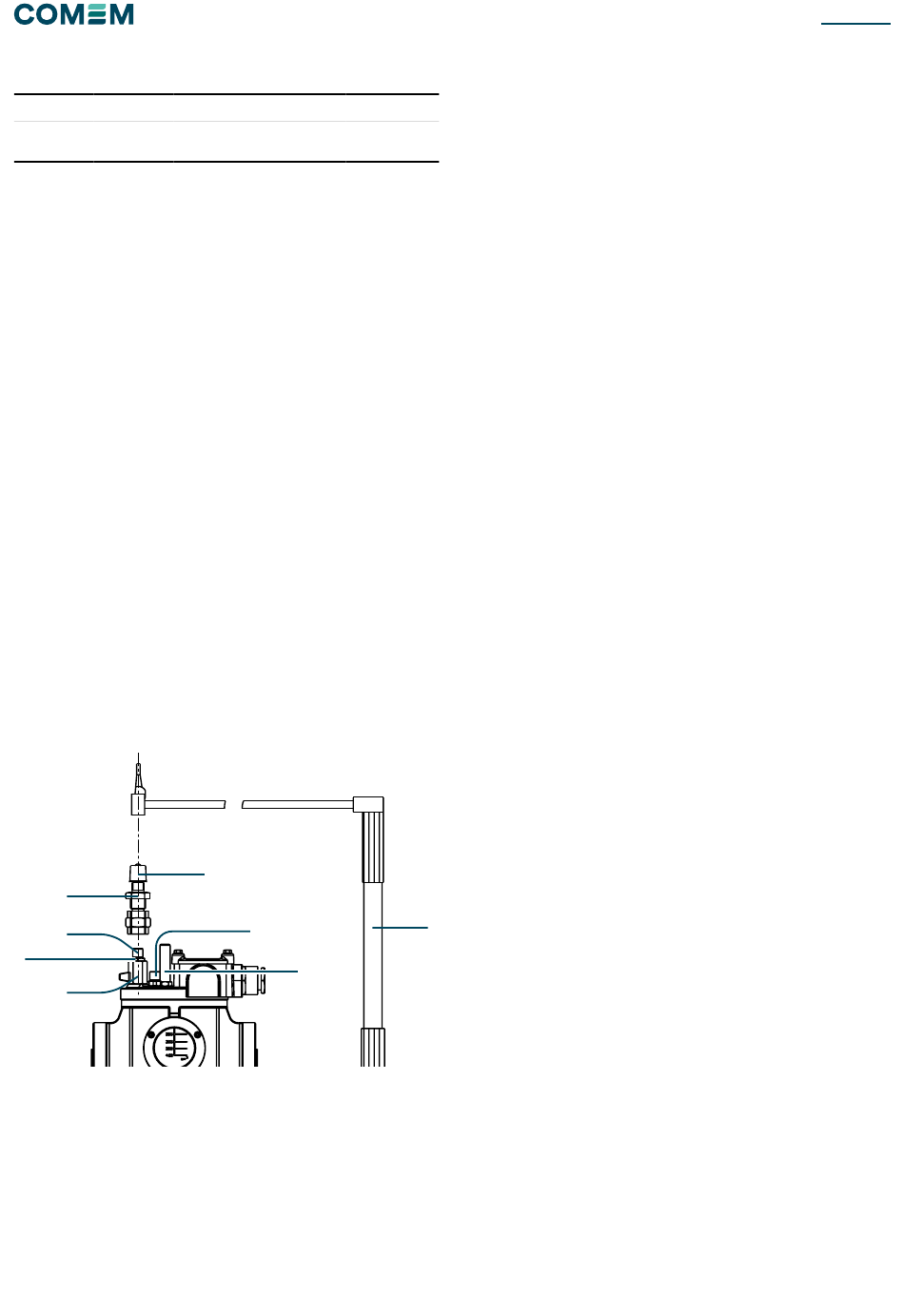

Abbildung D
14
Auslöse- Auslöseklem-
kontakt men
NO 1-2
C.O. NO: 2-C1
: 3-4 NC: 1-2
(2)
4
1
7
Was im Fall von
Gasansammlungen zu
tun ist
Im Alarmfall sollte das Gas unverzüglich kontrolliert
werden, um die Ursache des Fehlers festzustellen und
weitere Schäden zu vermeiden. Zu diesem Zweck Gas aus
dem Relais entnehmen und analysieren. Für Gasentnahme
und Transport wird die Verwendung des von COMEM
gelieferten „Gasentnahmegeräts" empfohlen.
5
