Sicherheit

Sicherheitshinweise
Stellen Sie sicher, dass die Person, die das Relais
installiert, in Betrieb nimmt und bedient:
• technisch qualifiziert und kompetent ist.
• diese Montageanleitung in vollem Umfang beachtet.
Unsachgemäße Bedienung oder Fehlanwendungen
könnten Folgendes gefährden:
• Leib und Leben.
• Das Gerät oder andere Anlagen des Betreibers.
• Die korrekte Gerätefunktion.
Das Öffnen des Geräts führt zum Erlöschen Ihrer
Garantie.
Die Sicherheitshinweise in diesem Handbuch werden
auf drei unterschiedliche Arten abgebildet, um wichtige
Informationen hervorzuheben.
WARNUNG
Diese Informationen weisen auf besondere Gefahr für Leben
und Gesundheit hin. Die Nichtbeachtung einer solchen Warnung
kann zu schweren oder tödlichen Verletzungen führen.
VORSICHT
Diese Informationen weisen auf besondere Gefahren für die
Anlage oder anderes Eigentum des Benutzers hin. Schwere oder
tödliche Verletzungen können nicht ausgeschlossen werden.
Dieser Hinweis erteilt wichtige oder spezifische Informationen
in Bezug auf die Anlage oder das Arbeiten mit der Anlage.
Sicherheitshinweise zum Gerätebetrieb
Die elektrische Installation unterliegt den einschlägigen
nationalen Sicherheitsvorschriften.
Aus Sicherheitsgründen ist der Anschluss des
Erdungskabels obligatorisch.
VORSICHT
Installation, elektrischer Anschluss und Montage des
Geräts dürfen nur von Fachpersonal und gemäß dieser
Betriebsanleitung vorgenommen werden.
Es liegt in der Verantwortung des Benutzers sicherzustellen,
dass das Gerät nur bestimmungsgemäß verwendet wird.
Vermeiden Sie aus Sicherheitsgründen bitte jegliche unbefugten
und unsachgemäßen Eingriffe.
WARNUNG
Alle geltenden Brandschutzbestimmungen müssen streng
befolgt werden.
12
HINWEIS

Produktbeschreibung

Bei Verteiltransformatoren wird das Gasrelais auf dem
Transformatorenkessel montiert. Wenn im Transformator
Gas erzeugt wird, wird es in der Kammer des Relais
gesammelt und erzeugt ein Alarm- und Auslösesignal.
Alternativ wird das Relais oben auf Ölkonservatoren
montiert und löst den Transformator aus, sobald Luft aus
dem Luftsack entweicht.
WARNUNG
Es ist wichtig, vor der Inbetriebnahme des Geräts die auf den
Typenschildern und in der Betriebsanleitung angegebenen
Grenzwerte zu beachten.

Installation

Montage
VORSICHT
Die in diesem Handbuch enthaltenen Betriebs- und
Installationsvoraussetzungen sind streng zu beachten.
Andernfalls kann es zu Schäden oder Funktionsstörungen am
Gerät kommen.

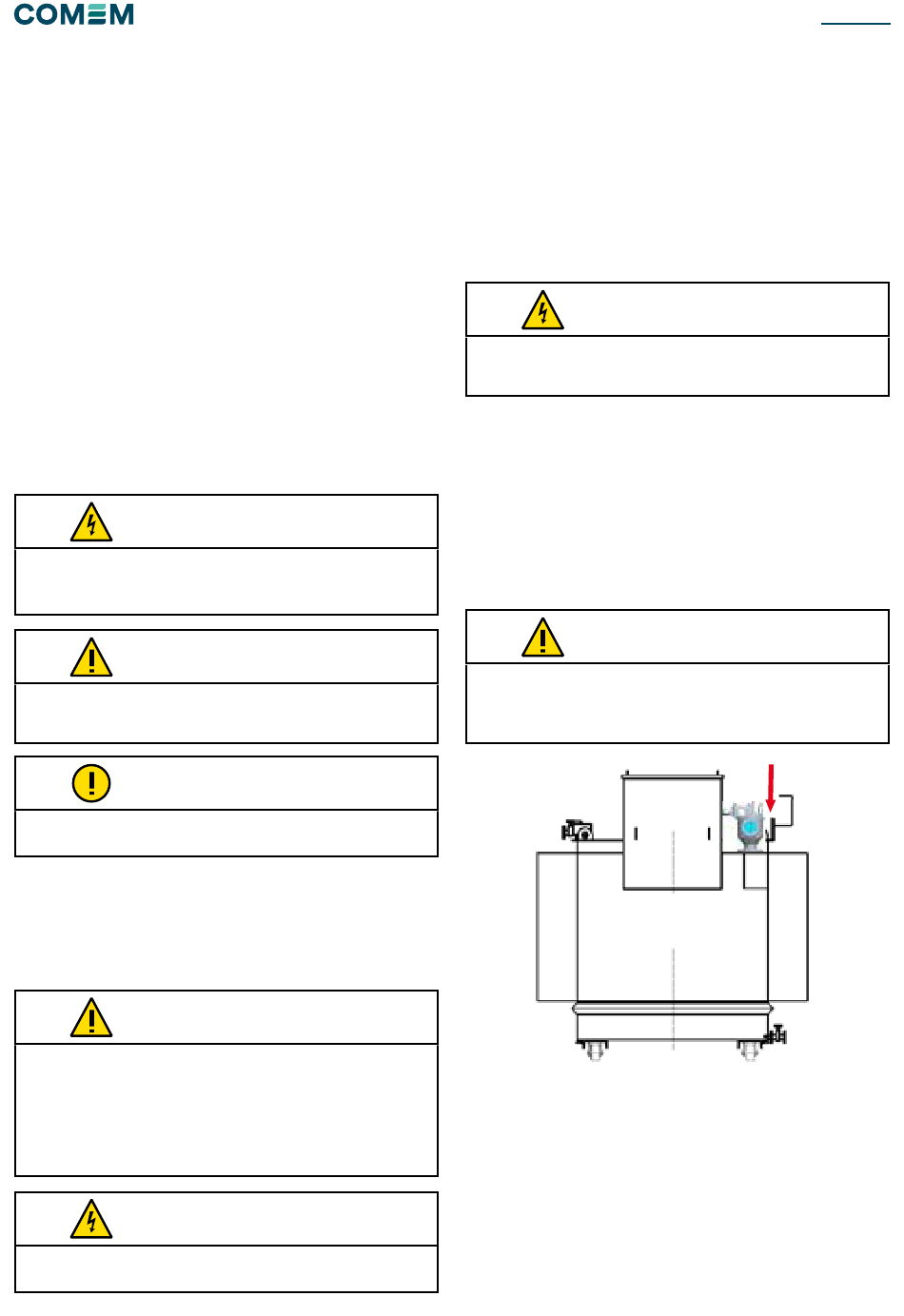

Abbildung A/1
Das Relais R1 kann mit 4 Schrauben und Muttern M10
auf dem hermetischen Transformator (Abb. A/1) oder auf
der Oberseite des Konservators (siehe Montageskizze
(Abb. A/2) montiert werden. Fester Sitz wird mittels einer
NBR-Flachdichtung erreicht (Hinweis: Sie ist nicht im
Lieferumfang des Gerätes enthalte). Nach der Montage
und vor der Inbetriebnahme des Gerätes muss die Luft im
Gehäuse durch Öffnen des Gasablasshahns (Abb. B/5)
abgelassen werden.
RELAIS R1
Pos. 3
