Sécurité
Consignes de sécurité
Assurez-vous que toute personne qui installe, met en
service et fait fonctionner le relais R1 :
• Est techniquement qualifiée et compétente.
• Respecte entièrement les présentes instructions de
montage.
Les opérations inappropriées ou l'utilisation à mauvais
escient pourraient mettre en danger :
• La vie et les membres ;
• L'équipement et les autres biens de l'exploitant ;
• Le bon fonctionnement de l'équipement.
L'ouverture de l'appareil annulera votre garantie.
Les consignes de sécurité dans le présent manuel sont
indiquées sous trois différentes formes pour souligner les
informations importantes.
AVERTISSEMENT
Ces informations indiquent un danger particulier à la vie et à
la santé. L'ignorance de cet avertissement peut mener à des
blessures graves ou fatales.
PRUDENCE
Ces informations indiquent un danger particulier pour
l'équipement ou d'autres biens de l'utilisateur. Il ne faut pas
exclure le risque de blessure grave ou fatale.
REMARQUE
Ces notes fournissent des informations importantes
ou spécifiques concernant l'équipement ou quant au
fonctionnement de l'équipement.
Notes de sécurité sur l'utilisation de l'équipement
L'installation électrique est sujette aux règles de sécurité
nationales s'y afférent.
Pour des raisons de sécurité, il est obligatoire de brancher
le câble de mise à la terre.
PRUDENCE
L'installation, le raccordement électrique et le montage de
l'appareil ne peuvent être effectués que par un personnel
qualifié et uniquement conformément au présent manuel
d'instructions. Il est de la responsabilité de l'utilisateur de
s'assurer que l'appareil est utilisé pour une application spécifiée
seulement. Pour des raisons de sécurité, veuillez éviter les
travaux non autorisés et inappropriés.
AVERTISSEMENT
Toutes les réglementations applicables en matière de protection
incendie doivent être strictement respectées.
20

Description du produit

Pour le transformateur de distribution, le relais de gaz
est monté sur le réservoir du transformateur. Lorsque
du gaz est généré dans le transformateur, il monte vers
le conservateur et recueille dans la chambre supérieure
du relais déclenchant le signal d'alarme et du coupure.
Alternativement, il est monté au-dessus des conservateurs
d'huile et une fois qu'il y a flux d'air de la poche d'air, il
déclenche le transformateur.
AVERTISSEMENT
Il est important d'observer les valeurs de limite indiquées sur la
plaque signalétique et dans les instructions d'utilisation avant
de mettre l'appareil en marche.

Installation

Assemblage
PRUDENCE
Les exigences en matière d'utilisation et d'installation décrites
dans le présent manuel doivent être rigoureusement suivies.
Autrement, l'appareil peut s'abîmer ou un dysfonctionnement
peut se produire.

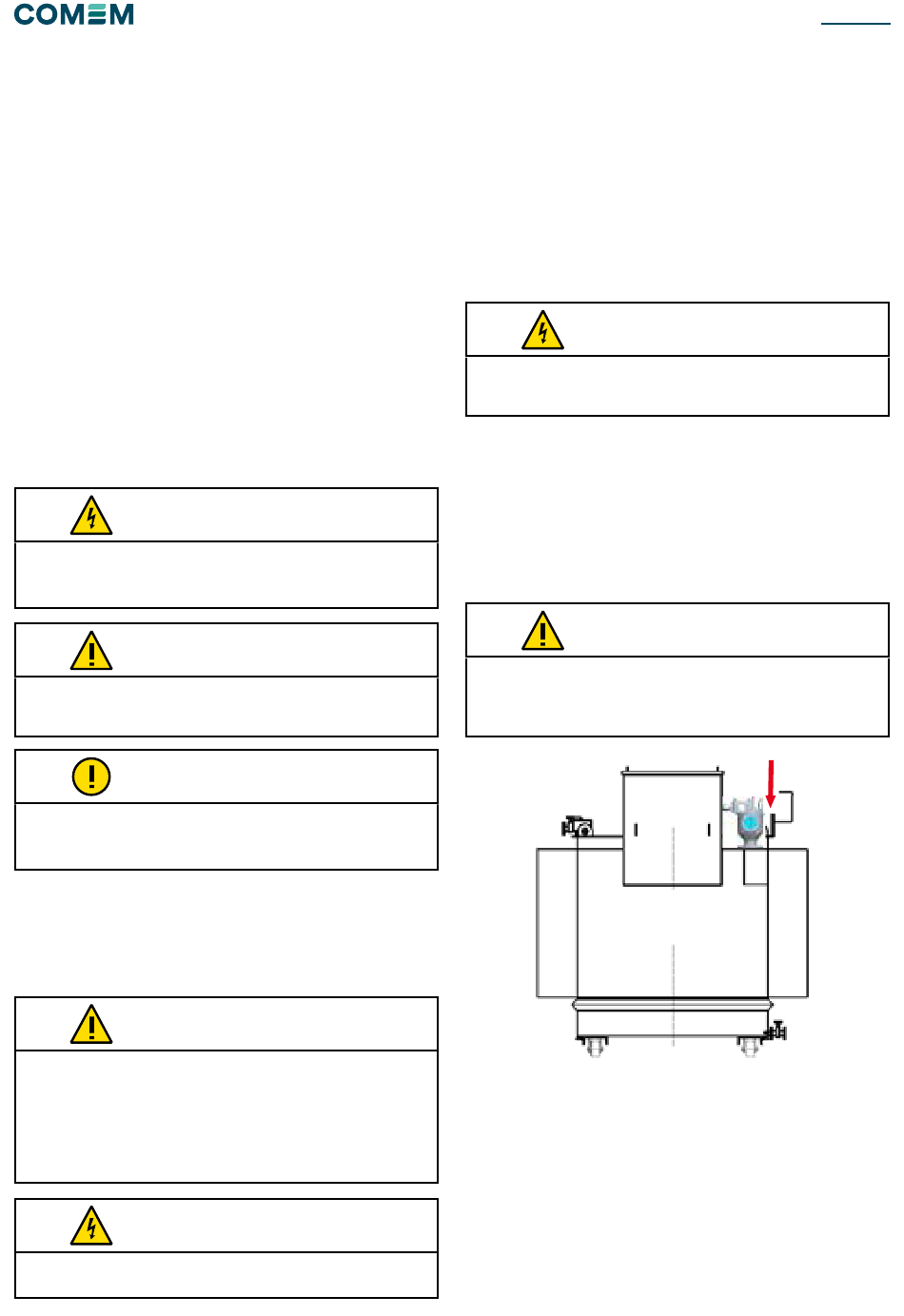

Figure A/1
Le relais R1 peut être installé sur le transformateur
hermétique (Figure A/1) ou au-dessus du conservateur
(voir le schéma de montage de la Figure A/2) à l'aide de
4 vis et écrous M10. Le serrage est obtenu à l'aide d'un
joint plat fabriqué en matériau NBR (sachez qu'il n'est pas
fourni avec le dispositif). Après le montage et avant que
l'appareil ne commence à fonctionner, l'air à l'intérieur du
corps doit être retiré en ouvrant le robinet de libération de
gaz à la (Fig. B/5).
RELAIS R1
Pos. 3
