Allgemeines
SKT 2-01
2
Allgemeines
2.1 Lieferumfang
•
1 × 8PSK/QPSK-COFDM-Twinkassette SKT 2-01
•
1 × DC-Verbindungskabel SKZ 4-00
•
1 × Bedienungsanleitung
Hinweis
Im Lieferumfang der SKT 2-01 sind die Fernbedienung und das Netzteil nicht enthalten. Diese sind
entweder optional erhältlich oder aber in der Kopfstellen-Grundeinheit SKS x-xx enthalten.
2.2 Beschreibung
Die SKT 2-01 kann entweder in einer Kopfstellen-Grundeinheit SKS x-xx oder im Stand-Alone-Modus
betrieben werden. Die Remux-Transmodulator-Twinkassetten sind 8PSK/QPSK-Umsetzer, die alle nach
DVB-S Standard modulierten Programme in COFDM-modulierte DVB-T-Signale konvertieren. Jede
Kassette hat zwei digitale SAT-ZF-Eingänge und zwei HF-Ausgänge. Die Twinkassetten beinhalten zwei
unabhängig voneinander arbeitende Kanalzüge. Ein Kanalzug besteht aus einem digitalen Tuner, der
digitalen Signalaufbereitung und einem Ausgangsmodulator.

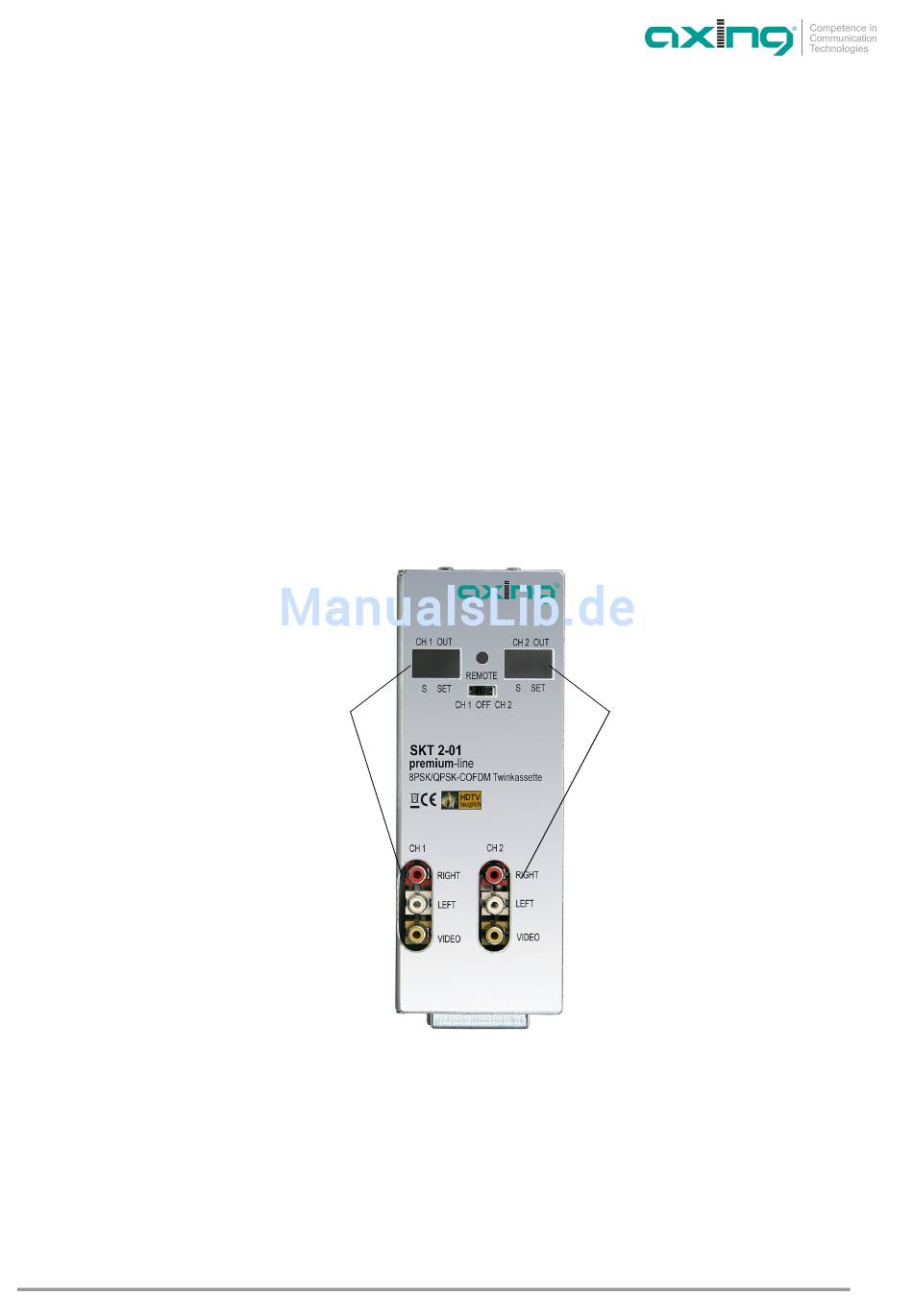

Abb. 1
SKT 2-01 - Frontansicht
Die Kanalzüge (1 und 2) können über ein entsprechendes CA-Modul kodierte Programme entschlüsseln.
Die Programmierung der Twinkassetten wird in jedem Kanalzug einzeln vorgenommen und erfolgt über
ein OSD-Menü (On Screen Display). Die aufbereiteten Eingangssignale gelangen über die HF-
Ausgangsbuchsen zum Ausgangssammelfeld der Grundeinheiten.
Seite 4
1
© AXING AG – Stand: 31.7.12 – technische Änderungen und Irrtümer vorbehalten
