LBM-300/310

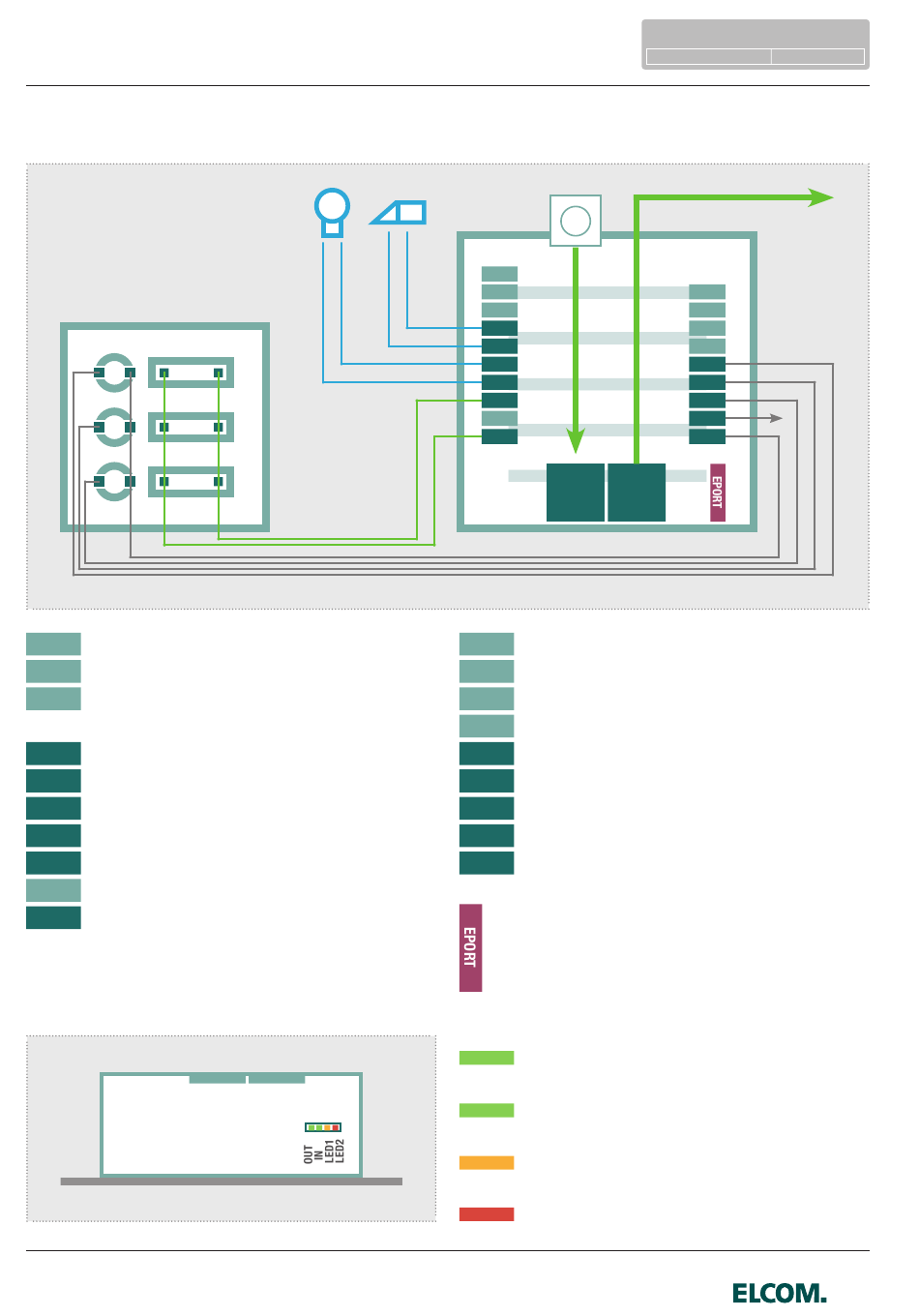

Anschluss und Versorgung

Anschluss der Ruftaster, Namenschild-Beleuchtung und Relais

Erdungskontakt
PE
Bezugsmasse +UB
0V
Betriebsspannung von externem
+UB
Netzgerät (28VDC, 1A)
REL1.1
Relais (Schließer) potentialfrei,
max. 24V / 2A
REL1.2
REL2.1 Relais (Schließer) potentialfrei,
max. 24V / 2A
REL2.2
Ausgang 24VDC, 200mA
+24V
nicht belegt / keine Funktion
ELAN
Masse für +24V Ausgang
GND
LED Status-Anzeigen
www.elcom.de
ab Firmware V8.1
PE
0V
+UB
REL1.1
REL1.2
REL2.1
REL2.2
+24V
ELAN
GND
NETWORK NETWORK
OUTPUT INPUT
Zentralruf-Taster
S3B
Masse für Zentralruf-Taster
GND
nicht belegt / keine Funktion
+5V
nicht belegt / keine Funktion
LEDB
Anschluss Ruftaster 1
Z1
Anschluss Ruftaster 2
Z2
Anschluss Ruftaster 3
Z3
Anschluss Ruftaster 4
Z4
Masse für Ruftaster 1 - 4
GND
Erweiterungsport
für den Anschluss von IP Displaycall-Modul DBM-300,
IP Direktwahl-Tastaturmodul TBM-300 und IP Dioden-
matrix-Modul MBM-300.
OUT (Grün) Dauerhaft an: Ein Gerät ist mit dem Output-
Netzwerkport verbunden und in Betrieb. Kur-
zes Aufblinken signalisiert: Datenverkehr.
IN (Grün) Das Türlautsprecher-Modul ist mit dem Netz-
werk verbunden und in Betrieb. Kurzes Auf-
blinken signalisiert: Datenverkehr.
LED1 (Orange) Dauerhaft an: Türlautsprechermodul befindet
sich in einer Sprechverbindung. Blinken: Der
Werksreset ist abgeschlossen.
LED2 (Rot) Dauerhaft an: Das Türlautsprechermodul ist
nicht am SIP-Server registriert.
TION
ALLA
INST
Dokument: Version 3.0 Datum: 03.08.2015
S3B
GND
+5V
LEDB
Z1
Z2
Z3
Z4
GND
3
