DBM-300
IP
AUDIO
Anschluss und Versorgung
Allgemein
Das Call-Display-Modul DBM-300 ist eine Erweiterung für das Türsprechmodul LBM-300. Es ermöglicht dem Anwender in ei-
nem festgelegten Bereich an Telefonbucheinträgen (Name des Teilnehmers) zu blättern und einen Eintrag anzuwählen.
Anschluss und Versorgung

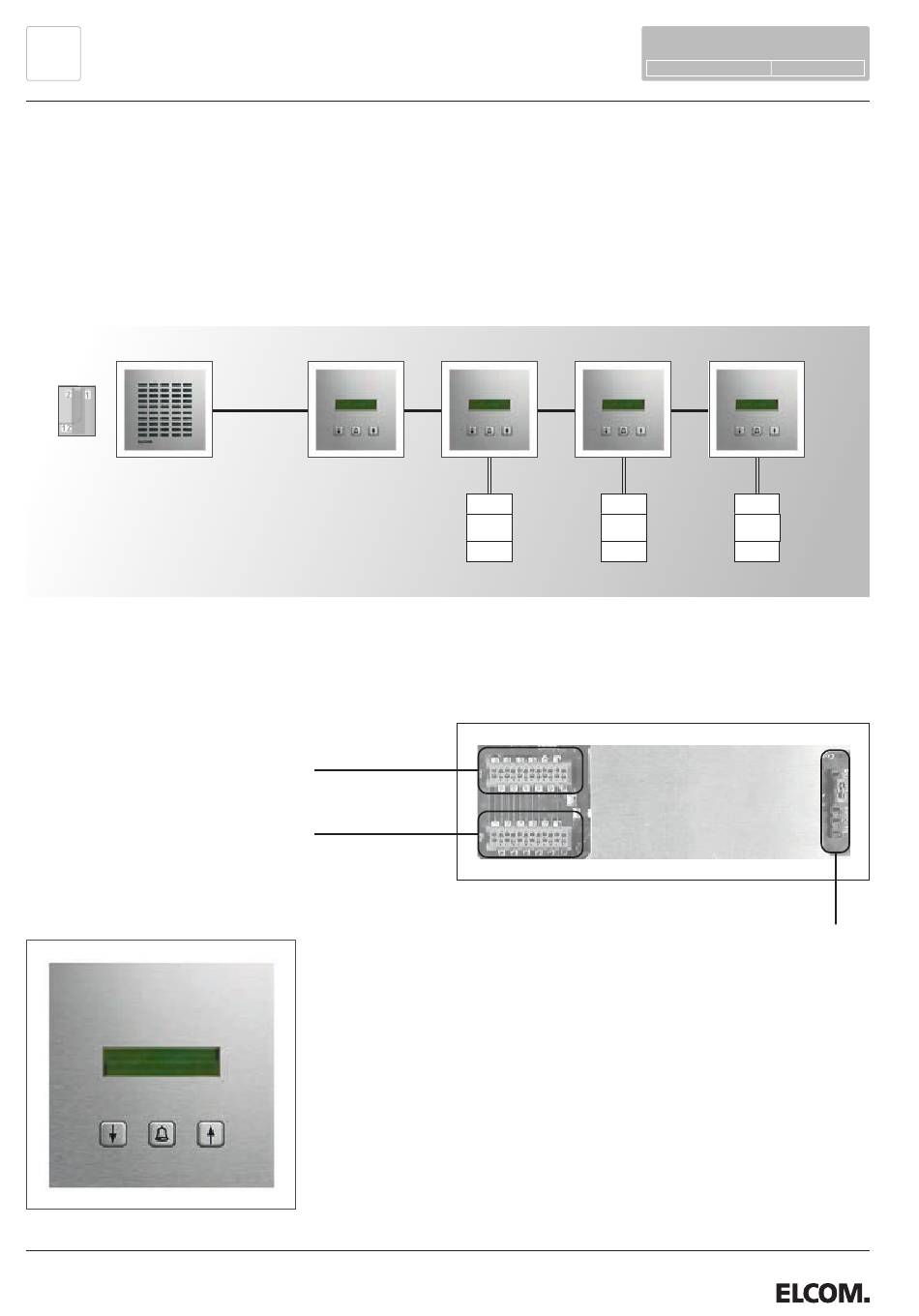

Es können bis zu 4 Displaymodule an ein Türsprechmodul angeschlossen werden, so dass man vier Rufnummernblöcke aus
dem Telefonbuch getrennt auflisten kann. Wird mehr als 1 Modul angeschlossen, so müssen alle weiteren Module separat mit
28VDC versorgt werden, da das Türsprechmodul maximal ein Displaymodul über die interne Spannungsversorgung betreiben kann.
Anschluss Türsprechmodul LBM-300 bei
erstem Display-Call-Modul, Anschluss
vorhergehendes Display-Call-Modul bei
Kaskadierung
Anschluss für weiteres Display-Call-Modul
Bedienelemente
Erweiterungsport
Pfeil runter / hoch
Zur Auswahl des Rufziels im Betrieb
Zum Menüwechsel im Konfigurationsmodus
Glocken-Symbol
Zur Rufanwahl des angezeigten Rufziels im Betrieb
Zur Auswahl des angezeigten Menüeintrags im Konfigurationsmodus
28VDC
28VDC
NGV-500
NGV-500
Netzgerät
Netzgerät
INSTALLATION
Dokument: Version 2.0
Datum: 31.01.2013
28VDC
NGV-500
Netzgerät
Jumper für Konfigurationsmodus
3
