Abb. 13: Betriebsmittel Ablassen - Pfeiffer Vacuum DUO 1.6 Betriebsanleitung

Wartung
7
6
5

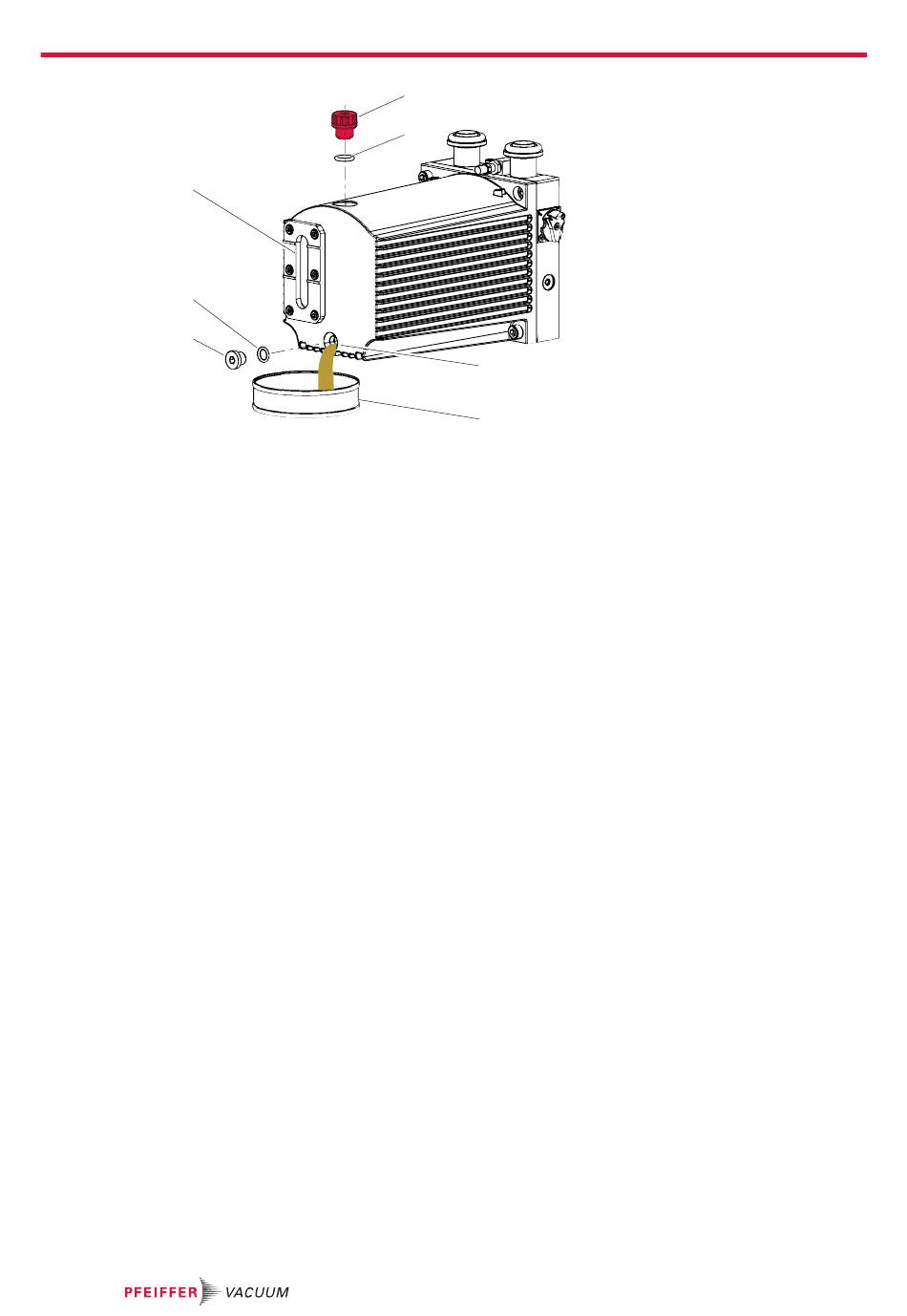

Abb. 13:
1 Einfüllschraube
2 O-Ring
3 Ablassöffnung
4 Auffanggefäß
Benötigtes Verbrauchsmaterial
● Betriebsmittel der Vakuumpumpe
Benötigte Werkzeuge
● Innensechskantschlüssel, SW 5
● Kalibrierter Drehmomentschlüssel (Anziehfaktor ≤ 2,5)
Benötigtes Hilfsmittel
● Auffanggefäß (> 0,5 l)
Betriebsmittel ablassen
1. Schrauben Sie die Einfüllschraube heraus.
2. Stellen Sie ein Auffanggefäß unter die Ablassöffnung.
3. Schrauben Sie die Ablassschraube heraus.
4. Lassen Sie das Betriebsmittel in das Auffanggefäß ablaufen.
Restliches Betriebsmittel mobilisieren
1. Schrauben Sie die Einfüllschraube ein.
2. Schrauben Sie die Ablassschraube ein.
3. Schalten Sie die Vakuumpumpe bei offenem Vakuumflansch für max. 5 Sekunden ein.
Restliches Betriebsmittel ablassen
1. Schrauben Sie die Ablassschraube heraus.
2. Kippen Sie die Vakuumpumpe leicht.
3. Lassen Sie restliches Betriebsmittel ab.
4. Schrauben Sie die Ablassschraube ein.
5. Entsorgen Sie altes Betriebsmittel gemäß den gültigen Vorschriften.
38/60
Betriebsmittel ablassen
5
6
7
– Achten Sie auf den O-Ring.
– Achten Sie auf den O-Ring.
– Achten Sie auf den O-Ring.
– Achten Sie auf den O-Ring.
– Achten Sie auf den O-Ring.
– Tauschen Sie den O-Ring aus.
– Anziehdrehmoment: 6 Nm
1
2
3
4
Ablassschraube
O-Ring
Schauglas
