Installation
4

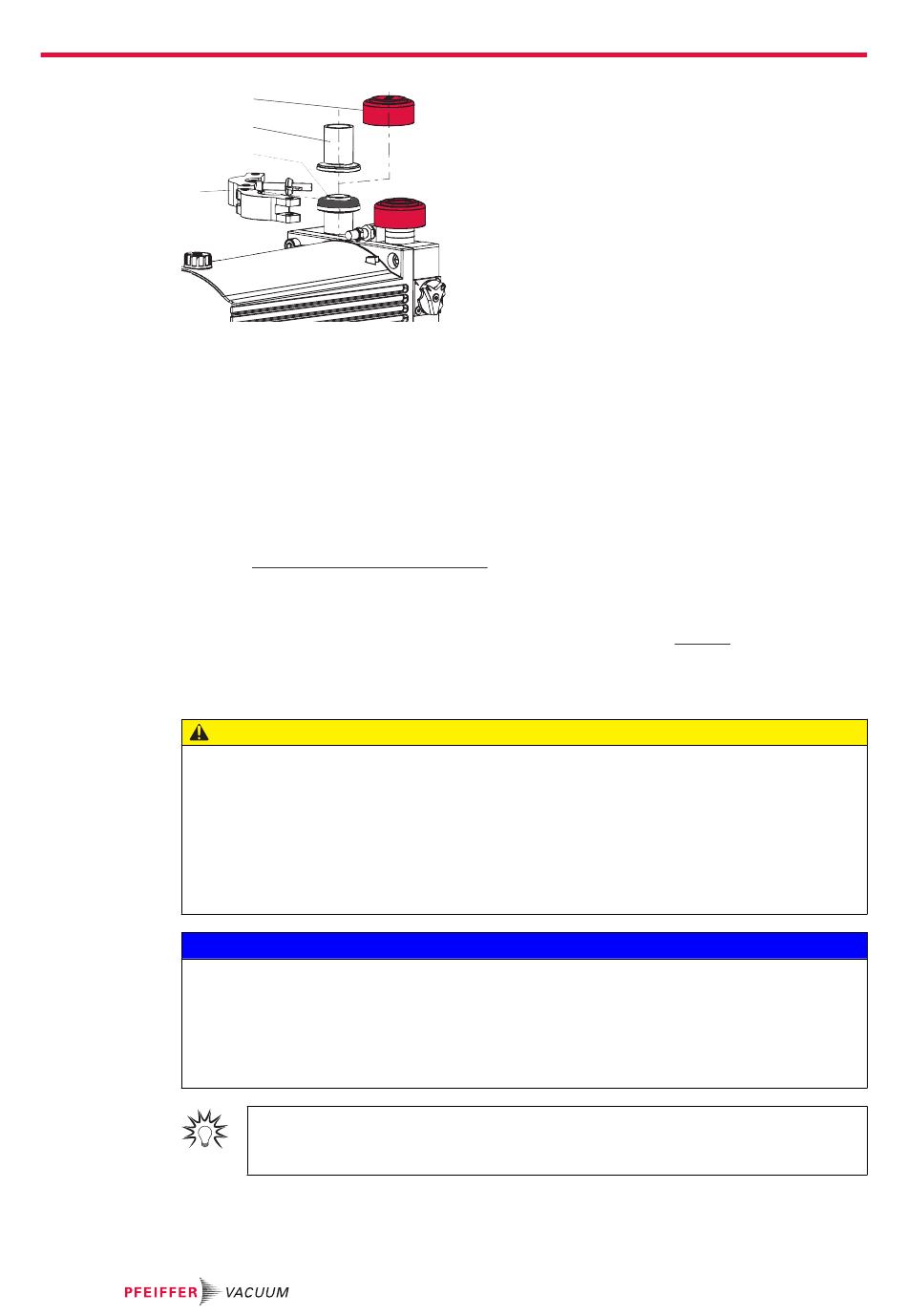

Abb. 6:
1 Schutzkappe
2 Ansaugleitung
Vorgehen
1. Nehmen Sie die Schutzkappe vom Vakuumflansch ab.
2. Achten Sie darauf, dass der Zentrierring mit Kegelsieb und der O-Ring im Vakuumflansch sitzen.
3. Stellen Sie eine möglichst kurze Verbindung zwischen Vakuumpumpe und Rezipient her.
4. Wählen Sie den Querschnitt der Vakuumleitung mindestens in der Nennweite des Anschlussflan-
5. Verwenden Sie je nach Pumpentyp PVC- oder Metallschläuche mit Flanschverbindungen aus
6. Stützen oder hängen Sie Rohrleitungen vor der Vakuumpumpe ab, damit keine Kräfte aus dem
7. Verbinden Sie beide Flansche mit einem Spannring.
8. Verwenden Sie ggf. Abscheider oder Filter aus dem Pfeiffer Vacuum Zubehör.
5.3 Auspuffseite anschließen
Verletzungsgefahr durch Bersten aufgrund hohen Drucks in der Auspuffleitung
Fehlerhafte oder unzureichende Auspuffleitungen führen zu Gefahrensituationen, z.B. Erhöhung des
Auspuffdrucks. Es besteht Berstgefahr. Verletzungen durch herumfliegende Bruchstücke, hohen ent-
weichenden Druck und Schäden am Gerät sind nicht ausgeschlossen.
► Öffnen Sie Absperrorgane immer vor oder gleichzeitig mit dem Pumpenstart.
► Beachten Sie den maximal zulässigen Druck von 1500 hPa (absolut).
► Beachten Sie die zulässigen Drücke und Druckdifferenzen des Produkts.
► Prüfen Sie die Auspuffleitung regelmäßig auf Funktion.
Fehlfunktion und Schäden an der Vakuumpumpe durch unzulässige Installation der Auspuff-
leitung
Unterdruck in der Auspuffleitung führt zu Funktionsstörungen und Schäden an der Vakuumpumpe.
Unterdruck ist nur zulässig bei Drehschieberpumpen mit Magnetkupplung.
► Stellen Sie sicher, dass beim Ableiten von Gasen der Auspuffdruck mindestens 250 hPa höher
24/60
1
2
3
Vakuumanschluss mit Flanschverbindung
3
4
sches.
dem Pfeiffer Vacuum Komponentenshop.
Rohrleitungssystem auf die Vakuumpumpe wirken.
VORSICHT
ist als der Ansaugdruck.
Kondensatabscheider
Pfeiffer Vacuum empfiehlt den Einbau eines Kondensatabscheiders mit dem Kondensatab-
lass an der tiefsten Stelle der Auspuffleitung.
Zentrierring mit Kegelsieb und O-Ring
Spannring
HINWEIS
