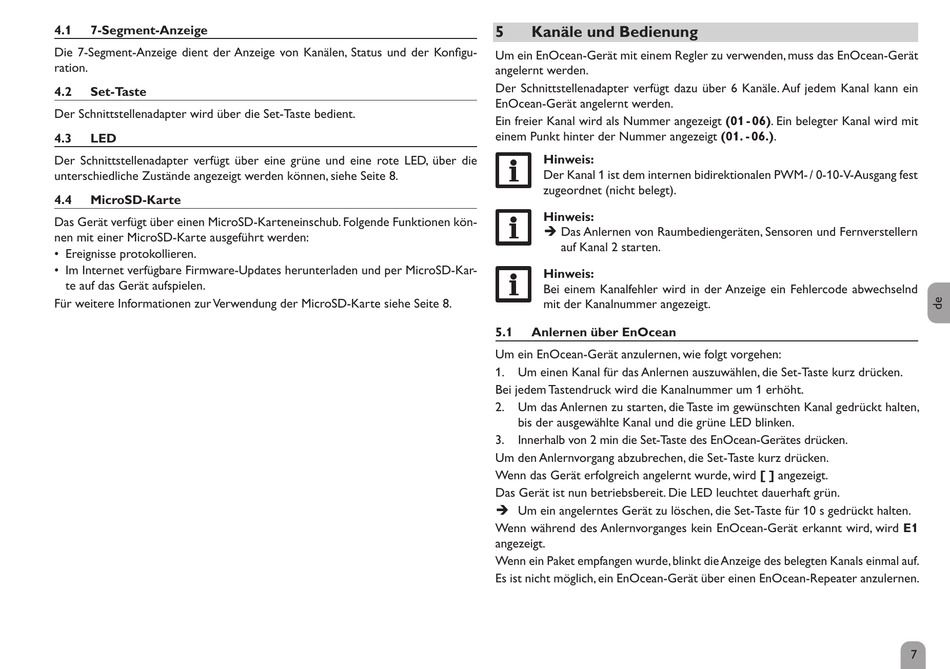

4.1
7-Segment-Anzeige
Die 7-Segment-Anzeige dient der Anzeige von Kanälen, Status und der Konfigu-
ration.
4.2
Set-Taste
Der Schnittstellenadapter wird über die Set-Taste bedient.
4.3
LED
Der Schnittstellenadapter verfügt über eine grüne und eine rote LED, über die
unterschiedliche Zustände angezeigt werden können, siehe Seite 8.
4.4
MicroSD-Karte
Das Gerät verfügt über einen MicroSD-Karteneinschub. Folgende Funktionen kön-
nen mit einer MicroSD-Karte ausgeführt werden:
• Ereignisse protokollieren.
• Im Internet verfügbare Firmware-Updates herunterladen und per MicroSD-Kar-
te auf das Gerät aufspielen.
Für weitere Informationen zur Verwendung der MicroSD-Karte siehe Seite 8.
5
Kanäle und Bedienung
Um ein EnOcean-Gerät mit einem Regler zu verwenden, muss das EnOcean-Gerät
angelernt werden.
Der Schnittstellenadapter verfügt dazu über 6 Kanäle. Auf jedem Kanal kann ein
EnOcean-Gerät angelernt werden.
Ein freier Kanal wird als Nummer angezeigt (01 - 06). Ein belegter Kanal wird mit
einem Punkt hinter der Nummer angezeigt (01. - 06.).
Hinweis:
Der Kanal 1 ist dem internen bidirektionalen PWM- / 0-10-V-Ausgang fest
zugeordnet (nicht belegt).
Hinweis:
Î Das Anlernen von Raumbediengeräten, Sensoren und Fernverstellern
auf Kanal 2 starten.
Hinweis:
Bei einem Kanalfehler wird in der Anzeige ein Fehlercode abwechselnd
mit der Kanalnummer angezeigt.
5.1
Anlernen über EnOcean
Um ein EnOcean-Gerät anzulernen, wie folgt vorgehen:
1.
Um einen Kanal für das Anlernen auszuwählen, die Set-Taste kurz drücken.
Bei jedem Tastendruck wird die Kanalnummer um 1 erhöht.
2.
Um das Anlernen zu starten, die Taste im gewünschten Kanal gedrückt halten,
bis der ausgewählte Kanal und die grüne LED blinken.
3.
Innerhalb von 2 min die Set-Taste des EnOcean-Gerätes drücken.
Um den Anlernvorgang abzubrechen, die Set-Taste kurz drücken.
Wenn das Gerät erfolgreich angelernt wurde, wird [ ] angezeigt.
Das Gerät ist nun betriebsbereit. Die LED leuchtet dauerhaft grün.
Î Um ein angelerntes Gerät zu löschen, die Set-Taste für 10 s gedrückt halten.
Wenn während des Anlernvorganges kein EnOcean-Gerät erkannt wird, wird E1
angezeigt.
Wenn ein Paket empfangen wurde, blinkt die Anzeige des belegten Kanals einmal auf.
Es ist nicht möglich, ein EnOcean-Gerät über einen EnOcean-Repeater anzulernen.
