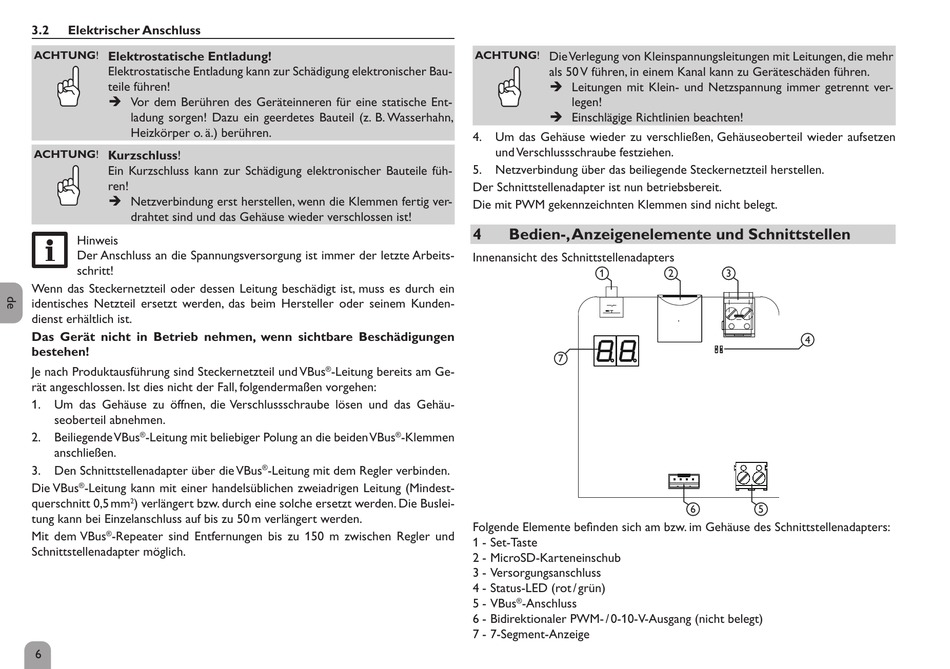

3.2
Elektrischer Anschluss
ACHTUNG!
Elektrostatische Entladung!
Elektrostatische Entladung kann zur Schädigung elektronischer Bau-
teile führen!
Î Vor dem Berühren des Geräteinneren für eine statische Ent-
ladung sorgen! Dazu ein geerdetes Bauteil (z. B. Wasserhahn,
Heizkörper o. ä.) berühren.
ACHTUNG!
Kurzschluss!
Ein Kurzschluss kann zur Schädigung elektronischer Bauteile füh-
ren!
Î Netzverbindung erst herstellen, wenn die Klemmen fertig ver-
drahtet sind und das Gehäuse wieder verschlossen ist!
Hinweis
Der Anschluss an die Spannungsversorgung ist immer der letzte Arbeits-
schritt!
Wenn das Steckernetzteil oder dessen Leitung beschädigt ist, muss es durch ein
identisches Netzteil ersetzt werden, das beim Hersteller oder seinem Kunden-
dienst erhältlich ist.
Das Gerät nicht in Betrieb nehmen, wenn sichtbare Beschädigungen
bestehen!
Je nach Produktausführung sind Steckernetzteil und VBus
rät angeschlossen. Ist dies nicht der Fall, folgendermaßen vorgehen:
1.
Um das Gehäuse zu öffnen, die Verschlussschraube lösen und das Gehäu-
seoberteil abnehmen.
2.
Beiliegende VBus
-Leitung mit beliebiger Polung an die beiden VBus
®
anschließen.
3.
Den Schnittstellenadapter über die VBus
Die VBus
®
-Leitung kann mit einer handelsüblichen zweiadrigen Leitung (Mindest-
querschnitt 0,5 mm
2
) verlängert bzw. durch eine solche ersetzt werden. Die Buslei-
tung kann bei Einzelanschluss auf bis zu 50 m verlängert werden.
Mit dem VBus
®
-Repeater sind Entfernungen bis zu 150 m zwischen Regler und
Schnittstellenadapter möglich.
6
-Leitung bereits am Ge-
®
-Klemmen
®
-Leitung mit dem Regler verbinden.
®
ACHTUNG!
Die Verlegung von Kleinspannungsleitungen mit Leitungen, die mehr
als 50 V führen, in einem Kanal kann zu Geräteschäden führen.
Î Leitungen mit Klein- und Netzspannung immer getrennt ver-
legen!
Î Einschlägige Richtlinien beachten!
4.
Um das Gehäuse wieder zu verschließen, Gehäuseoberteil wieder aufsetzen
und Verschlussschraube festziehen.
5.
Netzverbindung über das beiliegende Steckernetzteil herstellen.
Der Schnittstellenadapter ist nun betriebsbereit.
Die mit PWM gekennzeichnten Klemmen sind nicht belegt.
4
Bedien-, Anzeigenelemente und Schnittstellen
Innenansicht des Schnittstellenadapters
1
7
Folgende Elemente befinden sich am bzw. im Gehäuse des Schnittstellenadapters:
1 - Set-Taste
2 - MicroSD-Karteneinschub
3 - Versorgungsanschluss
4 - Status-LED (rot / grün)
5 - VBus
-Anschluss
®
6 - Bidirektionaler PWM- / 0-10-V-Ausgang (nicht belegt)
7 - 7-Segment-Anzeige
2
3
4
6
5
