DIREKTMESSUNG

• ACS auf Hutschiene montieren. Dazu Gerät an der
Oberkante der Hutschiene einhaken und unten andrü-
cken, bis es einrastet.

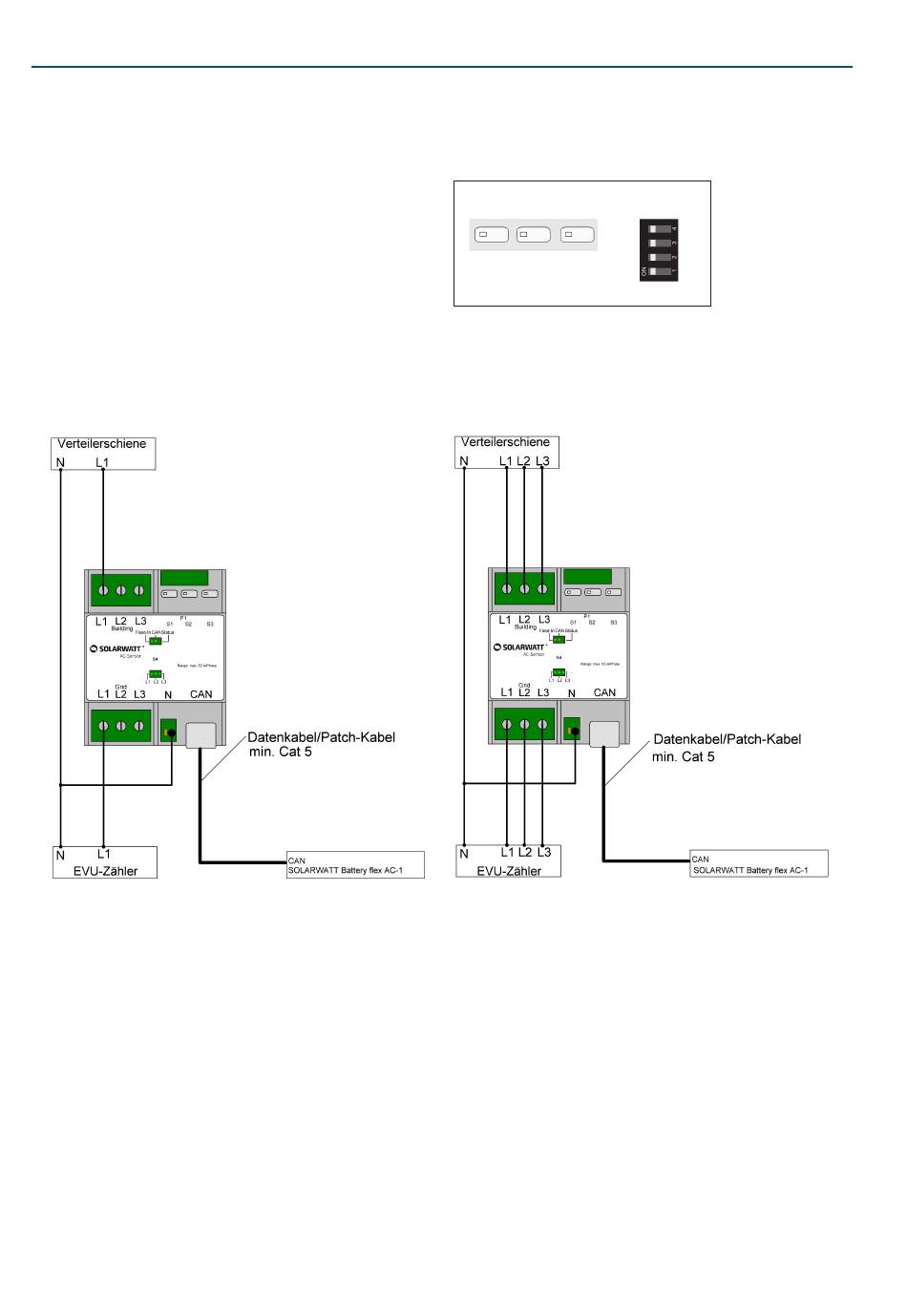

• ACS entsprechend der folgenden Pläne („nur ACS",
„ACS und Battery flex", anschließen
nur ACS (1-phasig, 3-phasig)
Änderungen vorbehalten | © 2021 SOLARWATT GmbH | AZ-TM-PME-2247 | Rev 000 | Stand: 04/2021
• Einstellung der DIP-Schalter S1, S2, S3 sowie der
DIP-Schalter S4 prüfen (Position der Schalter siehe
Grafik zum Aufbau AC-Sensor)
S1 S2 S3
• Gehäusedeckel mit einem der beigelegten Kabelbinder
verschließen/sichern
S4
21
