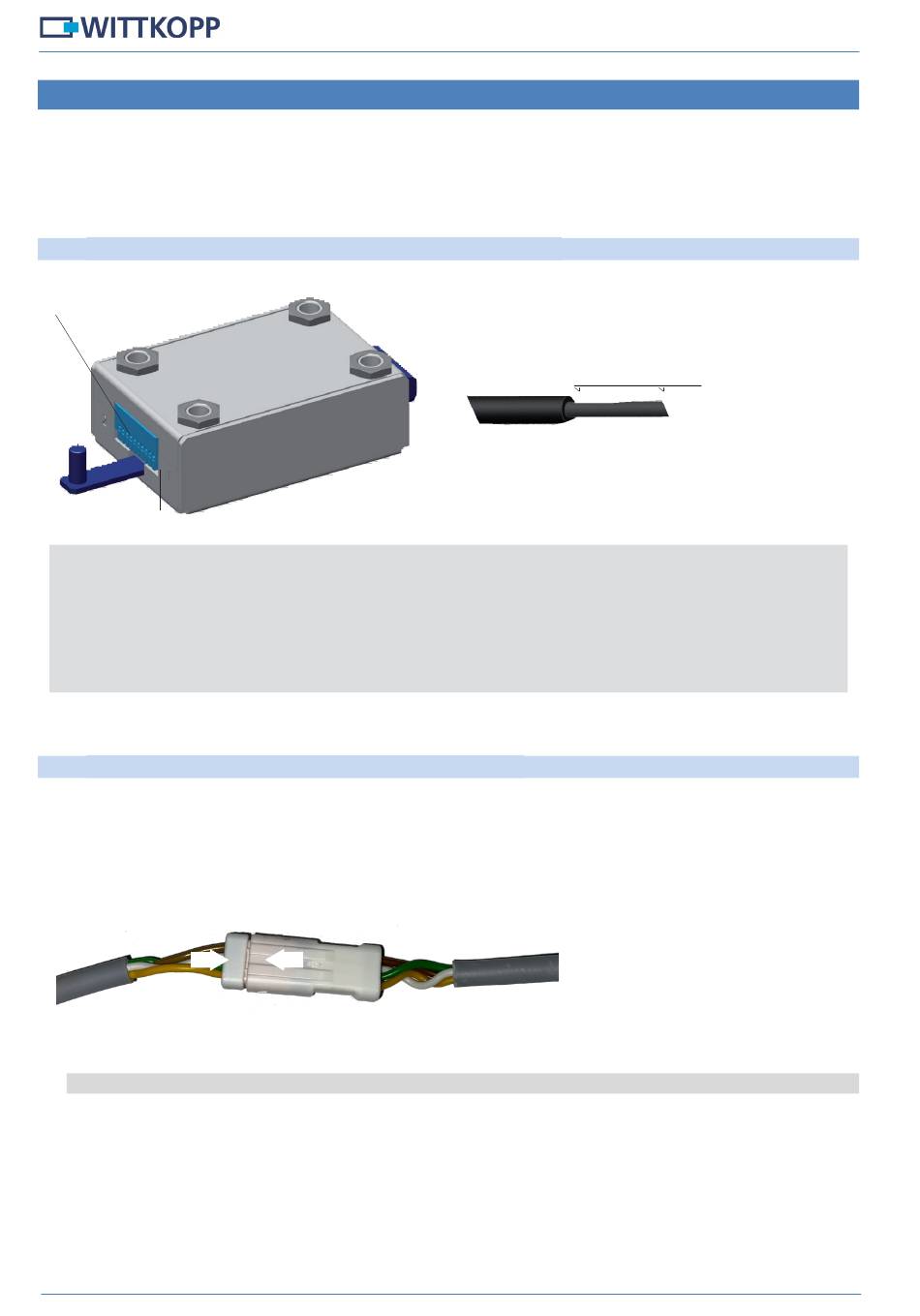

6 Verkabelung MultiKey-System

Schrauben Sie die Leiterplatte im MultiKey-Verteiler erst nach erfolgter Verkabelung wieder im Gehäuse
fest.
Die innen liegenden Kabel sind unbedingt gegen Angriffe von außen zu schützen.
Fixieren Sie die Kabel im Wertbehältnis, damit sie nicht nach außen gezogen werden können.
6.1 Klemmenbelegung Schloss Remote 3000 / 3010
Klemmleiste
Klemme 1
Bei Verwendung des mitgelieferten Kabel 051-1034-00-0 für die Verbindung zwischen MultiKey-
Verteiler und Schloss ergibt sich die folgende Farbzuordnung:
Klemme 1: braun
Klemme 2: weiß
Klemme 3: gelb
Klemme 4: grün

6.2 MultiKey-Kupplung von Verteiler zu Leseeinheit

Um das Kabel der Leseeinheiten durch die Bohrung ziehen zu können, trennen Sie das Kabel an der
Kabelkupplung zwischen Lese- und Relaiseinheit
Markierung
Verbinden Sie nach der Montage die Kabelkupplung wieder.
Seite 8 von 12
Einbau- / Bedienungsanleitung MultiKey
min. 10 mm Abisolierlänge
Vers. 1.0
