Einbau- / Bedienungsanleitung MultiKey

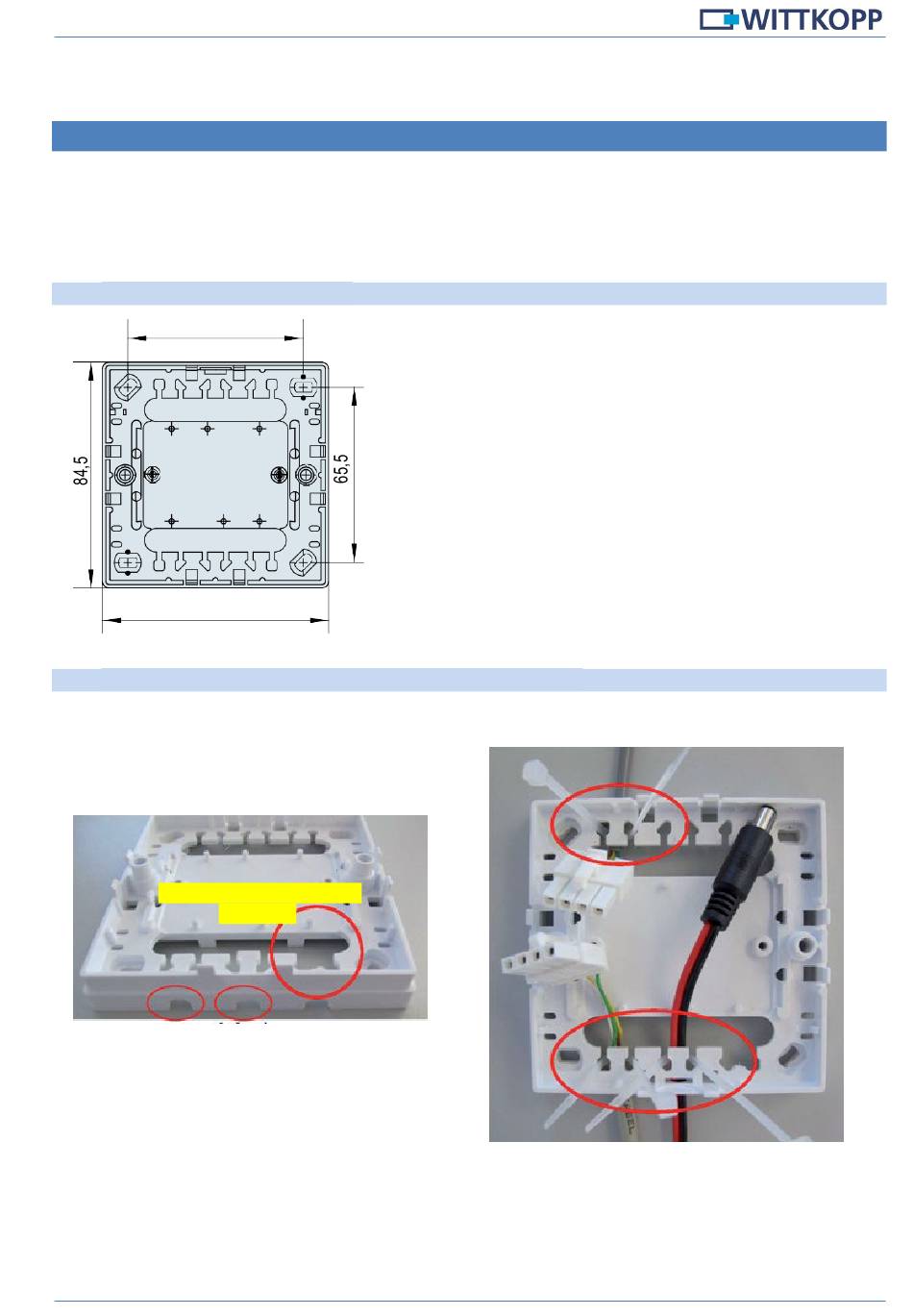

5 Einbau MultiKey-Verteiler

Um die Verkabelung einfach zu gestalten werden alle Komponenten mit dem MultiKey-Verteiler
verbunden.
Der MultiKey -Verteiler ist im gesicherten Bereich zu befestigen.
Der MultiKey -Verteiler ist unbedingt gegen Angriffe von außen zu schützen.

5.1 Bohrbild MultiKey Verteiler

65,5
84,5
5.2 MultiKey-Verteiler für Verkabelung vorbereiten
Ausbruch für DC Stecker
herstellen
Kabelausbrüche
herstellen
Vers. 1.0
Kabelbinder für Zugentlastung einlegen
Leitungen fixieren
Leitungen von unten in das Gehäuse einführen
Seite 7 von 12
