CLAVIS Deutschland GmbH
Schillerstraße 47-51
34117 Kassel
Typ: 7215 / 7216 / 7217/ 7215-3XX-X / 7216-3XX-X / 7217-3XX-X

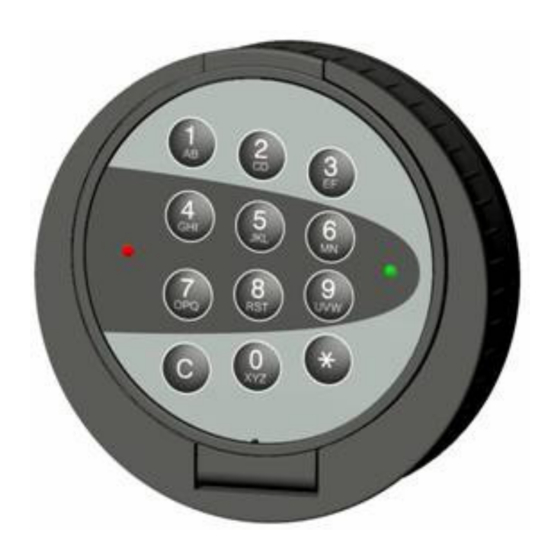

Typenübersicht
7215
Elektronikschloss mit starrem Riegel.
7215-300-0 bis 7215-399-0
Elektronikschloss mit gefedertem Riegel.
7216
Elektronikschloss mit starrem Riegel
und Notöffnungsschloss VdS-Klasse 1.
7216-300-0 bis 7216-399-0
Elektronikschloss mit gefedertem Riegel
und Notöffnungsschloss VdS-Klasse 1.
7217
Elektronikschloss mit starrem Riegel
und Notöffnungsschloss VdS-Klasse 2.
7217-300-0 bis 7217-399-0
Elektronikschloss mit gefedertem Riegel
und Notöffnungsschloss VdS-Klasse 2.
Inhalt:
1.
Wichtige Hinweise
1.1
Begriffserklärung
2.
3.
4.
5.
6.
6.1
7.
7.1
7.2
und 7217-3XX-X
8.
9.
10.
10.1
10.2
10.3
10.4
10.5
10.6
Programmierung von I/O-Funktionen, sowie deak-
tivieren und aktivieren der Energie-Sparfunktion
10.7
10.8
10.9
11.
12.
13.
14.
15.
B7215d01_2.pm6
Elektronikschloss
Rel. 1 vom 10.09.2003
Bedienungsanleitung Nr. 9999-042-0
pro
1. Wichtige Hinweise
•
Vor jedem Bedienvorgang die
•
Wechseln Sie sofort aus Sicherheitsgründen den
0 _ 1 2 3 4 5 6
Werkscode
•
Verwenden Sie bitte für Ihren neuen Master- oder
Usercode keine persönlichen Daten.
•
Der max. Zeitabstand zwischen den Tastenbetä-
tigungen beträgt 60 Sekunden. Bei Überschreitung
muss der gesamte Vorgang wiederholt werden.
•
Jede Tastenbetätigung erzeugt einen Signalton
•
Lagern Sie die Schlüssel für die Notöffnung
(Nur EloStar 7216 / 7217 / 7216-3XX-X und
7217-3XX-X) an einem sicheren Ort.
(Nicht im Tresor!)
•
Nach 3 fehlerhaften Öffnungscodeeingaben wird
eine 10 Sekunden Sperrzeit aktiv.
•
Verletzen Sie nicht das Prüfsiegel des Schlosses,
sonst verlieren Sie den Gewährleistungsanspruch.
1.1 Begriffserklärung
Folgende Begriffe und Symbole werden verwendet:
Usernummer
= Nr. des Bedieners.(Abkürzung UNr.)
UNr. = 0 für Master
UNr. = 1 ... 9 für User
Code
=
Zahlenkombination
z.B. 4 7 6 2 3 9
Öffnungscode = Zahlenreihe die zum Öffnen des
Schlosses notwendig ist.
Setzt sich zusammen aus:
Usernummer und Code.
z.B. Masteröffnungscode
0 _ 6 5 4 7 2 1
z.B. Useröffnungscode
3 _ 8 7 9 5 8 3
Werks-
öffnungscode = Werkseitig eingestellter
Öffnungscode.
Für dieses Elektronikschloss auf
0 _ 1 2 3 4 5 6 eingestellt
Master-
öffnungscode = Öffnungscode des Masters.
User-
öffnungscode = Öffnungscode des Users.
Alle Usercodes sind dem
Mastercode untergeordnet.
Sofort-
öffnungscode
= Code, der auch bei programmierter
Öffnungsverzögerung, das Elektro-
nikschloss sofort öffnet.
P - Nr.
=
Programmnummer
LED
=
Leuchtdiode in der Tastatur
Hinweis
=
Achtung
=
C-Taste
betätigen.
Seite 1
