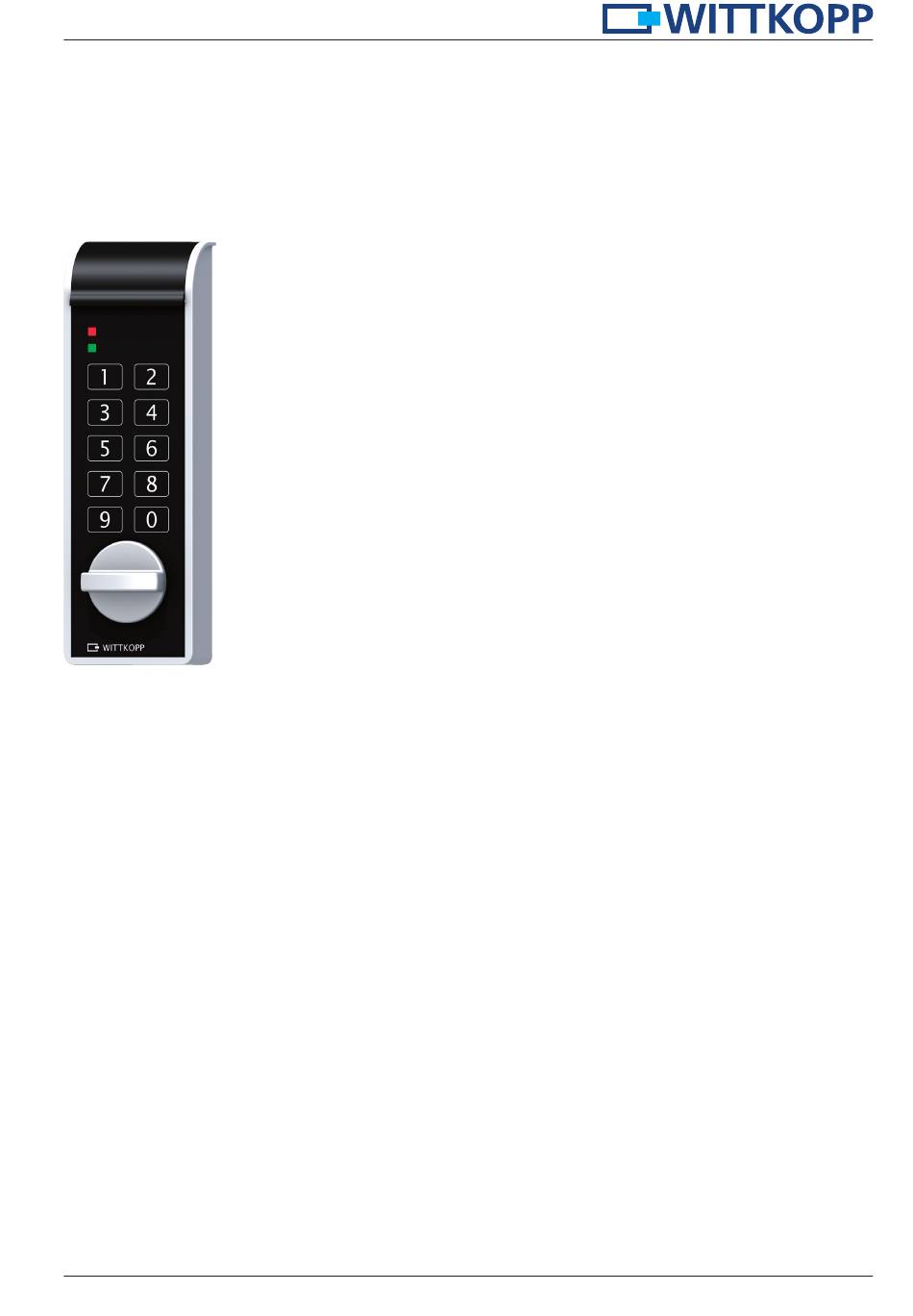

Wittkopp SmartCam Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für SmartCam:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
User's manual
SmartCam
Content
1 General instructions _____________________________________________________________ 2
2 Authorisations __________________________________________________________________ 3
3 Signalisation ____________________________________________________________________ 4
4 Changing operation mode/number ________________________________________________ 5
5 Operating/programming operation mode K1 _______________________________________ 6
6 Operating/programming operation mode K2 ______________________________________ 10
7 Operating/programming operation mode K3 ______________________________________ 12
8 Operating/programming operation mode K4 ______________________________________ 13
9 Reset _________________________________________________________________________ 14
10 Testing the system _____________________________________________________________ 14
11 Bolt position signalisation ______________________________________________________ 14
12 Reading out operation mode ____________________________________________________ 14
13 Power supply and battery change ________________________________________________ 15
© Carl Wittkopp GmbH - Errors and omissions excepted
User´s manual no. 9999-132-0
