Wittkopp Primor Signal plus Einbauanleitung

Einbauanleitung

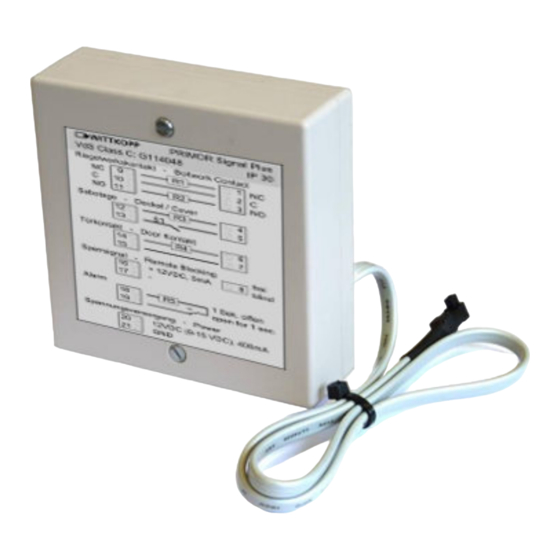

Sperreinrichtung Primor Signal plus
VdS Klasse C, G114048
Beschreibung
Primor Signal plus ist eine Sperreinrichtung in einer geschlossenen, manipulationssicheren
Box. Sie stellt die Verbindung her zwischen einem Tresorschloss und einer übergeordneten
Steuerung z.B. einer Einbruchmeldeanlage (EMA) etc.
Funktionen
• Alarmcode / Überfallcode
Bei Eingabe eines Alarmcodes wird das Relais in der Sperreinrichtung für ca. 1 Sekunde
aktiviert und in der EMA Alarm ausgelöst.
• Fernsperre (Remote Block)
Fernsperrsignale von der EMZ werden an das Schloss übermittelt und unterbinden das
Öffnen des Schlosses trotz richtigem Code.
Der Umfang der Schlosssperrung hängt teilweise von der Schlosskonfiguration ab.
• Anschluss für
Riegelwerks-Schalter (NO oder NC)
Tür-Schalter
Sabotageüberwachung (NC)
Stromversorgung 12 V
Schlösser
Die Sperreinrichtung kann mit allen Schlössern der Primor-Serie verbunden werden
Hinweise
• Das Schloss-System wird über die EMA mitversorgt. (Nennspannung 12 VDC - zulässiger
Bereich: 9-15 VDC, 400mA), Klemme 20 (+) und 21 (-) )
• Achtung: Die Batterie aus der Eingabeeinheit entfernen.
• Bei Stromausfall kann eine Batterie in den Eingabeeinheiten RO oder FS zur Notöffnung
eingesetzt werden. Bei der Eingabeeinheit FL ist die Notöffnung über die
Notstromkontakte möglich.
Technische Daten
Anschlussleistung
Spannungswelligkeit
Fernsperre (Remote Disable)
Umgebungsbedingungen
VdS Umweltklasse
IP Schutzklasse
Version 1.1
Allgemeine Einbauanleitung Primor Signal plus
12 V DC(9-15V), 400 mA (5 mA in Standby)
1 V bei 12 V Betriebsspannung
12 V DC (9-15V), 5 mA
-10°C bis +55°C
II
IP30
© Carl Wittkopp GmbH - Irrtümer und Änderungen vorbehalten
9999-131-0 Seite 1
