Einbauanleitung für ElCom 7205 mit Tastatur 7238
Der Einbau des Elektronikschlosses mit Tastatur ist gemäß nachfolgender Einbauanleitung
vorzunehmen. Wir weisen darauf hin, dass die Einbauanleitung ein Teil der VdS-Anerkennung ist,
und die Nichtbeachtung zum Verlust dieser Anerkennung führt. Ebenfalls ist das Elektronikschloss
unbedingt gegen Angriffe von außen zu schützen.

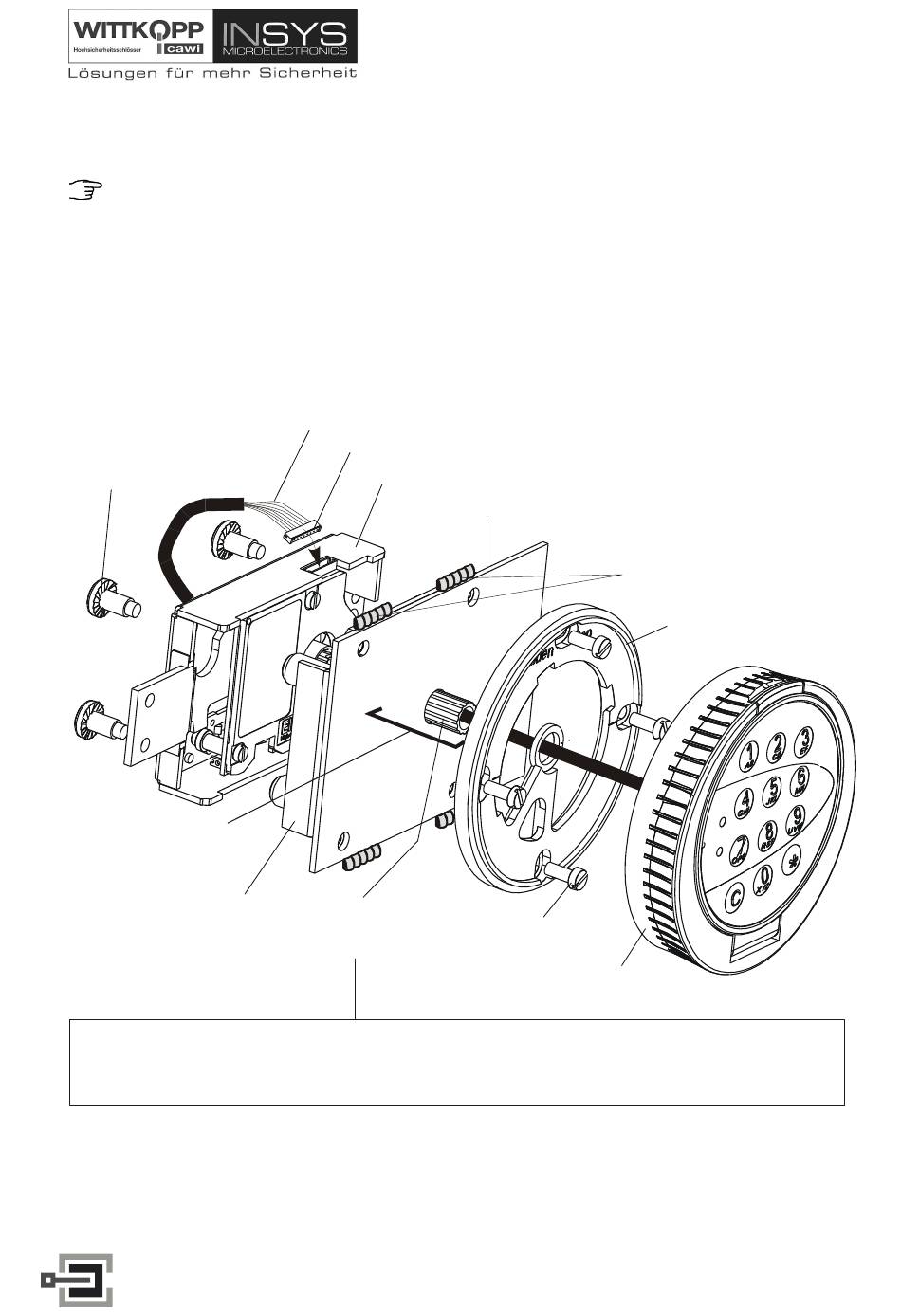

Gesamteinbau-Übersicht
4 Flachkopfschrauben M6x9
mit Unterverzahnung
Abstand Schlossdecke
bis zur Außenwand
der Tresortür
Schlossdecke
30 mm + Abstand Schlossdecke bis zur Außenwand der Tresortür (Toleranz: - 4 mm)
_____________________________________________________________________________________________
E7205_7238D_01.doc
CLAVIS Deutschland GmbH
Schillerstraße 47-51
34117 Kassel
Lange Drahtseite ohne Schrumpfschlauch
Auf die Einsteckrichtung und einen festen Steckersitz achten
Elektronikschloss 7205
Hartmanganplatte
Verbindungsachse
Elektronikschloss 7205
zur Tastatur 7238
Berechnung Länge der Verbindungsachse:
Rel. 1 vom 02.11.2006
Telefon: +49 (0)561 988 499-0
Fax:
+49 (0)561 988 499-99
4 Schweißnähte
4 Zylinderschrauben
M4 x 10

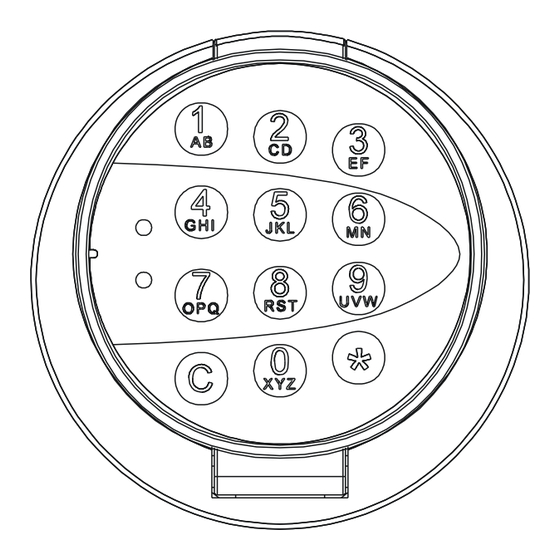

Tastatur 7238
E-Mail:
Internet: www.tresore.eu
Einbauanleitung Nr. 9999-070-0
Befestigungsring
für Tastatur 7238
