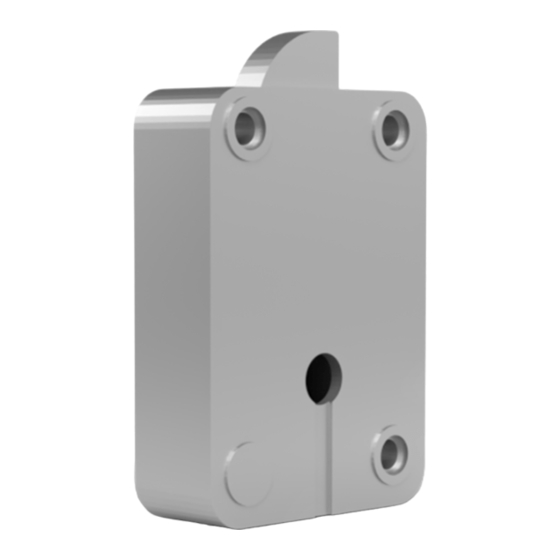

Primor 1000
Errichterhandbuch
Einbau- und Inbetriebnahmeanleitung
Hinweis:
Warnhinweise, Zeichen- und Begriffserklärung sowie Haftungsausschlüsse entnehmen Sie
bitte dem Mantelbogen.
Vor Einbau des Elektronikschlosses ist die Tastatur zu montieren. Es können alle
Tastaturen der Serie Primor genutzt werden. Die Montage der Tastaturen entnehmen Sie
bitte „Teil 2a- Errichterhandbuch Primor keypad".
Inhaltsverzeichnis
Allgemein .............................................................................................................................. 2
Montagevorbereitung ............................................................................................................ 3
Einbaumaße Schloss 1000 ................................................................................................ 3
Vorbereitung Riegelwerk / Tür ........................................................................................... 3
Montage ................................................................................................................................ 4
Verkabelung / Installation ...................................................................................................... 4
Anschluss Primor Signal plus ............................................................................................ 5
Funktionstest ......................................................................................................................... 5
Eingabe Öffnungscode ...................................................................................................... 5
Tastaturtest ....................................................................................................................... 6
P1000-Teil 2b-Errichterhandbuch V2.00.docx
