Anbringen Der Lateralen Rumpfstütze Mit Einer Lasche - Etac Convaid Ez Rider Benutzer- Und Servicehandbuch

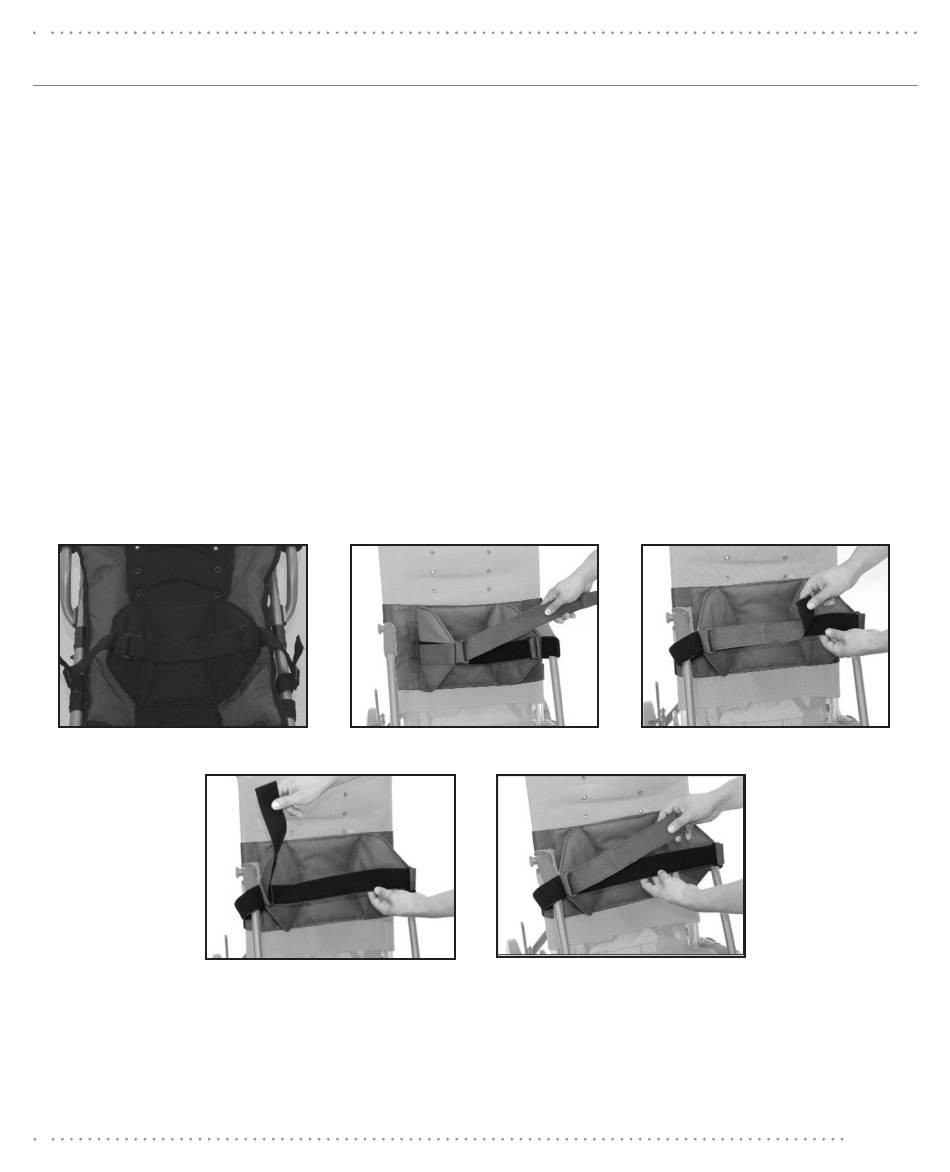

Anbringen der lateralen Rumpfstütze mit einer Lasche
1. Die laterale Rumpfstütze am Buggy befestigen, indem Sie die beiden hinteren Gurte um die Rückseite
des Buggys wickeln und mit Klettverschluss sichern.
2. Die Lasche befestigen, indem Sie den Gurt der linken Lasche um das Seitenrohr des Rahmens wickeln
und mit Klettverschluss sichern. (Schritte auf der gegenüberliegenden Seite wiederholen) Abb. 75
3. Den Skoliosegurt durch die Kunststoffschlaufe an der linken Lasche und zurück durch die
Kunststoffschlaufe am gegenüberliegenden Ende des Gurts führen und festziehen. Abb. 76
4. Den Skoliosegurt über die Brust legen, durch die Kunststoffschlaufe an der gegenüberliegenden Lasche
führen und mit dem Klettverschluss befestigen. Abb. 77 und 78
HINWEIS: Die Laterale Rumpfstütze mit einer Lasche kann zur Unterstützung der linken oder rechten
Rumpfseite verwendet werden.
5. Zur Unterstützung der rechten Rumpfseite die Stütze mit dem doppelseitigen Klettverschlussband auf der
linken Seite am Buggy befestigen. Den Gurt an der rechten Lasche vom Rohr lösen und den Skoliosegurt
festziehen, bis die gewünschte Rumpfposition erreicht ist.
6. Zur Unterstützung der linken Rumpfseite die Stütze mit dem doppelseitigen Klettverschlussband auf der
rechten Seite am Buggy befestigen. Den Gurt an der linken Lasche vom Rohr lösen und den Skoliosegurt
festziehen, bis die gewünschte Rumpfposition erreicht ist.
Abb. 74
Abb. 77
Abb. 75
Abb. 78
CONVAID-BENUTZERHANDBUCH
Abb. 76
27
