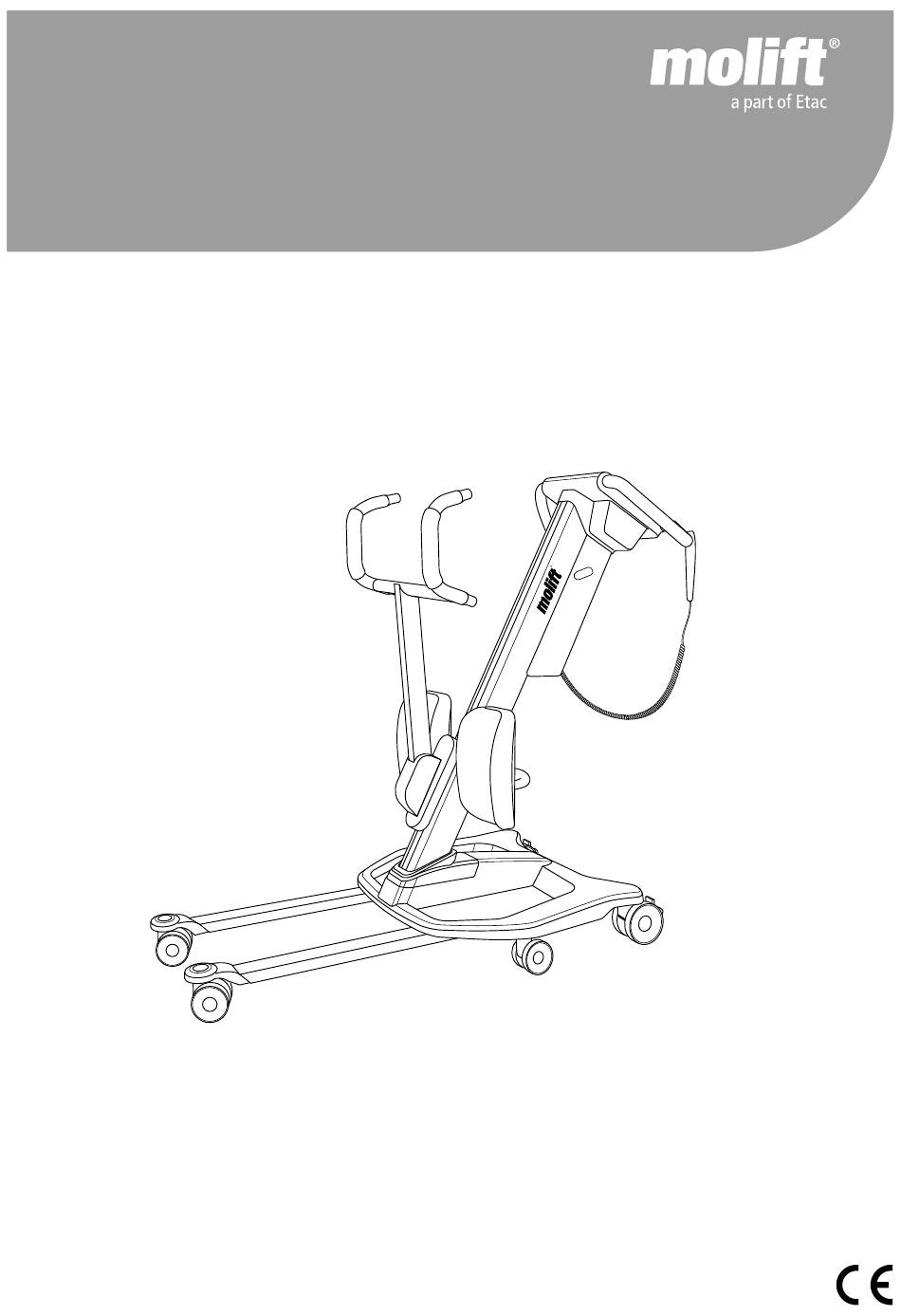

- Seite 1 Molift Quick Raiser 205 DE – Bedienungsanleitung BM13002 Rev. C 08-01-2018...
-
Seite 2: Inhaltsverzeichnis
Bedienungsanleitung! Checkliste nach Installation .....8 Es ist sehr wichtig, dass Sie Wartungsanzeige zurücksetzen ....8 vor Inbetriebnahme des Bedienung des Molift Quick Raiser 205 ..9 Geräts mit dem Inhalt der Vor Gebrauch/Täglicher Check ....9 Bedienungsanleitung genau ver- Handsteuerung ........9 traut sind. -
Seite 3: Molift Quick Raiser 205

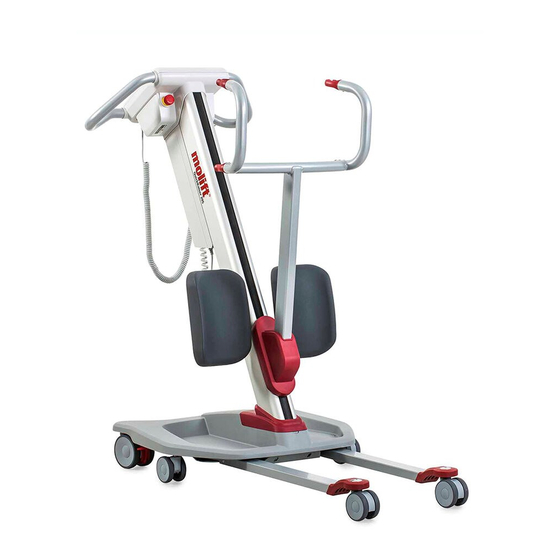

Montagewerkzeug: Beine Fußplatte 6 mm-Inbusschlüssel Schraubenschlüssel, 17 mm Über Molift Quick Raiser 205 Der Molift Quick Raiser 205 ist ein mobiler verfügt über Laufrollen sowie einen Elektromotor, Aufsteh-Lifter zum Aufrichten und das der von einem Akku betrieben wird. Der Transferieren von Personen von einem/auf Bedienung des Lifters erfolgt entweder über die... -
Seite 4: Allgemeines
Wir empfehlen die ausschließliche Verwendung von Molift-Komponenten und -Ersatzteilen von Etac. Wenn am Produkt Modifikationen vorgenommen werden, erlischt die Konformitätserklärung und die von Etac auf das Produkt gegebene Garantie. Für Probleme oder Unfälle, die bei Verwendung von Komponenten anderer Hersteller auftreten, haftet Etac nicht. -
Seite 5: Technische Daten
Molift Quick Raiser 205/www.etac.com Technische Daten Quick Raiser 205 Sichere Traglast (SWL): 205 kg (451 lbs) Gewicht des Geräts: 922 mm 922 mm (36 / in) Gesamtgewicht des Geräts: 44,5 kg/98 lbs (36 / in) Fahrgestell: 17 kg/37,5 lbs 808 mm 808 mm (31 / in) Hebesäule: 19 kg/41,9 lbs (31 / in) Beinauflage: 3,5 kg/7,7 lbs... -
Seite 6: Montage
Molift Quick Raiser 205/www.etac.com Montageanleitung Vor der Montage 1 – Akku Betätigen Sie vor der Montage den Halten Sie die Montagewerkzeuge bereit (5-mm- Not-Aus-Schalter Inbusschlüssel und 17-mm-Schraubenschlüssel) Stellen Sie die Säule auf eine waagerechte Fläche. Achten Sie darauf, dass der Not-Aus-Schalter eingedrückt ist. -
Seite 7: Beinauflage
Molift Quick Raiser 205/www.etac.com 2 – Beinauflage Bringen Sie die Beinstütze an. Bringen Sie die Schraube mit der Unterlegscheibe an der Säule an. Schrauben Sie die Schraube zum Fahrgestell hin fest und ziehen Sie sie an. 3– Hebesäule und Fahrgestell Drehen Sie den Lifter auf die Seite. Setzen Sie die Schraube und die Unterlegscheibe in das obere Loch ein und ziehen Sie die Schraube fest. -
Seite 8: Hebearm
Molift Quick Raiser 205/www.etac.com 4 – Hebearm 5 – Stromkabel Setzen Sie die Abdeckung auf den Hebearm. Platzieren Sie den Hebearm im Laufschlitten und führen Sie den Bolzen ein. Schließen Sie das Stromkabel an der Unterseite der Akkubox an. Setzen Sie den Bolzen ein und ziehen Sie die Schraube mit einem 17-mm-Schraubenschlüssel... -
Seite 9: Handsteuerung
Molift Quick Raiser 205/www.etac.com 6 – Handsteuerung Checkliste nach der Montage Verifizieren Sie vor der Inbetriebnahme anhand dieser Checkliste, dass der Lifter ordnungsgemäß montiert ist und sicher benutzt werden kann. Setzen Sie die Not-Aus-Funktion nach der Montage zurück, indem Sie den Schalter im Uhrzeigersinn drehen. -
Seite 10: Bedienung Des Molift Quick Raiser 205
Aufhängung und des Trageteils Verhältnis Betriebszeit zu Pausen/Arbeitszyklus. unterscheidet, so ist stets der nied- rigere Wert ausschlaggebend Der Molift Quick Raiser 205 sollte nicht mehr als zwei Minuten am Stück betrieben werden (unter Lifter von Molift dürfen ausschließ- maximaler Belastung) und dann mindestens lich zum Heben von Personen 18 Minuten pausieren. -
Seite 11: Schutzvorrichtungen
Molift Quick Raiser 205/www.etac.com Schutzvorrichtungen Der Molift Quick Raiser 205 ist mit diversen Schutzvorrichtungen ausgestattet, die im Falle einer falschen Benutzung oder einer Fehlfunktion Personen- bzw. Sachschäden vermeiden sollen Der Lifter ist mit einem Überlastungssensor ausgestattet, der die Bedienung des Lifters im Falle einer Überschreitung der sicheren Traglast (SWL) -
Seite 12: Elektronik
Molift Quick Raiser 205/www.etac.com Steuerelektronik Transport- und Betriebsbedingungen Lade- und Serviceanzeige Transport und Lagerung Für die langfristige Lagerung wird empfohlen, den Schraubenschlüsselsymbol/ Not-Aus-Schalter zu aktivieren (eindrücken). Der Serviceanzeige Lifter kann bei Umgebungstemperaturen von - 25 Batteriesymbol/Ladeanzeige bis + 70 °C gelagert und transportiert werden. -
Seite 13: Laden
Molift Quick Raiser 205/www.etac.com Wartungsanzeige Ladevorgangs rot. Ist der Lifter vollständig gela- den, leuchtet die LED-Anzeige auf der Akkubox Die Elektronik des Lifters registriert, wie viele gleichmäßig grün. Während des Ladevorgangs Hebevorgänge mit welcher Gewichtsbelastung blinken die LED-Anzeigen auf dem Bedienfeld im durchgeführt wurden. -
Seite 14: Transfer
Molift Quick Raiser 205/www.etac.com Transfer Planen Sie den Hebetransfer im Voraus, um sicher- Falls nötig, erhöhen Sie die Beinstütze mithilfe des zustellen, dass alles so sicher und störungsfrei wie Drehknopfes bzw. senken Sie sie ab. nur möglich abläuft. Denken Sie an eine ergono- mische Arbeitsweise. -
Seite 15: Verwendung Eines 4-Punkt-Hebearms
Molift Quick Raiser 205/www.etac.com Verwendung einer 4-Punkt-Aufhängung Verwendung einer 2-Punkt-Aufhängung Befestigen Sie das Hebetuch am Hebearm, indem Sie den Gurt an allen vier Haken befestigen. Beim 2-Punkt-Aufhängungsarm werden die Seile am Hebearm befestigt, indem Sie sie unter festem Zug von oben in die Seilarretierung führen. -
Seite 16: Anheben
Molift Quick Raiser 205/www.etac.com Anheben/Absenken Hinweis: Die Räder der Vorrichtung, von der bzw. auf die der Benutzer transferiert wird, müssen Wenn Sie den Benutzer bewegen, stellen Sie sich arretiert sein. beim Anheben neben die Person. Sorgen Sie dafür, dass deren Arme und Beine nicht einge- Transfer klemmt werden (Bett, Stuhl usw.). -
Seite 17: Zubehör
Molift Quick Raiser 205/www.etac.com Zubehör Hebearme und Hebetücher (Empfohlenes) optionales Zubehör und Gerät für Molift Quick Raiser 205. 4-Punkt-Aufhängung: Zubehör Quick Raiser Active Hebearm Verlängerung für Stromkabel Art.-Nr.: 2910060 Art.-Nr.: 2920117 Satz Einlagen für Fußplatte Art.-Nr.: 2920151 Rgosling Active Art.-Nr.: 1720910 Größe XS... -
Seite 18: Wartung
Der Inspektor muss bei der Durchführung einer periodischen Inspektion den Inspektionsbericht Sollte mit dem Lifter ein Problem für Molift Quick Raiser 205 ausfüllen. Die Berichte bestehen, das die Sicherheit von sollten von der/den Person(en) verwahrt werden, Menschen gefährden könnte, so die für die Wartung des Lifters verantwortlich... -
Seite 19: Fehlersuche Und -Behebung
Molift Quick Raiser 205/www.etac.com Fehlersuche und -behebung Die Hebesäule ist wackelig Die Arretierschrauben sind nicht ordnungsgemäß angezogen oder die Hebesäule wurde nicht ordnungsgemäß in das Fahrgestell eingesetzt/ Schrauben festziehen und/oder korrekten Sitz der Hebesäule im Fahrgestell prüfen Lifter/Spreizmechanismus bewegt sich nur in eine Fehler an Handsteuerung/Ersatz mit Richtung (hoch oder runter/Öffnen oder Schließen) - Seite 20 Etac AS Etac Supply Gjøvik Hadelandsveien 2, 2816 Gjøvik, Norwegen Tel. +47 40 00 10 04 molift@etac.com www.molift.com...
