RF Rx SW868/SW915/SW917/SW922-4S
//
Montage- und Anschlussanleitung / Funkempfänger
Mounting and wiring instructions / Wireless receiver
Instructions de montage et de câblage / Récepteur sans fil
Istruzioni di montaggio e collegamento / Ricevitore wireless
Instruções de montagem e instalação / Receptor de rádio frequência
Инструкция по монтажу и подключению / Радио-приемник
Deutsch (Originalbetriebsanleitung)
Status LED 1 LED 2
Signalzeit
10 s ein -
100 s ein ein
1 000 s ein ein
10 000 s ein ein
Funktion: Erfolgt keine Statusmeldung der angelernten Schalter,
schaltet das Relais K4 nach der 2,2-fachen Statuszeit auf Alarm.
Achtung! Stellen Sie sicher, dass der eingelernte Funksender auf die
richtige Statussignalzeit eingestellt ist.
Einlernen eines Schalters
- Taster LRN ca. 1 s drücken -> LED MD blinkt langsam (2 Hz).
- Kanalwahl: Taster SEL drücken.
- Den einzulernenden Schalter/Befehlsgerät betätigen -> die dem
Kanal entsprechende LED erlischt kurz.
- Einlern-Modus verlassen: Taster LRN ca. 1 s drücken -> LED MD
leuchtet.
Löschen eines Schalters
- Taster LRN für 5 s drücken -> LED MD blinkt schnell (5 Hz).
- Kanalwahl: Taster SEL drücken.
- Zu löschenden Schalter/Befehlsgerät betätigen -> die dem Kanal
entsprechende LED blinkt kurz.
- Lösch-Modus verlassen: Taster LRN ca. 1 s drücken.
Invertiertes Einlernen eines Schalters
- Prozedur wie beim Einlernen, aber Schalter muss betätigt sein,
bevor die Prozedur mit LRN eingeleitet wird.
Löschen aller Schalter
- Taster LRN für 5 s drücken -> LED MD blinkt schnell (5 Hz).
- LED 1 leuchtet -> Taster LRN nicht mehr drücken.
- Taster LRN für 5 s erneut drücken bis LED MD erlischt.
- LED MD leuchtet und LED 1 blinkt schnell -> Taster LRN nicht
mehr drücken.
- Betriebsart wurde auf Standard zurückgesetzt.
LED 3 LED 4 LED MD
- - blinkt im s Takt
- - blinkt im s Takt
ein - blinkt im s Takt
ein ein blinkt im s Takt
SMA Antennenbuchse

Wartung

Bei rauen Betriebsbedingungen empfehlen wir eine regelmäßige
Wartung mit folgenden Schritten:
1. Entfernen von Schmutzresten.
2. Nur mit feuchtem Tuch reinigen.
Reinigung
- Bei feuchter Reinigung: Wasser oder milde, nicht-scheuernde,
nicht-kratzende Reinigungsmittel verwenden.
- Keine aggressiven Reinigungs- oder Lösungsmittel verwenden.
Gehäuse nur von außen reinigen. Keine Druckluft verwenden, um
zu reinigen.
Entsorgung
- Nationale, lokale und gesetzliche Bestimmungen zur
Entsorgung beachten.
- Materialien getrennt dem Recycling zuführen.
3 / 28

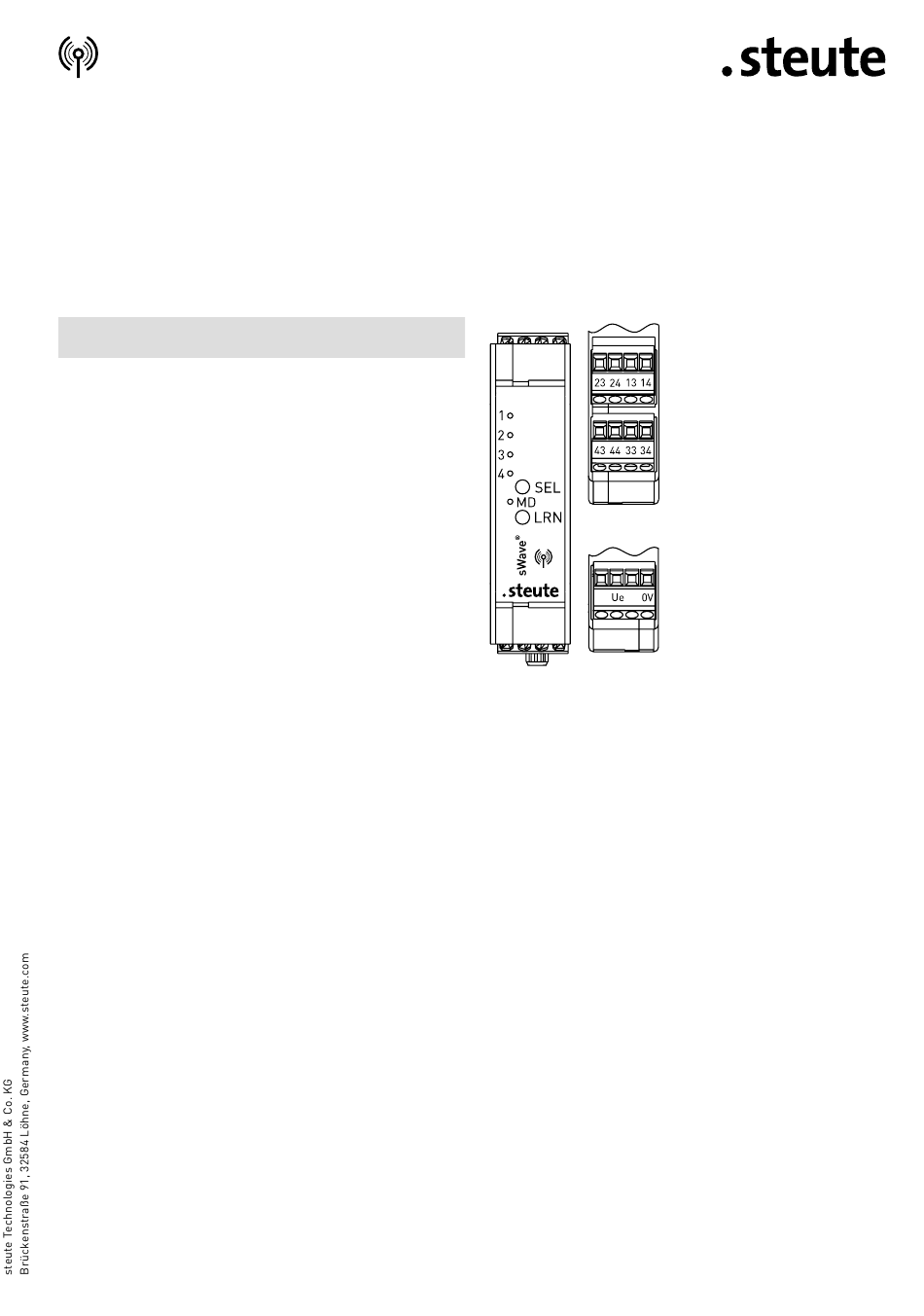

13-14 K1 Relais
23-24 K2 Relais
33-34 K3 Relais
43-44 K4 Relais
1 ... 4 Statusanzeige der
Ausgänge
SEL SELECT-Taste
MD Mode-LED
LRN Einlern-Taste
U e , 0V Spannungsversorgung
