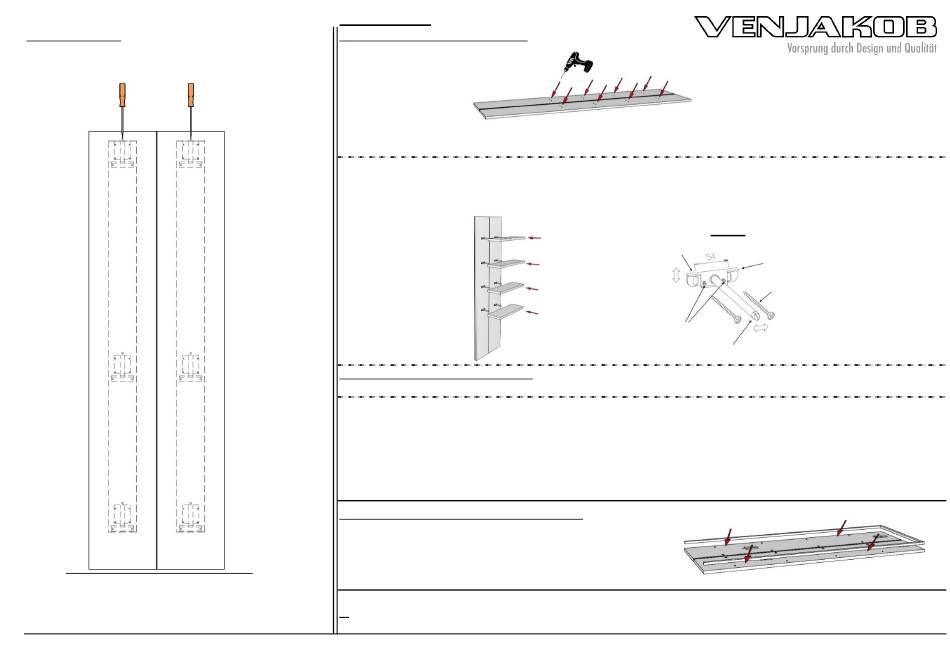

2. Paneel justieren
Wandpaneel auf Aufhängeschienen setzen, mit
Schraubendreher justieren, ggf. für Wandboarde und
Ambiente Beleuchtung wieder abnehmen.
Zusatzartikel
3. Montage Zusatzartikel Wandboard
Paneele sind auf der Rückseite im Rastermaß für Wandboarde vorgebohrt.
Ggf. neue Positionen für Wandboarde festlegen und durchbohren Ø5 mm!
Tablarträger (Teil-Nr. 50417) mit 2 x Euroschraube Ø 6,3 x 15 mm am Paneel anschrauben.
Achtung: Die geschlossene Seite des Tablarträgers muss nach oben zeigen (Abb. 2).
Zusatzartikel Wandboardbeleuchtung: => Beleuchtungskabel nach hinten aus dem Paneel führen (15 mm
Paneelbohrung, rückseitig vorgebohrt)
Wandboard vorsichtig auf die Aufnahmestifte schieben.
Eine horizontale Korrektur des Wandboards ist durch Verschieben der Grundplatten sowie mit den unteren Höhen-
Stellschrauben (Neigung) am Tablarbeschlag vorzunehmen.
Eine seitliche Korrektur erfolgt durch Verschieben des Trägerstiftes.
Zusätzlich kann das Wandboard noch mit einer Spanplattenschraube 4,5 x 80 mm (Teil-Nr. 00227) von hinten befestigt
werden.
4. Montage Zusatzartikel Ambiente Beleuchtung
Befestigung Amb. Beleuchtung rückseitig am Paneel,
umlaufend ca. 2 mm einspringend,
mit doppelseitigem Klebeband befestigen.
Beleuchtung zusätzlich an den vorgesehenen Stellen anschrauben.
5. Wandpaneel auf Aufhängeschienen setzen.
Seite 3 von 3
Abb.2
Grundplatte
Teil-Nr. 50417
Teil-Nr. 51217
Höhen-
stellschrauben
Trägerstift
