Aufbauanleitung:
Hängelowboard 0,5 Raster / Tiefe 43 cm
Das mitgelieferte Befestigungsmaterial (Dübel und Schrauben) ist ausschließlich für die Befestigung von Bauteilen an Beton und/oder festem
Mauerwerk geeignet. Bei abweichender Wandbeschaffenheit ist eine andere, der Belastung angemessene Befestigung bauseits vorzunehmen.
Die genaue Position des Artikels an der Zimmerwand festlegen!
In Verbindung mit Wandpaneel: Standardhöhe Oberkante Hängelowboard => 547 mm

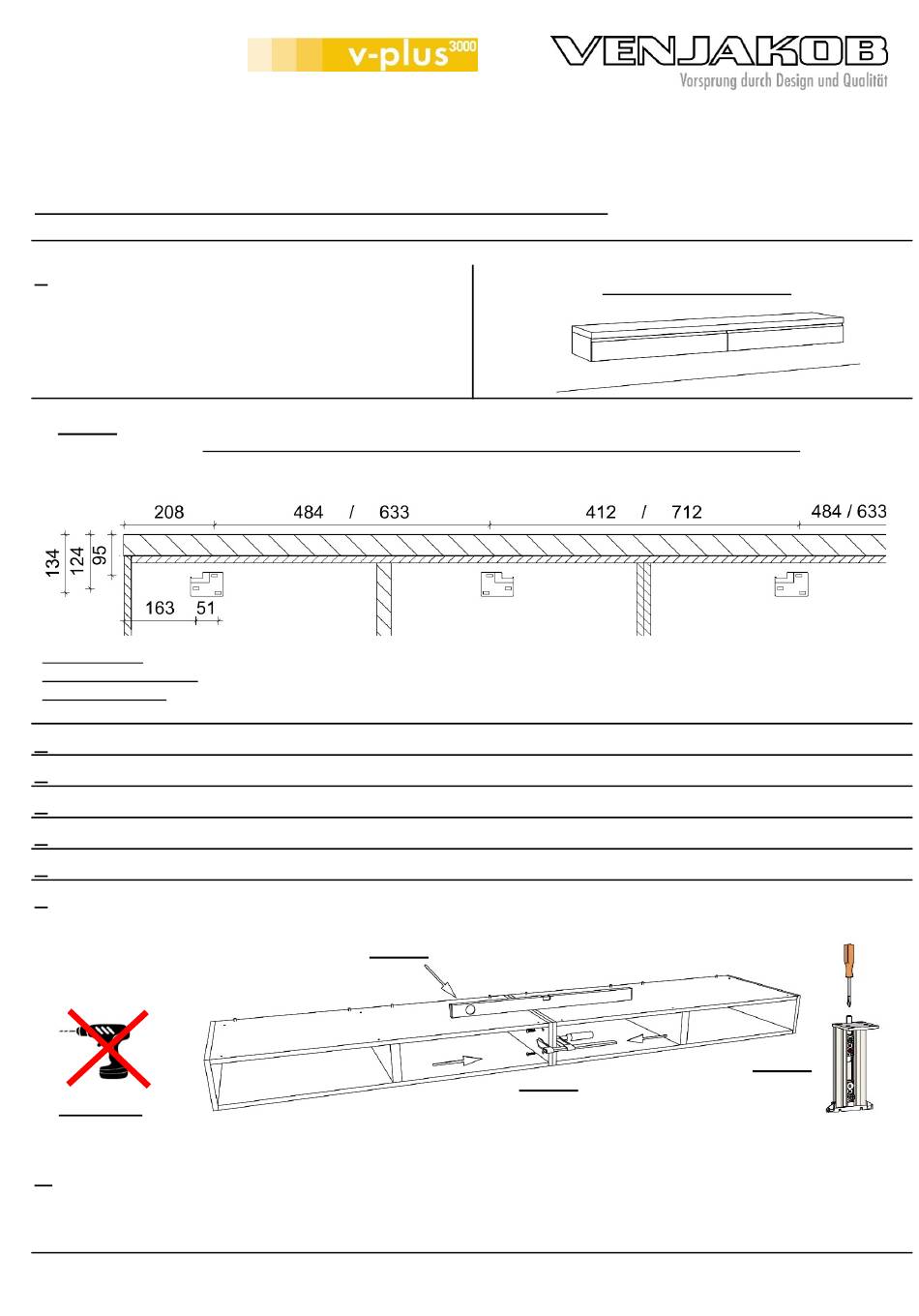

1. Bohrmaße für Montageplatten (Abb. 1) an Zimmerwand
übertragen.
Ø8 mm Löcher in das Mauerwerk bohren und Dübel Ø8 x 40
mm einsetzen.
Montageplatte mit 3 x Schraube Ø5 x 60 mm anschrauben.
Achtung: Montageplatte linke und rechte Ausführung!
Abb. 1
Bohrmaße von Korpus-Außenkante für Montageplatten (Abb.: Beispiel Modell 5681)
Bohrmaß von
Lowboard-Oberkante
für Montageplatte
2. Zusatzartikel Beleuchtung: => Siehe Anschlussplan Beleuchtung
3. Bei Artikeln mit vormontiertem Deckblatt muss dieses für die weitere Montage abgeschraubt werden.
4. Soweit für Montage erforderlich: Frontteile ausbauen.
5. Im Korpus alle Stellschrauben am Hängebeschlag öffnen (Abb. 2-4).
6. Korpus in die Montageplatten einhängen.
7. Ausrichtung mit Wasserwaage (Abb.5). Eine horizontale Korrektur ist mit der Höhen-Stellschraube (Abb. 2) am
Hängebeschlag vorzunehmen.
Achtung:
Akkuschrauber
8. Soweit für Montage erforderlich: Verbindung Korpusseiten (Abb. 6), zwei Ausführungen möglich.
Ausführung 1: Mit Tellerkopfschraube 3,5 x 30 mm.
Ausführung 2: Mit Möbelschraube M4 x 15 mm und Gewindeendhülse M4 5 x 25 mm, wenn beide Seiten durchgebohrt
sind, bzw. vorgebohrte Löcher mit Ø 5 mm Bohrer durchbohren.
Modell 5680L/R
Modell 5681
L
Abb. 5
Internet: www.venjakob-moebel.de (Weitere Aufbauanleitungen)
Abb.: Beispiel Modell 5681
Modell 5680L/R
R
Abb. 6
Seite 1 von 2
Service Hotline: Tel. +49 5209/592-0
Modell 5681
L
Abb. 2
Höhenverstellung
