11. Nachdem das Lager und beide Dichtungen auf dem
Achsschaft sind, die Schraubenmutter (A) aufschrauben und
mit 81 Nm (60 lbf•ft) festziehen.
12. Das Verfahren auf der gegenüberliegenden Seite
wiederholen.
13. Das Spannrollengehäuse (A) drehen, bis die
Schraubbohrung in der unteren Ausbuchtung mit der
Schraubbohrung der angeschweißten Platte deckungsgleich
ist.
14. Die Schraube (C) einsetzen.
15. Die Schraubbohrung des Gusseisenschenkels (D) mit der
Schraubbohrung der oberen Ausbuchtung des
Spannrollengehäuses (A) ausrichten.
16. Die Schraube (E) einsetzen.
17. Die Schrauben (C) und (E) anziehen, bis die Köpfe knapp die
Ausbuchtungen berühren.
WICHTIG:
Die Schrauben NICHT vollständig anziehen, da ansonsten
die gusseisernen Ausbuchtungen abbrechen.
18. Das Verfahren auf der gegenüberliegenden Seite
wiederholen.
19. An beiden Seiten der Spannrolle den Lagerzwischenraum
mit Schmierfett füllen und die Staubschutzkappe (A)
aufsetzen.
20. Das Verfahren auf der gegenüberliegenden Seite
wiederholen.
21. An beiden Seiten prüfen, ob die Schmiernippel
funktionieren.
215543
WARTUNG UND SERVICE

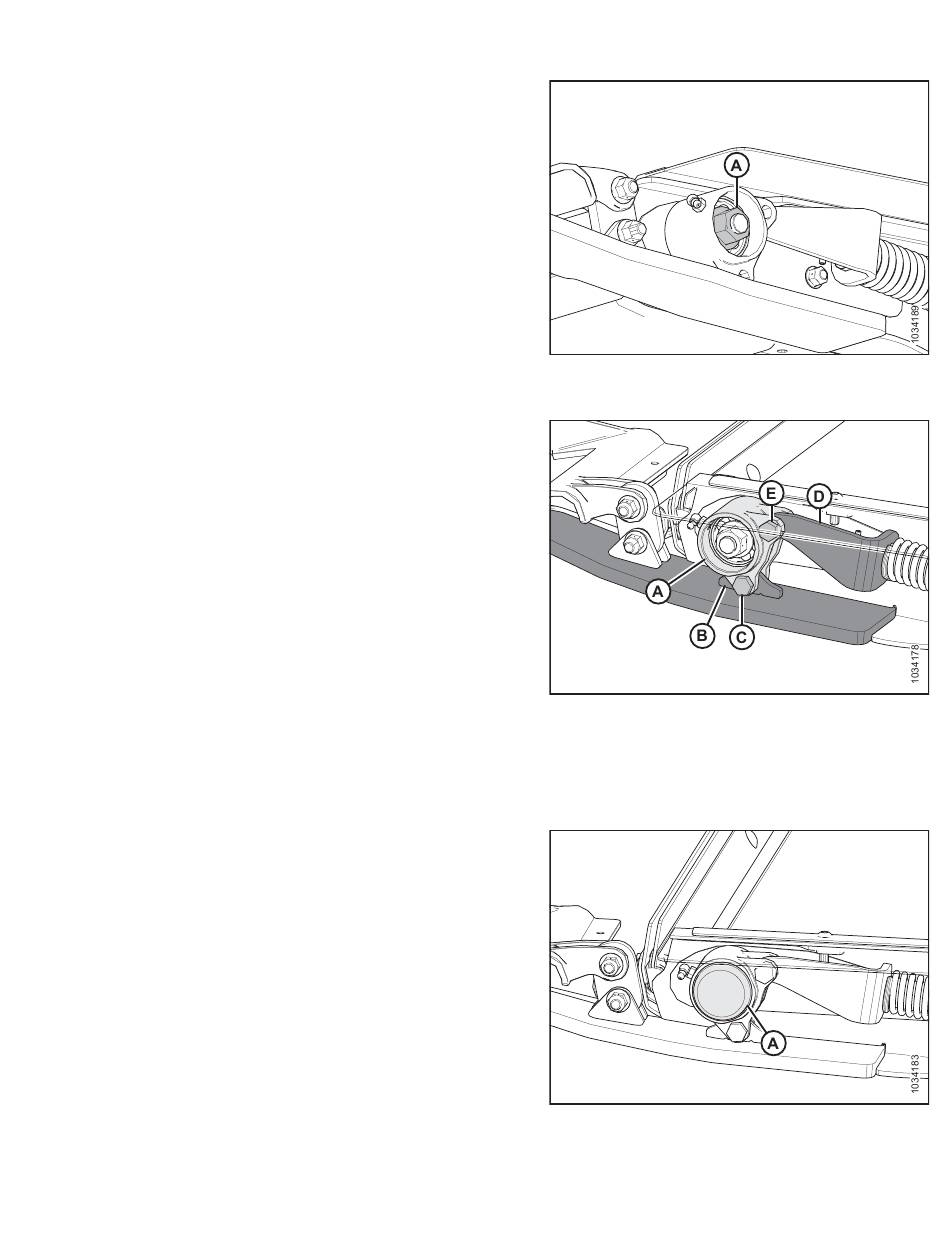

Abbildung 5.240: Tragrahmen des
Einzugsförderbandes – linke Seite
Abbildung 5.241: Spannrollenlager – linke Seite
Abbildung 5.242: Tragrahmen des
Einzugsförderbandes – linke Seite
551
